可编程操作显示器TECHNOSHOT系列之TS1000Smart系列产品信息页

超宽显示屏便于浏览信息

一般规格

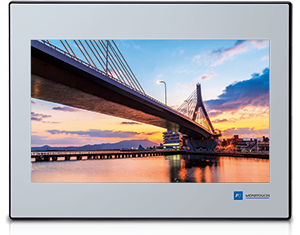

			TS1100Si
本体	画面尺寸		10.2 英寸宽屏
	显示设备		TFT 彩色
	分辨率		800 × 480 点
	显示颜色		65,536 色
	背光灯		LED
	触摸开关		模拟电阻膜方式
	相符规格		CE / KC / UL / cUL
用户存储器	FROM		26 MB
用户存储器	SRAM		128 KB

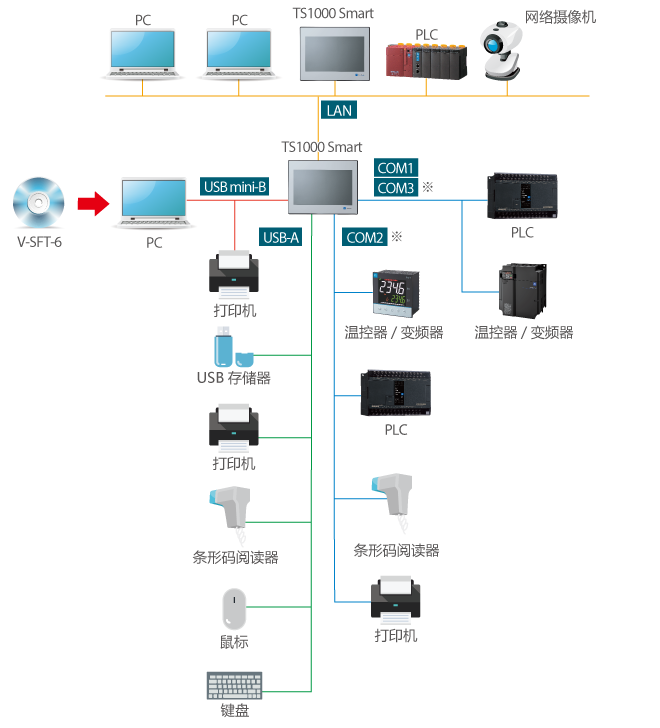

外部接口	COM1 D-Sub9 针(凹)		RS-422/RS-485(4线式/2线式) 数据长度: 7、8 位　奇偶: 偶数、奇数、无　停止位: 1、2 位传输速度: 4800,9600,19200,38400,57600,76800,115200,187500^*1 bps
	COM2/COM3 D-Sub9 针(凸)		COM2:RS-232C COM3: RS-422/RS-485(2线式) 数据长度: 7、8 位　奇偶: 偶数、奇数、无　停止位: 1、2 位传输速度: 4800,9600,19200,38400,57600,76800,115200 bps
	Ethernet		1 ch
	USB-A		1 ch
	USB mini-B		1 ch
电源	电压容许范围		24 V DC ± 10 %
电源	消耗效率 (最大额定)		12W 以下
物理环境	使用环境温度		0 - 50°C^*2
	使用环境湿度		85％RH 以下(无结露)^*2
	污染度		2
	使用高度		海拔高度2,000m 以下
	使用大气环境		无腐蚀性气体、无大量灰尘(无导电性灰尘)
	保存环境温度		-10 - 60°C^*2
	保存环境湿度		85％RH 以下(无结露)^*2
安装条件	保护结构	门板前面	IP65 相当(使用防水密封垫^3 时)、IP40 相当(未使用防水密封垫^3 时)
	保护结构	后盖	IP20 相当
	外形尺寸 W × H × D		266.8 × 206.8 × 38.0 mm
	面板开孔尺寸		257.0 × 199.0 (+0.5/-0)mm
外壳颜色			黑色
