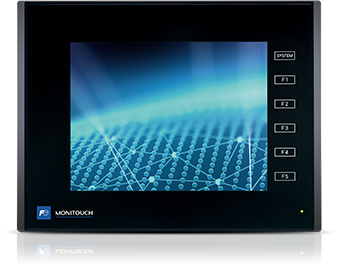

可编程操作显示器TECHNOSHOT系列之TS2000系列产品信息页

高性能凝聚于一台机器

一般规格

		TS2060
电源	额定电压	DC24V
	电压允许范围	DC24V± 10%
	允许瞬间停电时间	1ms以内
	消耗功率(最大额定)	13W以下
绝缘电阻		DC 外部端子到FG：500 VDC， 10 MΩ以上
物理性环境	使用环境温度	0℃～+50℃ *1
	使用环境湿度	85%RH以下(无结露) *1
	使用高度	海拔2,000m以下
	使用环境	无腐蚀性气体、尘埃不严重、无导电性尘埃
	保存环境温度	-10℃～+60℃ *1
	保存环境湿度	85%RH以下(无结露) *1
	过电压类别	类别Ⅱ
	污染度	污染度2
机械运行条件	耐振动	符合JIS B 3502(IEC61131-2) 振动频率 5～9Hz　单振幅：3.5mm、振动频率：9～150Hz 定加速度 9.8m/s2(1G)、X,Y,Z 3方向(各10次)
机械运行条件	耐冲击	符合JIS B 3502(IEC61131-2) 最大加速度 147m/s2(15G)、X,Y,Z各3方向、各3回(计18次)
电气运行条件	抗干扰	干扰电压1000Vp-p、脉冲幅1μs、上升时间1ns(干扰模拟器的测量值)
电气运行条件	耐静电放电	符合IEC61000-4-2，接触：6 kV，气中：8 kV
设置条件	接地	D种接地(第3种接地) FG/SG分离
	保护构造	面板前面：符合IP65 (使用垫圈时) 后壳：符合IP20
	构造	面板嵌入安装
	冷却方式	自然空冷
	外形尺寸 W×H×D(mm)	182.5×138.8×45.8mm
	面板开口尺寸 W×H(mm)	174.0(-0,+0.5)×131.0(-0,+0.5)mm(与V806/V606e相同)
外壳颜色		黑色
电池		钮扣电池内置 / 寿命5年 (环境温度25℃)
材质		PC树脂

		TS2060	TS2060i
画面存储器(FROM)		2.5MB	10.5MB
备份存储器(SRAM)		128KB	512KB
矢量字型		未支持	支持
显示部规格	显示设备	TFT彩色
	显示分辨率	320 x 240
	显示尺寸	5.7英寸(QVGA)
	显示颜色	65,536色(软件上支持32K色/256色/128色/黑白)
	背光灯	LED
	背光灯寿命	50,000小时
触摸开关规格	方式	模拟电阻膜型
功能开关规格	构成数	6个

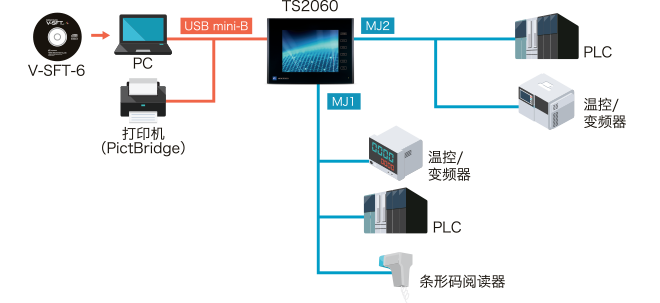

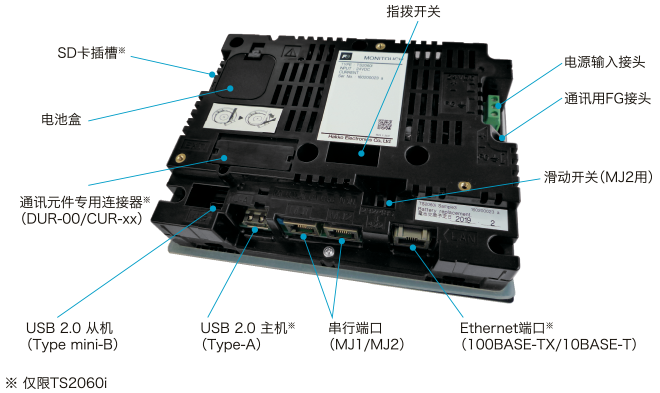

外部接口规格	D-Sub9针 *2	未支持	RS-232C/RS-422/RS-485, 起止同步式数据长：7,8 位, 奇偶：偶数/奇数/无停止位：1,2 位传送速度：4800、9600、19200、38400、57600、76800、115200bps
	8针MJ端口(MJ1/2)	RS-232C/RS-422(4线式)3 /RS-485(2线式), 起止同步式, 数据长：7,8 位, 奇偶：偶数/奇数/无停止位：1,2 位, 传送速度：4800、9600、19200、38400、57600、76800、115200、187500 bps 4
	SD卡	未支持	1个插槽标准配置 (SD/SDHC卡)

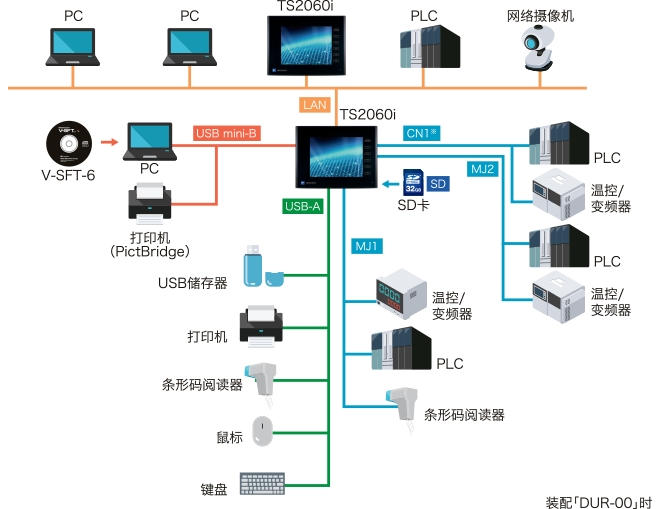

	Ethernet	未支持	1CH 传送速度：100Mbps、10Mbps
	USB	Type mini-B(Ver.2.0)	Type A、Type mini-B(Ver.2.0)
	通讯单元	未支持	支持CUR-xx
时钟	备份期间	约5 年 (环境温度25 ℃)
时钟	日历精度	通电时：每月误差 ±210 秒。(环境温度25 ℃) 不通电时：每月误差 ±90 秒。(环境温度25 ℃，有电池备份)
适用规格	CE记号	EN61000-6-2, EN61000-6-4, EN50581
	UL/cUL	UL61010-1, UL61010-2-201
	KC	支持
