Product information page of Programmable Display S8 Series

Economy model with QVGA 8 shades of gray

S806M

*Except S806M10D

型號		6吋
型號		S806M10D / 20D
顯示器規格	顯示尺寸	5.7吋
	顯示解析度横×縱（點）	320x240
	顯示液晶	STN 黒白 LCD
	顯示顏色、灰階	8灰階
	背光燈	LED
	亮度調整	N / A
觸碰開關規格	人機界面	類比電阻式觸控膜
觸碰開關規格	機械使用壽命	100萬次以上
外部界面規格	COM1(D-Sub 9-pin凹)	RS-422/485; 起止同步式; 資料長: 7、 8bits; 檢查Bit: 偶數, 奇數, 無; 停止Bit: 1、2bits 傳送速度: 4800, 9600, 19200, 38400, 76800, 115200, 187500*1 bps
	COM2(D-Sub 9-pin凸)	RS-232C; 起止同步式; 資料長: 7、8bits; 檢查Bit: 偶數, 奇數, 無; 停止Bit: 1、2bits 傳送速度: 4800, 9600, 19200, 38400, 76800, 115200bps
	USB	B型(Ver 1.1)
時鐘及用戶記憶體規格	畫面記憶體(FROM)	2MB
	備份記憶體(SRAM)	128KB*2
	時鐘	有
	備份期間	5年 (環境溫度25℃)
	萬年曆精度	每月誤差 ±90秒(環境溫度25℃)
電源	額定電壓	DC24V
電源	電壓允許範圍	DC24V ±10%
物理環境	使用環境溫度	0～50℃
	保持環境溫度	-10～60℃
	使用環境濕度	85%RH以下（無結露、最大濕球溫度在39℃以下）
	使用高度	標高2000m以下
	使用環境	無腐蝕性氣體、無大量塵埃（無導電性塵埃）
	污染度	污染度 2

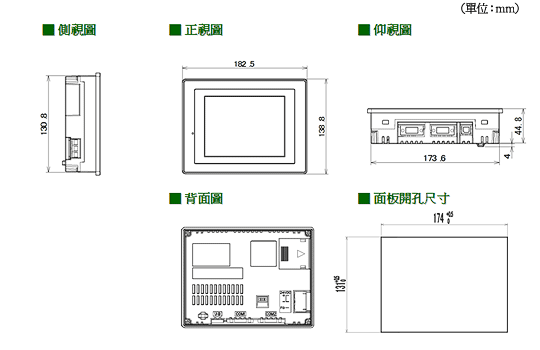

設置條件	外形尺寸 (mm)	182.5x138.8x44.8
	面板開口尺寸 (mm)	174x131(+0.5/-0)
	外殼顏色	黒色
	保護結構	前面板:符合IP65 (使用防水墊圈時) 後機殼:符合IP20; 形狀:一體形; 安裝方法:面板嵌入安裝
規格	CE	對應EN61000-6-2、EN61000-6-4
規格	UL	對應UL508

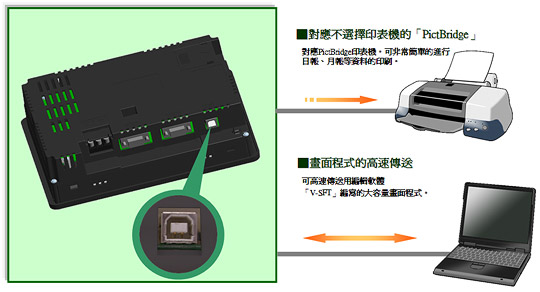

易於選定印表機

Download data of V812 Series

项目	内容	Language	Updated date	File size
硬件规格	Hardware Specifications for S8 Series	china	2009/12/1	4,780KB	下載
连接便览	The connection and communication parameters for the S8 series and controllers are explained in details.	English	2013/4/19	11,847 KB	下載
CAD	CAD Data of S806 series	English	2010/2/4	3,898KB	下載
