- Features of TS1000Smart Series
- 다채로운 기능
- 이더넷 기능
- 작화 소프트 [V-SFT]
기능 소개
사용 편의성을 추구한 기능군

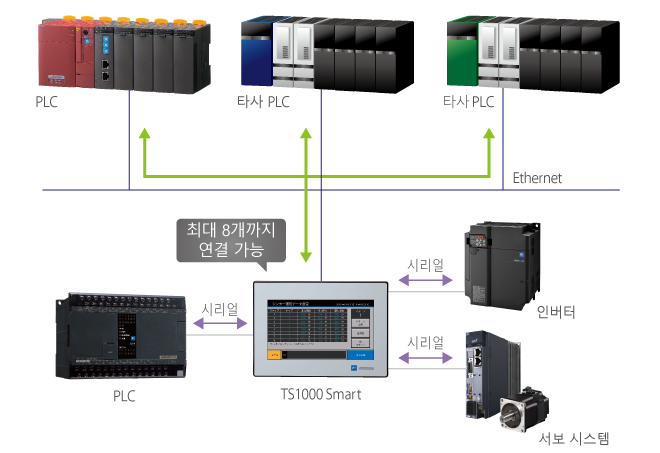

018WAY 통신
Ethernet 연결/시리얼 연결을 포함하여 최대 8개까지 다른기종ㆍ타사 PLC 및 기타 주변기기와 동시 통신이가능합니다.
* TS1070S는 최대 3개까지 시리얼 연결이 가능합니다
02연결성 확장

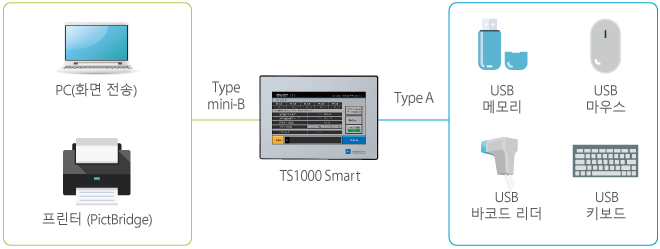

● USB 포트(USB Ver. 2.0 지원)
USB 포트 표준 장비. Type A, Type mini-B를사용하여 다양한 기기와 연결할 수 있습니다.

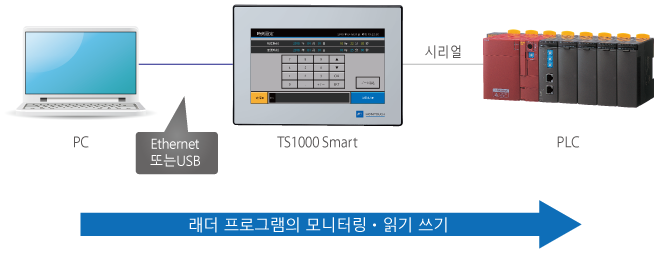

● 래더 전송
'TS1000 Smart'를 통하여 PC에서 래더 프로그램의모니터링과 읽기 쓰기를 실행할 수 있습니다.
PC와 'TS1000 Smart' 간 연결은 Ethernet, USB중에서 선택할 수 있습니다.
03트렌드 샘플링
시시각각 변화하는 다양한 데이터를 시간단위로 기록하여트렌드 그래프로 표시할 수 있습니다.

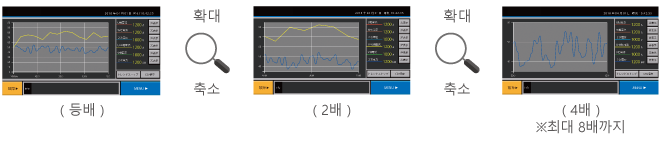

● 확대 표시 지원
특정 부분을 확대 표시하여 트렌드 그래프의 파형변화를 더욱 상세하게 확인할 수 있습니다.

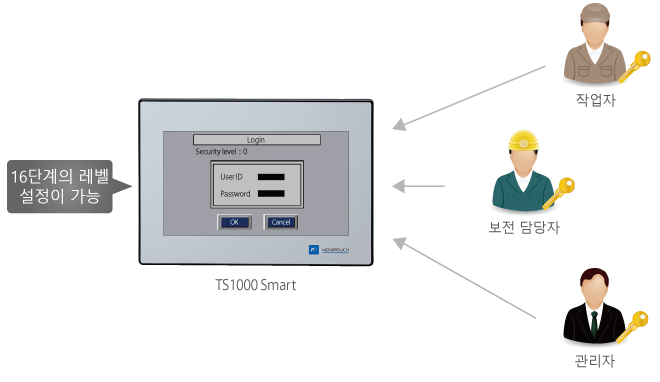

04보안 기능
사용자에 맞게 기능을 제한하여 고도의 보안 환경을 구축할수 있습니다.

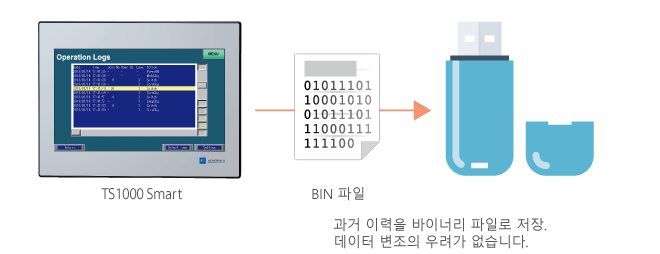

05조작 로그
버튼 조작과 수치 입력 등 화면 조작을 시간단위로 기록.보안 기능과 조합하면 '언제, 누가, 무엇을 어떻게 했는지'확인할 수 있으므로 이상 요인의 분석에 유용합니다.

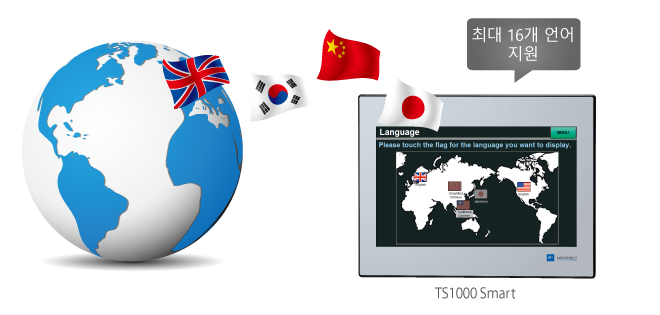

06다언어 전환
화면 표시 언어가 한 화면에서 최대 16개 언어까지간단하게 전환되기 때문에, 파일을 언어별로 나누어 관리할필요가 없습니다.
- 지원 글꼴：
- 일본어, 영어/서유럽, 중국어(번체자), 중국어(간체자), 한국어,키릴어, 중안 유럽어, 그리스어, 터키어, 발트어
Ethernet 기능 소개(TS1070Si/TS1100Si Only)
Ethernet으로 연결되는 다양한 네트워크 기능

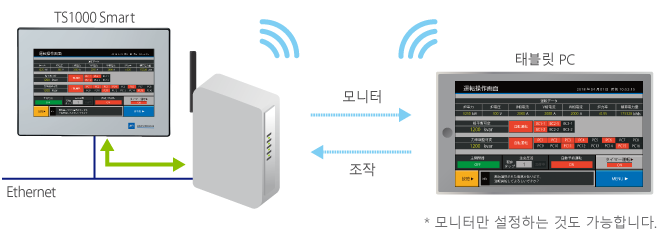

01VNC 서버 기능
PC에 VNC 뷰어 툴을 넣는 간단한 설정만으로, 생산현장에 있는 'TS1000 Smart'의 화면을 동일한 Ethernet상의 PC에서 모니터링 및 조작할 수 있습니다.
또한 무선 라우터에 연결하면 태블릿 PC에서의모니터링과 조작도 간단하게 할 수 있습니다.

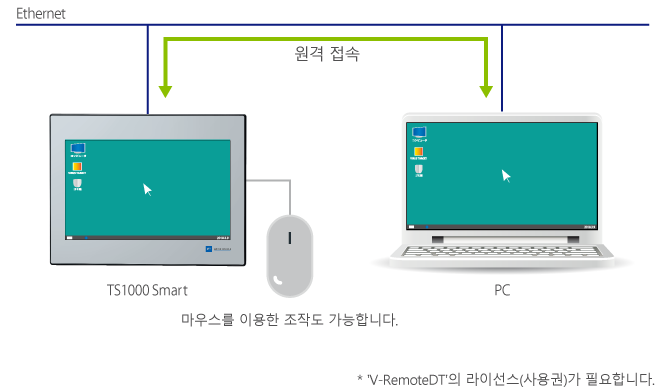

02원격 데스크톱*
Ethernet에 연결하여 서버의 화면을 그대로'TS1000 Smart'에 표시 및 조작할 수 있습니다.

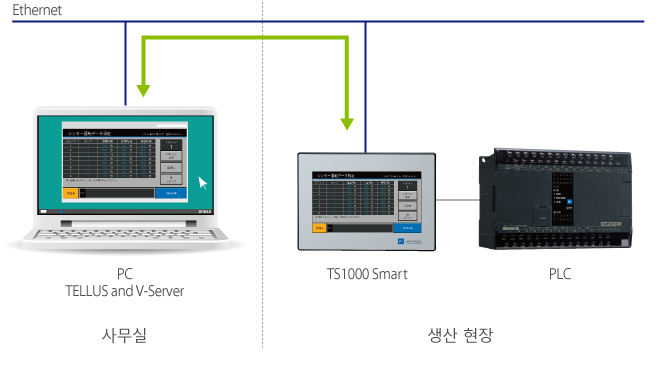

03원격 유지 보수
애플리케이션 소프트웨어 TELLUS and V-Server를 사용하면,다른 장소에 있는 'TS1000 Smart'의 화면 정보와 PLC 정보를저렴한 비용으로 간단하게 감시ㆍ조작할 수 있습니다.

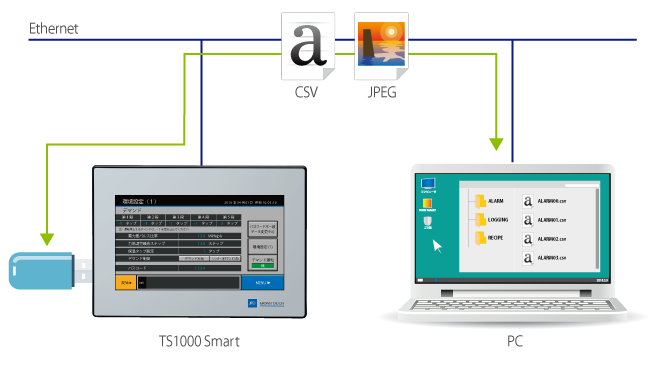

04FTP 서버
PC상의 FTP 클라이언트 툴을 사용하여 'TS1000 Smart'에장착된 USB 메모리의 읽고 쓰기가 가능합니다.

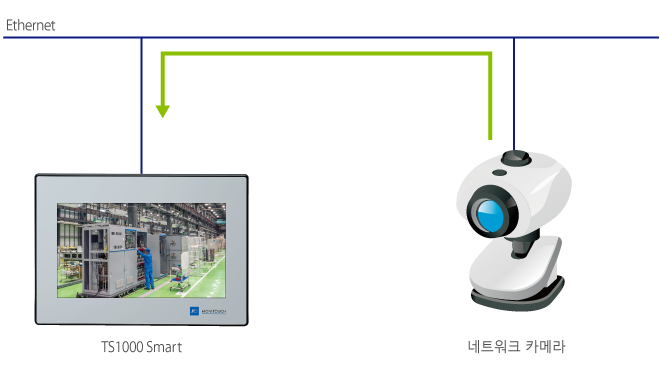

05네트워크 카메라
Ethernet에 연결된 네트워크 카메라의 영상을 'TS1000Smart'에 표시. 생산 현장을 모니터링할 수 있습니다.

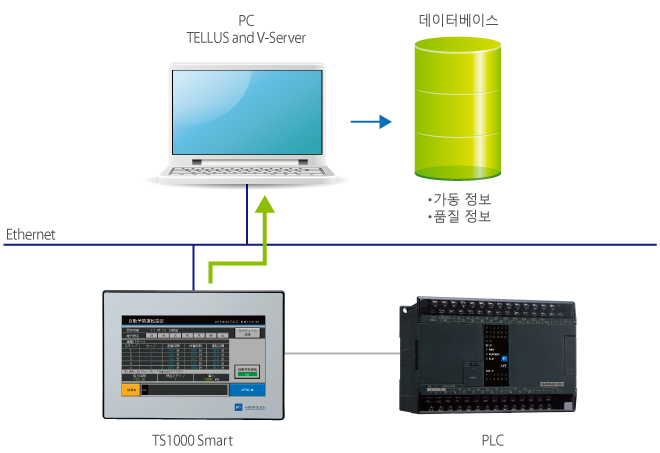

06MES(Manufacturing Execution System)
'TS1000 Smart'에서 V-Server를 경유하여 생산 실적과불량ㆍ정지 요인 등 다양한 정보를 서버의데이터베이스에 수집할 수 있습니다.
아름다운 화면의 작성
쉽고 심플한 조작으로 더욱 아름다운 작화를 실현

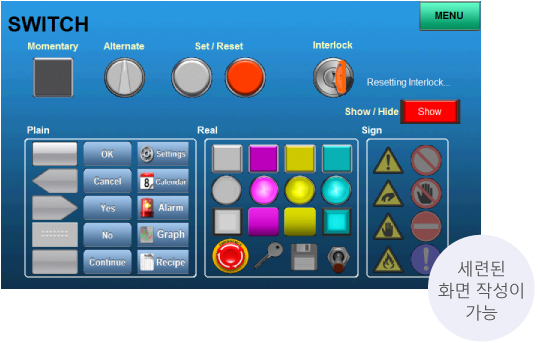

01세련된 파트군
리얼ㆍ사인 파트와 플레인 파트가 준비되어 있어 지금까지 없었던 세련된 화면을 간단하게 만들수 있습니다
플레인 파트
스마트폰 등에서 자주 볼 수 있는 디자인을 형상화한 각종 디자인 파트를 새롭게 추가했습니다.
리얼 파트
기존의 리얼 파트도 더욱 확장되었습니다.

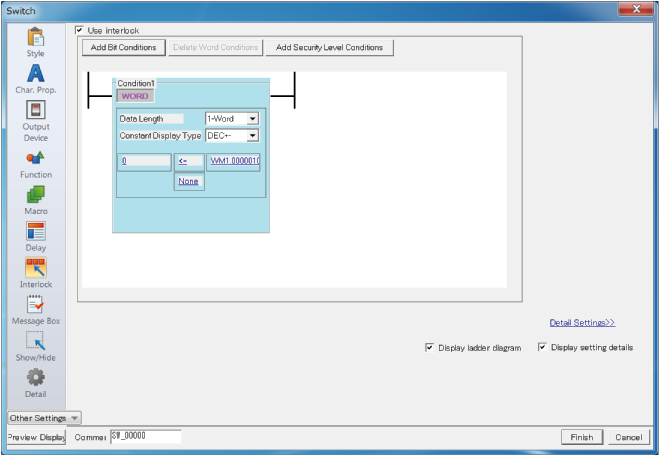

02인터록 설정 확장
인터록을 래더 다이어그램 표시로 설정할 수 있습니다. 설정 조건을 파악하기 쉽고, 여러 조건을 설정할 때 편리합니다.

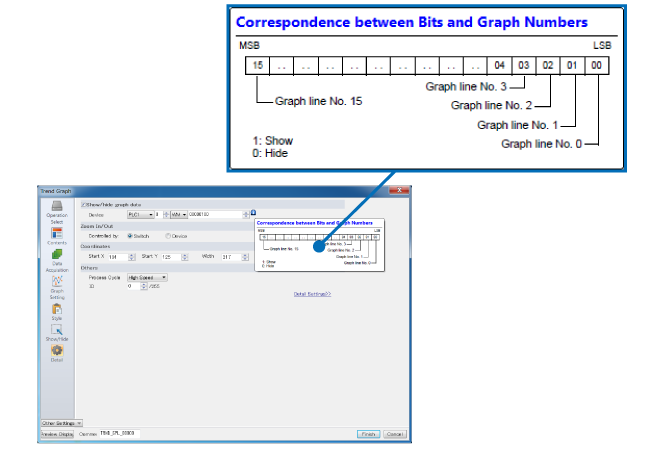

03도구 설명으로 작화를 지원
작화를 지원하기 위한 도구 설명을 곳곳에 설치.
마우스를 가까이 대면 설정에 대한 보충 설명이 자동으로 표시되므로 일부러 설명서를 확인하지 않아도 설정을 쉽게 파악할 수 있습니다.

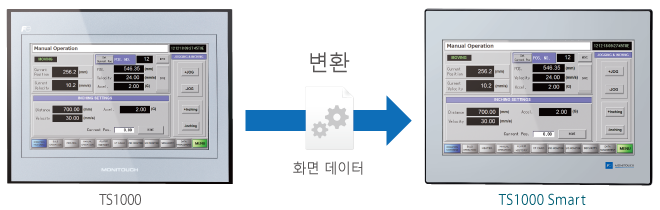

04TS1000 series에서의 변환을 지원
이전 버전의 V-SFT에서 작화한 구 기종의 화면 데이터를 그대로 현행 기종으로 변환할 수 있습니다. 구 기종의 화면 데이터 자산을 활용할 수 있습니다.

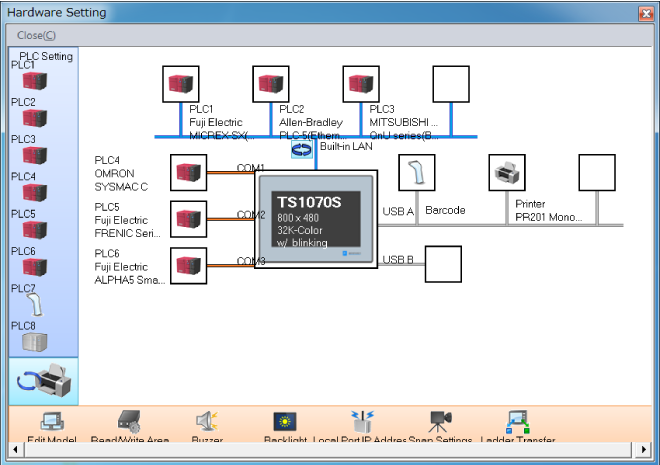

05연결 기기 구성을 직감적으로 파악
하드웨어의 설정을 시각적으로 표현. 'TS1000 Smart'에 연결된 기기를 직감적으로 파악할 수 있습니다.
