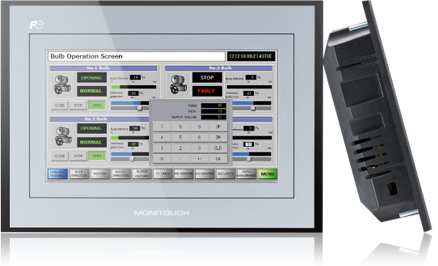

프로그래머블 표시기 TECHNOSHOT 시리즈의 TS1070 시리즈의 제품정보페이지

고도의 기능을 콤팩트하게 응축

TS1070/TS1071 series

  • CE, KC
  • 7 inches
  • WVGA
  • 64K Coloers
  • TFT
  • LED Backlight
  • 3ch Serial [D-sub 9x2]
  • USB Master/Slave
  • Ethernet
　 　
  • 사양
  • 치수
  • 시스템 구성
  • 다운로드

TS1070/TS1071 시리즈 제품사양

Model TS1070i TS1070 TS1071i
표시부 사양 표시 사이즈 7” Wide
표시 해상도 800 × 480 dots
표시 디바이스 TFT컬러
표시 컬러 65,536컬러
백라이트 LED
백라이트 450cd/m²
터치 스위치 아날로그
메모리 FROM 10.5MB
SRAM 128KB
외부 인터페이스 사양 시리얼 COM1 RS-422/485, 조보동기식, 데이터 비트: 7,8 비트,
패리티: 홀수/짝수/없음, 정지 비트: 1,2 비트
전송 속도: 4800/9600/19200/38400/57600/76800/115200/187500 * 1bps
COM2 & COM3 RS-232C, 조보동기식, 데이터 비트: 7,8 비트,
패리티: 홀수/짝수/없음, 정지 비트: 1,2 비트
전송 속도: 4800/9600/19200/38400/57600/76800/115200 bps
RS-422/485(2선식), 조보동기식, 데이터 비트: 7,8 비트,
패리티: 홀수/짝수/없음, 정지 비트: 1,2 비트
전송 속도: 4800/9600/19200/38400/57600/76800/115200 bps
Ethernet 100BASE-TX/10BASE-T - 100BASE-TX/10BASE-T
USB (Type A) 1 포트　(Ver. 2.0,Ver1.1)
USB (Type mini B) 1 포트　(Ver. 2.0,Ver1.1)
시계 배터리 사양 동전형 리튬 A1 배터리
캘린더 정밀도 월차 ±5초(주위 온도25 °C)
전원 정격 전압 DC 24 V ± 10 %
소비 전력 16 W 이하
물리적 환경 동작주위 온도 0 ～ +50 °C * 2
Ambient storage temperature -10 ～ +60 °C * 2
상대습도 85％RH이하（결로 없을 것, 최대습구 39 °이하）
사용 고도 표고2,000 m이하
사용 분위기 부식성 가스가 없고, 분진이 심하지 않을 것. 그리고, 전도성 분진이 없을 것.
오염도 오염도 2
설치조건 외형 치수 W×H×D 215.0 × 155.0 × 42.0 mm
패널컷 치수 W×H 189.0 × 134.0（+0.5/-0）mm
보호구조 프런트 패널: IP65준거(옵션:방수 패킹 사용시 * 3) 리어 케이스: IP20준거
형태: 일체형　 설치 방법: 패널 매입 설치
케이스 컬러 블랙
규격 CE, KC CE, KC, UL, cUL
  • *1 SIEMENS사 MPI포트 직결만
  • *2 고장의 원인이 되므로 습구온도39 °C이하에서 사용하여 주십시오.
  • *3 옵션

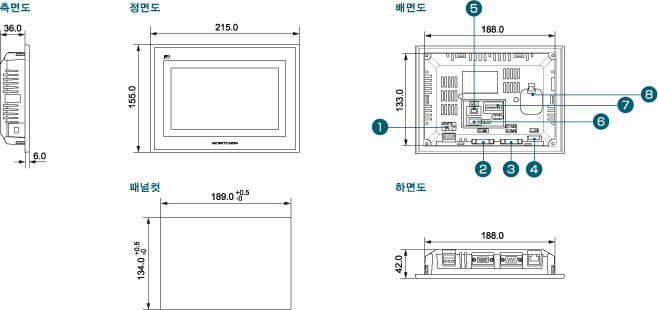

TS1070/TS1071 시리즈 외형도

(Unit: mm)

　

각부 명칭

  1. 1전원입력단자
  2. 2시리얼 접속　D-sub 9-pin (COM1)
  3. 3시리얼 접속　D-sub 9-pin (COM2/COM3)
  4. 4100BASE-TX/10BASE-T용 연결기(LAN)
  5. 5USB 슬레이브(Type mini B)
  6. 6USB 마스터(Type A)
  7. 7DIP스위치
  8. 8전지

TS1070/TS1071 시리즈 시스템 구성

　

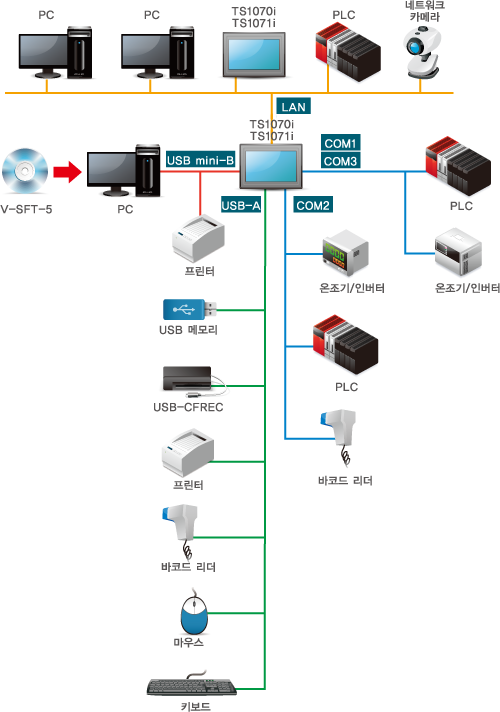

TS1070i/TS1071i

TS1070i/TS1071i

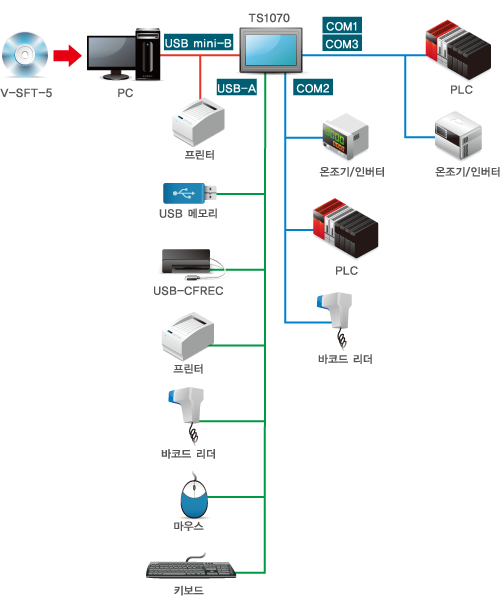

TS1070

TS1070

TS1070/TS1071 시리즈 다운로드 자료

항목 내용 언어 갱신일 파일 사이즈
하드 시방서 TS시리즈 하드 시방서 한국어 2013/6/7 7,700KB 다운로드
접속 메뉴얼 TS시리즈와 각 컨트롤러와의 배선, 통신 설정에 대해서 자세하게 설명하고 있습니다. 영어 2013/5/14 26,959KB 다운로드
작화 메뉴얼 초심자용으로 TS시리즈의 작화 방법을 설명하고 있습니다. 한국어 2013/4/1 8,412KB 다운로 드
카탈로그 TS시리즈 제품 카탈로그 한국어 2014/9/25 6,076KB 다운로드
