TS1100/TS1101 시리즈의 제품정보

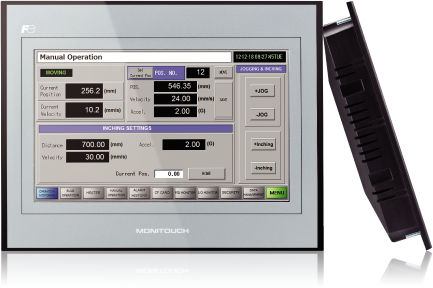

프로그래머블 표시기 TECHNOSHOT 시리즈의 TS1100/TS1101 시리즈의 제품정보페이지

보기 편하고 와이드하게 정보를 표시

TS1100/TS1101 series

사양
치수
시스템 구성
다운로드

TS1100/TS1101 시리즈 제품사양

Model			TS1100i	TS1100	TS1101i
표시부 사양	표시 사이즈		7” Wide
	표시 해상도		800 × 480 dots
	표시 디바이스		TFT컬러
	표시 컬러		65,536컬러
	백라이트		LED
	백라이트		350cd/m²
터치 스위치			아날로그
메모리	FROM		10.5MB
메모리	SRAM		128KB
외부 인터페이스 사양	시리얼	COM1	RS-422/485, 조보동기식, 데이터 비트: 7,8 비트, 패리티: 홀수/짝수/없음, 정지 비트: 1,2 비트 전송 속도: 4800/9600/19200/38400/57600/76800/115200/187500 * ¹bps
		COM2 & COM3	RS-232C, 조보동기식, 데이터 비트: 7,8 비트, 패리티: 홀수/짝수/없음, 정지 비트: 1,2 비트 전송 속도: 4800/9600/19200/38400/57600/76800/115200 bps
		COM2 & COM3	RS-422/485(2선식), 조보동기식, 데이터 비트: 7,8 비트, 패리티: 홀수/짝수/없음, 정지 비트: 1,2 비트 전송 속도: 4800/9600/19200/38400/57600/76800/115200 bps
	Ethernet		100BASE-TX/10BASE-T	-	100BASE-TX/10BASE-T
	USB (Type A)		1 포트　(Ver. 2.0,Ver1.1)
	USB (Type mini B)		1 포트　(Ver. 2.0,Ver1.1)
시계	배터리 사양		동전형 리튬 A1 배터리
시계	캘린더 정밀도		월차 ±5초(주위 온도25 °C)
전원	정격 전압		DC 24 V ± 10 %
전원	소비 전력		16 W 이하
물리적 환경	동작주위 온도		0 ～ +50 °C * ²
	Ambient storage temperature		-10 ～ +60 °C * ²
	상대습도		85%RH이하（결로 없을 것, 최대습구 39 °이하）
	사용 고도		표고2,000 m이하
	사용 분위기		부식성 가스가 없고, 분진이 심하지 않을 것. 그리고, 전도성 분진이 없을 것.
	오염도		오염도 2
설치조건	외형 치수 W×H×D		283.0 × 220.0 × 42.0 mm
	패널컷 치수 W×H		257.0 × 199.0（+0.5/-0）mm
	보호구조		프런트 패널: IP65준거(옵션:방수 패킹 사용시 * ³) 리어 케이스: IP20준거 형태: 일체형　 설치 방법: 패널 매입 설치
케이스 컬러			블랙
규격			CE, KC		CE, KC, UL, cUL

*1 SIEMENS사 MPI포트 직결만
*2 고장의 원인이 되므로 습구온도39 °C이하에서 사용하여 주십시오.
*3 옵션

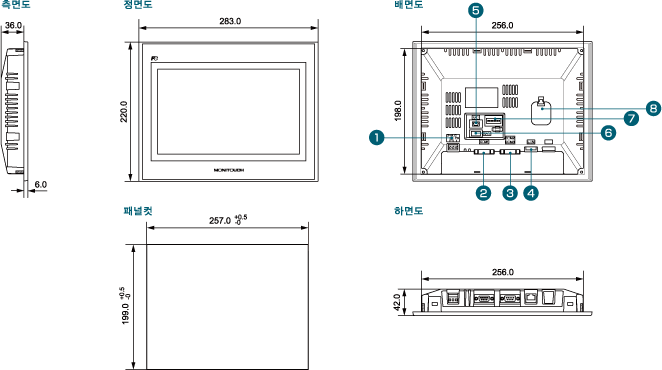

TS1100/TS1101 시리즈 외형도

(Unit: mm)

각부 명칭
전원입력단자 시리얼 접속　D-sub 9-pin (COM1) 시리얼 접속　D-sub 9-pin (COM2/COM3) 100BASE-TX/10BASE-T용 연결기(LAN) USB 슬레이브(Type mini B) USB 마스터(Type A) DIP스위치 전지

TS1100/TS1101 시리즈 시스템 구성

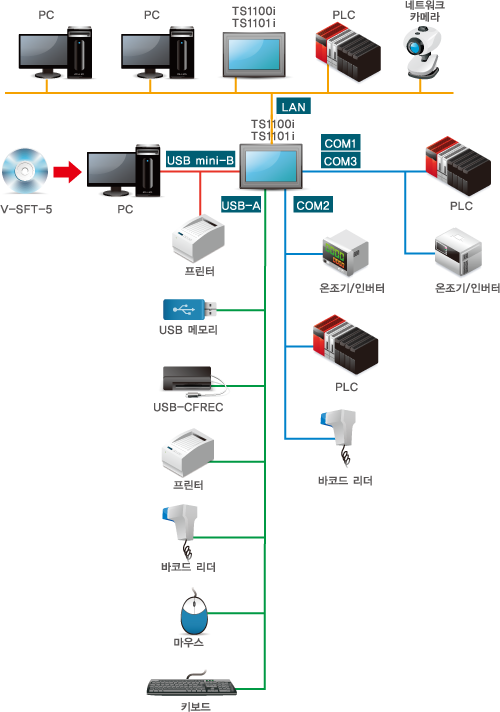

TS1100i/TS1101i

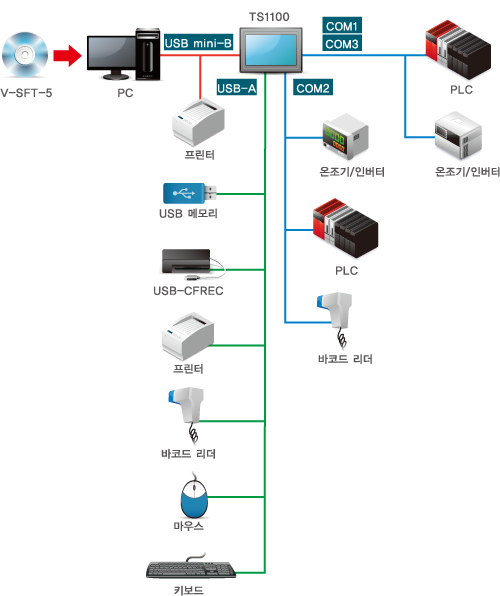

TS1100

TS1100/TS1101 시리즈 다운로드 자료

항목	내용	언어	갱신일	파일 사이즈
하드 시방서	TS시리즈 하드 시방서	한국어	2013/6/7	7,700KB	다운로드
접속 메뉴얼	TS시리즈와 각 컨트롤러와의 배선, 통신 설정에 대해서 자세하게 설명하고 있습니다.	영어	2013/5/14	26,959KB	다운로드
작화 메뉴얼	초심자용으로 TS시리즈의 작화 방법을 설명하고 있습니다.	한국어	2013/4/1	8,412KB	다운로드
카탈로그	TS시리즈 제품 카탈로그	한국어	2014/9/25	6,076KB	다운로드
