  4. Features of TS1000Smart Series
  • 豐富多樣的功能
  • 以太網絡的功能
  • 編輯軟體 [V-SFT]

功能介紹

追求使用便利的功能群

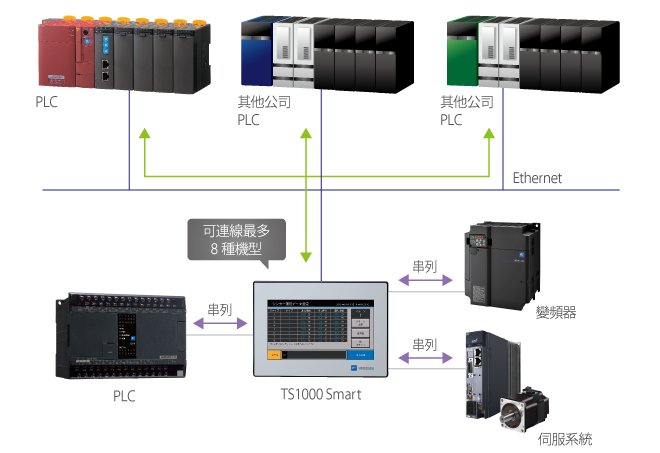

018way連線

包括Ethernet連線/串列連線在內,最多可同時與8種不同機型、其他公司PLC以及其他周邊設備進行通訊。

TS1000Smart series Functions

* TS1070S可連線最多3種機型。

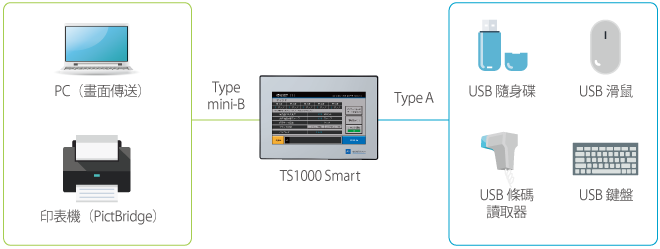

02連線性的擴展

● USB埠(支援USB Ver. 2.0)

標準配備USB埠。用Type A、Type mini-B可連線各種機器。

TS1000Smart series Functions

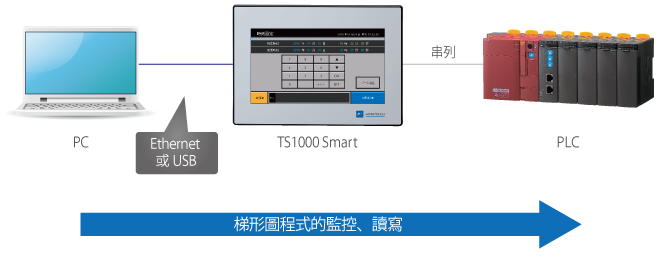

● 梯形圖傳輸

透過「TS1000 Smart」從PC對梯形圖程式進行監控和讀寫。
PC與「TS1000 Smart」之間的連線可以從Ethernet、USB中選擇。

TS1000Smart series Functions

03採樣功能

可以按照時間順序記錄即時變化的各種資料,並用趨勢圖顯示。

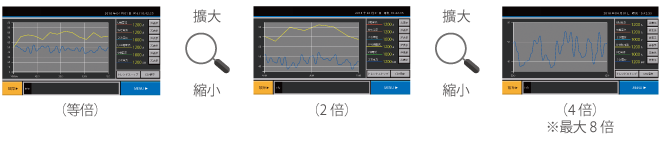

● 支援放大顯示

透過擴大顯示特定部分,可以更詳細地確認趨勢圖的波形變化。

TS1000Smart series Functions

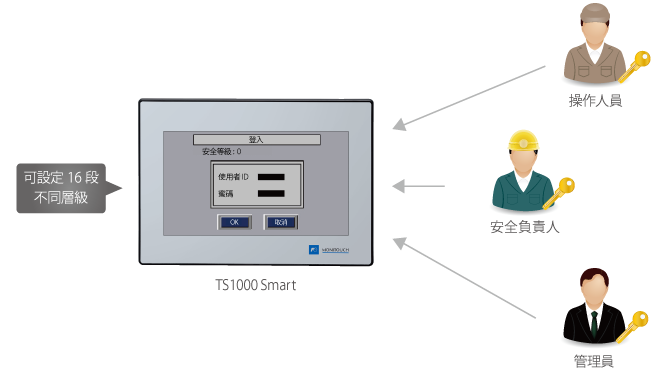

04安全功能

可以透過限制各使用者的操作功能,構築高度安全的使用環境。

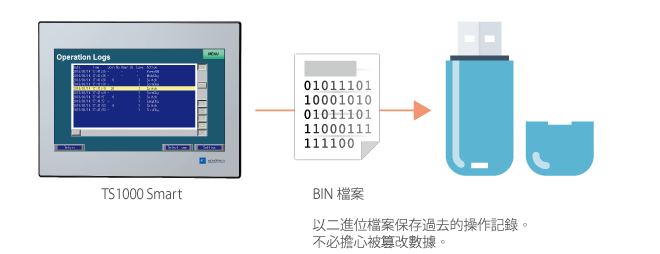

05操作記錄

透過按鈕操作和數值輸入等畫面上的操作,按照時間順序作記錄。與安全功能組合可以確認「何時、誰、什麼原因」,對異常原因分析非常有幫助。

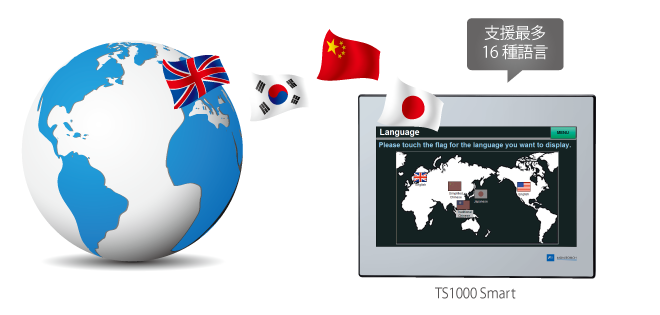

06多語言切換

1個畫面最多可切換16種語言,可以輕鬆切換畫面的顯示語言,無需根據語言分成不同的檔案進行管理。


適用字體:
日語、英語/西歐、中國語(繁體字)、中國語(簡體字)、韓語、中歐語言、西瑞爾語、希臘語、土耳其語、波羅的語

Ethernet 功能介紹(TS1070Si/TS1100Si Only)

Ethernet連線的豐富多彩的網路功能

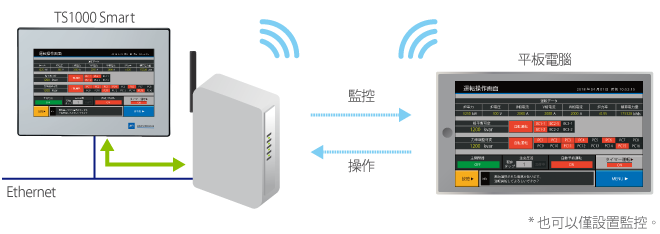

01VNC伺服器功能

只需在PC內簡單安裝VNC瀏覽工具,即可在同一Ethernet上的PC中對生產現場的「TS1000 Smart」的畫面進行監控和操作。
此外,透過連線無線路由器,還可以從平板電腦進行監控和操作,更加便利。

TS1000Smart series Functions

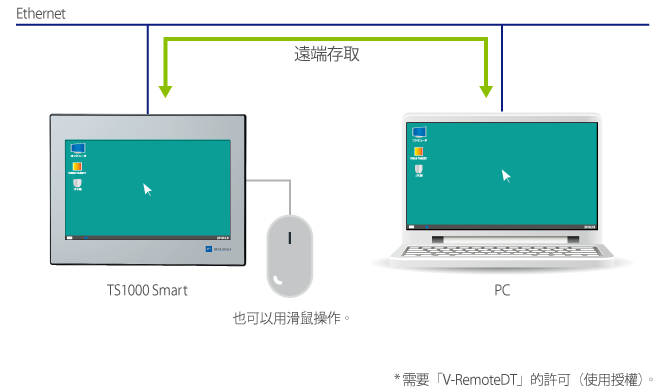

02遠端桌面*

透過Ethernet連線,可直接在「TS1000 Smart」中顯示伺服器的畫面,並進行操作。.

TS1000Smart series Functions

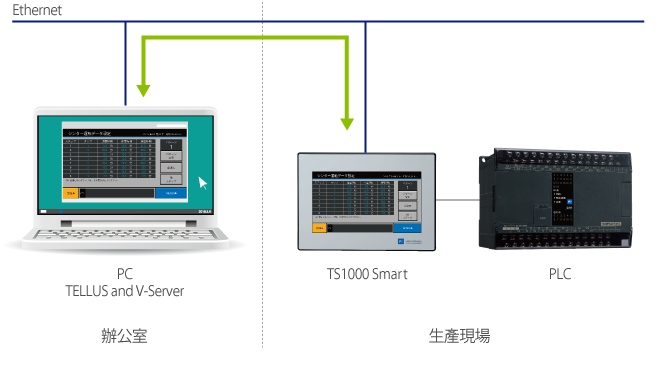

03遠端維護

使用TELLUS and V-Server的app,可以對離開場所的「TS1000Smart」的畫面資訊以及PLC的資訊,以較低的成本輕鬆進行監控和操作。

TS1000Smart series Functions

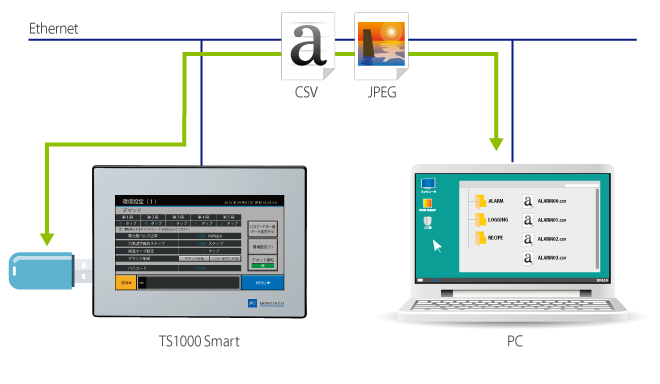

04FTP伺服器

使用PC上的FTP用戶端工具,可以對安裝有「TS1000 Smart」的USB隨身碟進行讀寫。

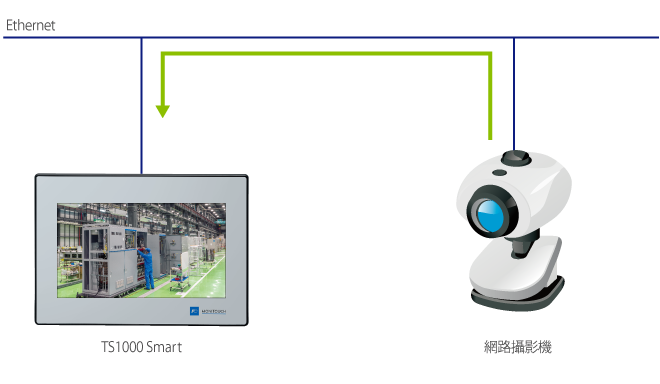

05網路攝影機

在「TS1000 Smart」上顯示Ethernet連線的網路攝像機的影像。可以進行生產現場的監控等。



06MES(Manufacturing Execution System)

可以從「TS1000 Smart」透過V-Server,向伺服器的資料庫收集生產業績以及不良、停止因素等各種各樣的資訊。



製作漂亮的畫面

操作簡單易懂,可實現更精美的畫面製作

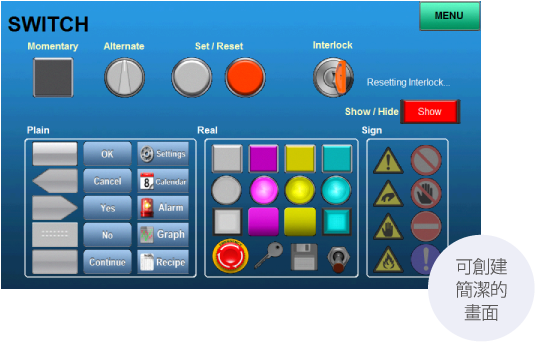

01簡潔的圖示

配備了實用圖示、信號圖示和簡約圖示,可以簡單地創建出前所未有的簡潔畫面。

TS1000Smart Series series Configuration of Easy-to-view Screens

簡約圖示

新增了以智慧型手機等常見設計為原型的各種設計圖示。

TS1000Smart Series series Configuration of Easy-to-view Screens

實用圖示

將以前的實用圖示也進行了擴展。

TS1000Smart Series series Configuration of Easy-to-view Screens

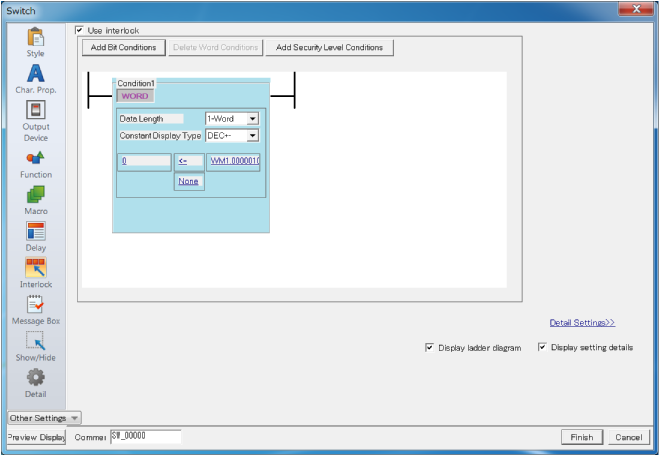

02擴展聯鎖設定

可以在梯形圖顯示中對聯鎖進行設定。輕鬆掌握設定條件,有多個條件設定等情況時使用非常便利。

TS1000Smart Series series Configuration of Easy-to-view Screens

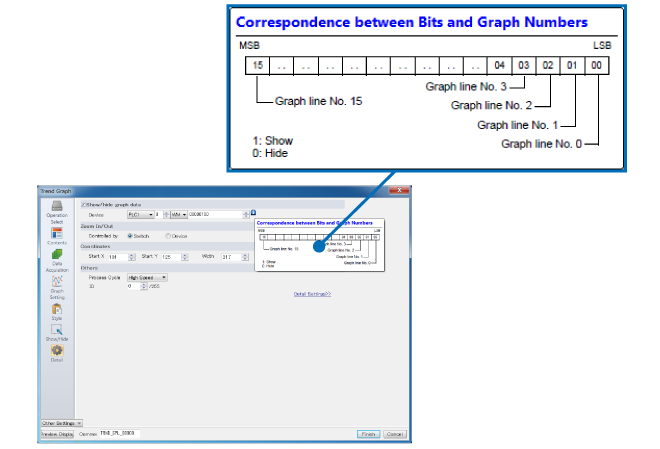

03用工具提示幫助畫面製作

隨處設置可幫助畫面製作的工具提示。靠近滑鼠即可自動顯示設定的補充說明,因此即使不特意確認使用手冊也可以輕鬆進行設定。

TS1000Smart Series series Configuration of Easy-to-view Screens

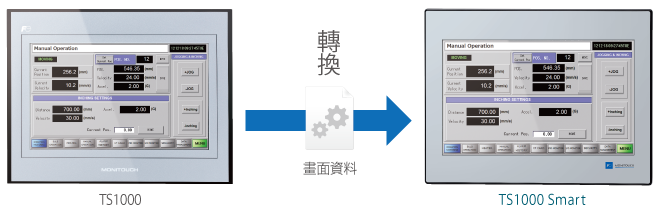

04支援從TS1000 series轉換

使用舊版本的V-SFT製作的舊機型的畫面資料,可以直接轉換為現有機型的資料。可以靈活利用舊機型的畫面資料庫。

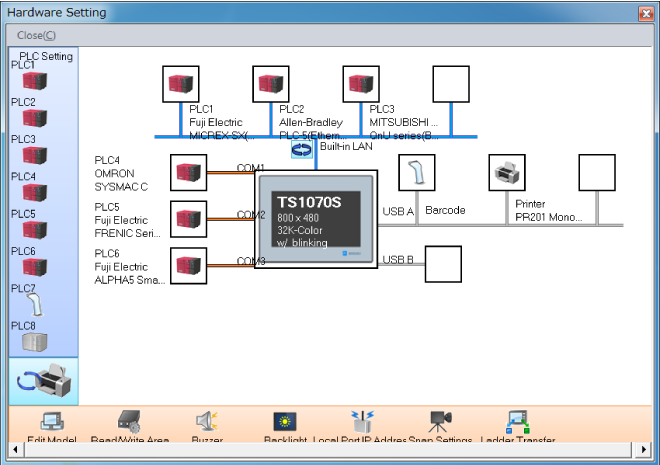

05直觀把握連接機器的構成

將硬體設定以視覺化的方式表現出來。可以直觀把握連接「TS1000 Smart」的機器。
