可程式人機介面TECHNOSHOT系列之TS1000Smart系列的產品情報頁面

高性能集聚於一機

一般規格

			TS1070S	TS1070Si
本體	畫面尺寸		7.0吋寬螢幕
	顯示裝置		TFT彩色
	解像度		800 × 480點
	顯示顏色		65,536色
	背光燈		LED
	觸控開關		類比電阻
	適應規格		CE / KC / UL / cUL
用戶記憶體	FROM		26 MB
用戶記憶體	SRAM		128 KB

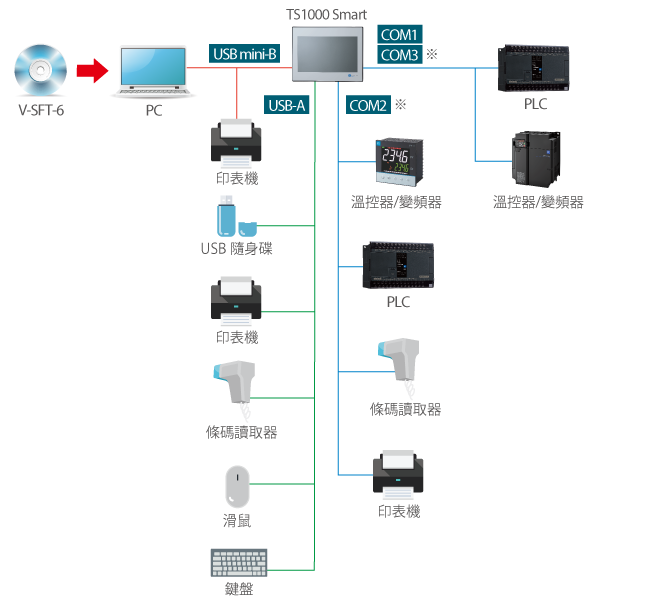

外部介面規格	COM1 D-Sub9針(凹)		RS-422/RS-485（4線式/2線式）資料長: 7、8位元檢查位元: 偶數、奇數、無停止位元: 1、2位元傳送速度: 4800,9600,19200,38400,57600,76800,115200,187500^*1 bps
	COM2/COM3 D-Sub9針(凸)		COM2: RS-232C　COM3:RS-422/RS-485(2線式) 資料長: 7、8位元檢查位元: 偶數、奇數、無停止位元: 1、2位元傳送速度: 4800,9600,19200,38400,57600,76800,115200 bps

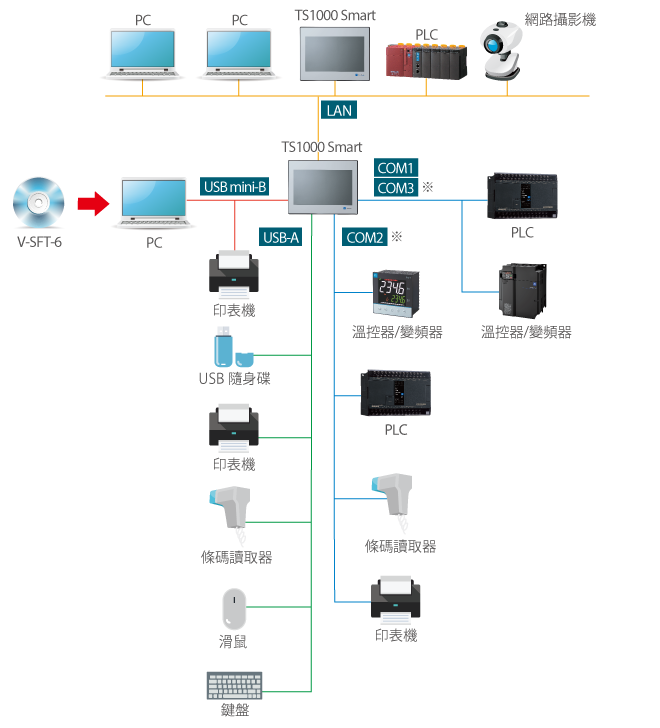

	Ethernet		-	1 ch
	USB-A		1 ch
	USB mini-B		1 ch
電源	電壓允許範圍		24 V DC ± 10 %
電源	消耗功率 (最大規格)		11W以下
物理環境	使用周圍溫度		0-50℃^*2
	使用周圍濕度		85％RH以下(無結露)^*2
	污染度		2
	使用高度		標高2,000m以下
	使用環境		無腐蝕性氣體、無大量塵埃(無導電性塵埃)
	保存周圍溫度		-10 - 60°C^*2
	保存周圍濕度		85％RH以下(無結露)^*2
設置條件	保護構造	面板前面	IP65相當(使用防水圈^3時)、IP40相當(不使用防水圈^3時)
	保護構造	後蓋	IP20相當

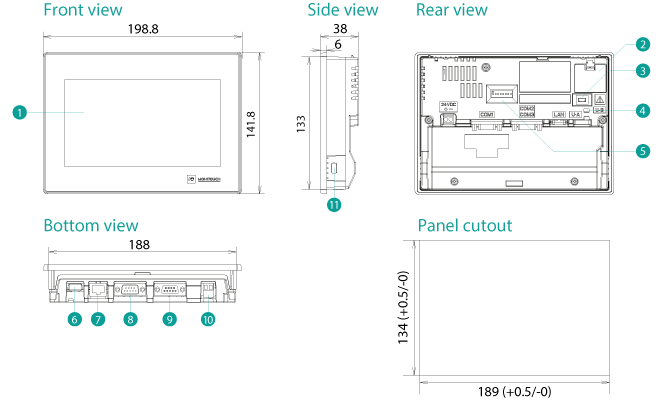

	外形尺寸 W × H × D		198.8 × 141.8 × 38.0 mm
	面板開口尺寸		189.0 × 134.0 (+0.5/-0)mm
外殼顏色			黑色
