- TS1100/TS1101系列的產品情報
可程式人機介面TECHNOSHOT系列之TS1100/TS1101系列的產品情報頁面
超寛顯示螢幕便於瀏覽資訊
![3ch Serial [D-sub 9x2]](/img/en/products-technoshot/ts_ico_06.png)
- 規格
- 尺寸
- 系統構成
- 下載
TS1100/1101系列的"產品規格
| 機型 | TS1100i | TS1100 | TS1101i | ||
|---|---|---|---|---|---|
| 顯示部規格 | 顯示尺寸 | 10.2吋 寛螢幕 | |||
| 顯示解析度 | 800 × 480 點 | ||||
| 顯示裝置 | TFT彩色 | ||||
| 顯示顏色 | 65,536色 | ||||
| 背光燈 | LED | ||||
| 亮度 | 350 cd/m² | ||||
| 觸控開關規格 | 類比電阻觸控膜 | ||||
| 記憶體規格 | FROM | 10.5 MB | |||
| SRAM | 128 KB | ||||
| 外部界面規格 | 串列 | COM1 | RS-422/485, 起止同步式, 資料長度: 7,8 位元, 檢查位元: 偶數/奇數/無, 停止位元 1,2 位元 傳送速度: 4800/9600/19200/38400/57600/76800/115200/187500 * 1bps | ||
| COM2 & COM3 | RS-232C, 起止同步式, 資料長度: 7,8 位元, 檢查位元: 偶數/奇數/無, 停止位元 1,2 位元 傳送速度: 4800/9600/19200/38400/57600/76800/115200 bps | ||||
| RS-422/485(２線式), 起止同步式, 資料長度: 7,8 位元, 檢查位元: 偶數/奇數/無, 停止位元 1,2 位元 傳送速度: 4800/9600/19200/38400/57600/76800/115200 bps | |||||
| Ethernet | 100BASE-TX/10BASE-T | - | 100BASE-TX/10BASE-T | ||
| USB(A型) | 1個(Ver.2.0,Ver.1.1) | ||||
| USB(迷你B型) | 1個(Ver.2.0,Ver.1.1) | ||||
| 時鐘規格 | 電池規格 | 鈕扣型1次性鋰電池 | |||
| 萬年曆精度 | 每月誤差±5秒(環境溫度25 °C) | ||||
| 電源 | 電壓允許範圍 | DC24V ± 10% | |||
| 消耗電力 （最大額定） | 16W以下 | ||||
| 物理環境 | 使用環境溫度 | 0-50 °C * 2 | |||
| 保存環境溫度 | -10-60 °C * 2 | ||||
| 相對濕度 | 85% RH以下（無結露、最大濕球溫度在39 °C以下） | ||||
| 使用高度 | 2,000m以下 | ||||
| 使用氛圍 | 無腐蝕性氣體、無大量塵埃(無導電性塵埃) | ||||
| 污染度 | 污染度2 | ||||
| 設置條件 | 外形尺寸 W × H × D | 283.0 × 220.0 × 42.0mm | |||
| 面板開口尺寸 W × H | 257.0 × 199.0mm (+0.5/-0) | ||||
| 保護構造 | 前面板: 符合IP65（使用防水墊圈 * 3時）, 後機殼: 符合IP20 形狀: 一體形, 安裝方法: 面板嵌入安裝 | ||||
| 外殼顏色 | 黒色 | ||||
| 適合規格 | CE, KC | CE, KC, UL, cUL | |||
*2 有可能引發故障，因此請在濕球溫度39 °C以下使用。
*3 選配
TS1100/TS1101系列的外型圖
各部位名稱
電源輸入端子台
串列連接 D-sub 9-pin (COM1)
串列連接 D-sub 9-pin (COM2/COM3)
100BASE-TX/10BASE-T用連接器（LAN）
USB Slave（Type mini B）
DIP開關
電池
TS1100/TS1101系列的系統結構

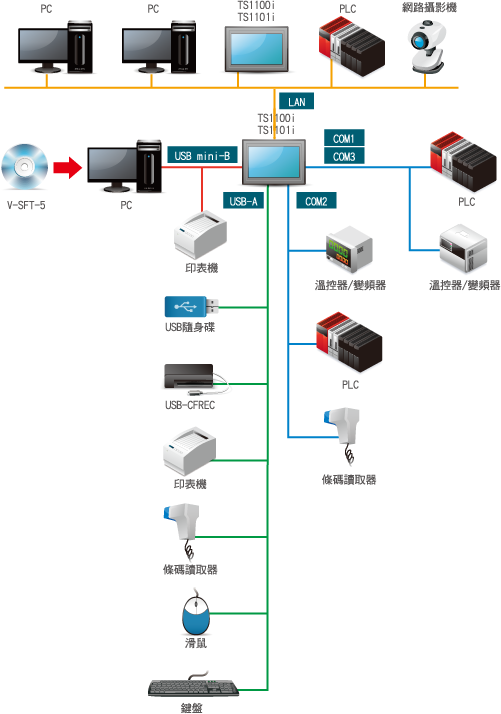

TS1100i/TS1101i

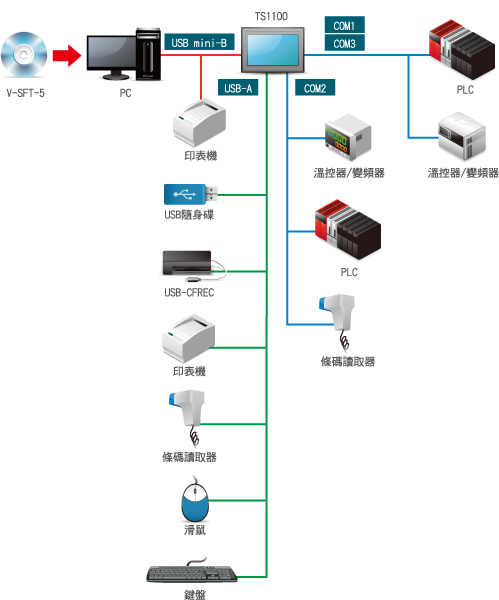

TS1100
