可程式人機介面TECHNOSHOT系列之TS1000Smart系列的產品情報頁面

高性能集聚於一機

TS1100Si

  • 10.2 inches
  • WVGA
  • 64K Coloers
  • TFT
  • LED Backlight
  • 3ch Serial [D-sub 9x2]
  • USB Master/Slave
  • LAN 1ch
  • CE
  • KC
  • UL
　

High-performance model WVGA 65,536 colors

  • 規格
  • 尺寸
  • 系統構成

一般規格

TS1100Si
本體 畫面尺寸 10.2吋寬螢幕
顯示裝置 TFT彩色
解像度 800 × 480點
顯示顏色 65,536色
背光燈 LED
觸控開關 類比電阻
適應規格 CE / KC / UL / cUL
用戶記憶體 FROM 26 MB
SRAM 128 KB
外部介面規格 COM1
D-Sub9針(凹)		 RS-422/RS-485（4線式/2線式）
資料長: 7、8位元 檢查位元: 偶數、奇數、無 停止位元: 1、2位元
傳送速度: 4800,9600,19200,38400,57600,76800,115200,187500*1 bps
COM2/COM3
D-Sub9針(凸)		 COM2: RS-232C　COM3:RS-422/RS-485(2線式)
資料長: 7、8位元 檢查位元: 偶數、奇數、無 停止位元: 1、2位元
傳送速度: 4800,9600,19200,38400,57600,76800,115200 bps
Ethernet 1 ch
USB-A 1 ch
USB mini-B 1 ch
電源 電壓允許範圍 24 V DC ± 10 %
消耗功率
(最大規格)		 12W以下
物理環境 使用周圍溫度 0 - 50℃*2
使用周圍濕度 85％RH以下(無結露)*2
污染度 2
使用高度 標高2,000m以下
使用環境 無腐蝕性氣體、無大量塵埃(無導電性塵埃)
保存周圍溫度 -10 - 60°C*2
保存周圍濕度 85％RH以下(無結露)*2
設置條件 保護構造 面板前面 IP65相當(使用防水圈*3時)、IP40相當(不使用防水圈*3時)
後蓋 IP20相當
外形尺寸
W × H × D		 266.8 × 206.8 × 38.0 mm
面板開口尺寸 257.0 × 199.0 (+0.5/-0)mm
外殼顏色 黑色
  • *1 187500bps 僅限西門子公司(Siemens)MPI/PPI 通信。
  • *2 請在濕球溫度39℃以下使用，否則會導致故障。
  • *3 選購品

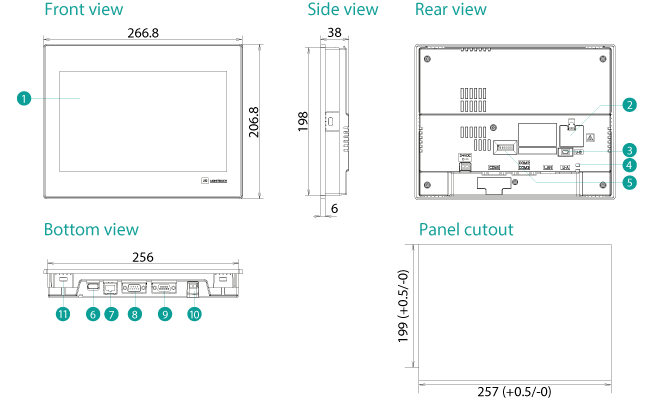

TS1100Si外型圖

外形圖&各部位名稱

單位 : mm

TS2000 series
各部位名稱
  1. 1顯示器
  2. 2電池
  3. 3USB mini-B (U-B)
  4. 4USB電纜固定用孔
  5. 5指撥開關
  6. 6USB-A (U-A)
  1. 7100BASE-TX/10BASE-T用連接器(LAN)
  2. 8RS-232C/RS-422/RS-485 通訊用連接器(COM2/COM3)
  3. 9RS-422/RS-485通訊用連接器(COM1)
  4. 10電源輸入端子台
  5. 11安裝孔

TS1100Si系統結構

TS1100Si

ts1000S
TS1000Smart series
