- TS4100i
프로그래머블 표시기 TS4000 시리즈 제품 소개 페이지
TS4100i
*1 COM2/COM3의 동시 사용으로 3ch로 사용 가능.
TS4100i
- 사양
- 인터페이스
- 형식
일반 사양
| 항목 | TS4100i | ||
|---|---|---|---|
| 전원 | 정격 전압 | DC24V | |
| 전압 허용 범위 | ±10％ | ||
| 허용 순간 정전 시간 | 1ms 이내 | ||
| 소비 전력 (최대 정격) | 10W 이하 | ||
| 돌입 전류 | 20A 이하, 4.0ms (주위 온도 25℃) | ||
| 절연 저항 | DC외부단자와 FG 간: DC500V, 10MΩ 이상 | ||
| 물리적 환경 | 사용 주위 온도 | 0～50℃ *1 | |
| 사용 주위 습도 | 85%RH 이하 (결로가 없을 것, 최대 습구 온도 39℃ 이하) *1 | ||
| 사용 고도 | 해발2000m 이하 | ||
| 사용 분위기 | 부식성 가스가 없고, 먼지가 심하지 않을 것 (전도성 먼지가 없을 것) | ||
| 저장 주위 온도 | -10～60℃ *1 | ||
| 저장 주위 습도 | 85%RH 이하 (결로가 없을 것, 최대 습구 온도 39℃ 이하) *1 | ||
| 오염도 | 2 | ||
| 기계적 가동 조건 | 내진동 | JIS B 3502(IEC61131-2) 준거 진동 주파수 5～9Hz 편진폭: 3.5mm, 9～150Hz 정가속도: 9.8m/s2(1G), X, Y, Z: 3방향 각10회 | |
| 내충격 | JIS B 3502(IEC61131-2) 준거 피크 가속도: 147m/s2(15G), X, Y, Z: 3방향 각 3회(총 18회) | ||
| 전기적 가동 조건 | 내노이즈 | 노이즈 전압: 1000Vp-p, 펄스 폭 1μs, 상승 시간 1ns 노이즈 시뮬레이터에 따름 | |
| 내정전기 방전 | IEC61000-4-2에 준거, 접촉 6kV, 기중 8kV | ||
| 설치 조건 | 접지 | D종 접지 (제3종 접지) FG/SG 분리 | |
| 구조 | 보호 구조 전면: IP64 상당 (방수 패킹 사용 시)*2 후면: IP20 상당 설치 구조 패널 매립 설치 | ||
| 냉각 방식 | 자연 공랭 | ||
| 외형 W×H×D(mm) | 263.8 × 191.8 × 38.0 | ||
| 패널 컷 W×H (mm) | 254(+0.5/-0)×184(+0.5/-0) | ||
| 무게 (본체만) | 약 1.1kg | ||
| 케이스 | 칼라 | 블랙(표면 시트:실버) | |
| 재질 | PBT+GF30 수지 | ||
- *1 고장의 원인이 되므로 습구 온도 39℃ 이하에서 사용하십시오.
- *2 방수 패킹은 Option입니다. 방수 패킹 미사용 시는 IP40상당이 됩니다.
성능 사양
| 항목 | TS4100i | ||
|---|---|---|---|
| 화면 메모리 (FROM) | 128M byte | ||
| 백업 메모리 (SRAM) | 230K byte | ||
| 표시부 | 표시 장치 | TFT 컬러 | |
| 해상도 | WSVGA：1024×600 | ||
| 화면 사이즈 | 10.1W인치 | ||
| 표시 컬러 | 1,677만 컬러 *3 | ||
| 백라이트 | LED | ||
| 백라이트 수명 | 저항약 30,000시간 | ||
| 터치 스위치 사양 | 방식 | 아날로그 저항막방식 | |
| Function 스위치 | 구성 수 | - | |
| 외부 인터페이스 | D-Sub9 pin(凹) ×1 (COM1) | RS-422/RS-485(DipSwitch로 4선식 또는 2선식 전환) 조보 동기식 데이터 길이 : 7, 8 비트 패리티 : 짝수, 홀수, 없음 정지 비트 : 1 비트, 2 비트 전송 속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 *4 bps | |
| D-Sub9 pin(凸) ×1 *5 (COM2/COM3) | COM2:RS-232C COM3:RS-485(2선식) 조보 동기식 데이터 길이: 7, 8비트 패리티: 짝수, 홀수, 없음 스톱 비트: 1, 2비트 전송 속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps | ||
| Ethernet(RJ-45) ×1 | IEEE802.3(10BASE-T)/IEEE802.3u(100BASE-TX) 준거、 Auto-MDIX 지원 | ||
| 무선 LAN (WLAN) | - | ||
| SD 카드 | - | ||
| USB ×2 | Type-A(Ver. 2.0), Type mini-B(Ver. 2.0) | ||
| AUDIO출력 | - | ||
| 시계 | 백업 기간 | 5년 (주위 온도 25℃) | |
| 캘린더 정밀도 | 월차 ±80초 (주위 온도 39℃, 전지 백업 시) | ||
| 적응 규격 | CE·UKCA | EMC지령: EN61000-6-2, 6-4 RoHS지령: EN IEC63000 전지 규칙: 대응 | |
| UL･cUL | UL61010-1/UL61010-2-201(E313548) | ||
| KC | 지원 | ||
| 전파법 | - | ||
| 선급 규격 | - | ||
- *3 픽처, 3D 파츠만. 그 이외는 65,535색 표시.
- *4 지멘스사의 MPI/PPI 연결만에 한함
- *5 COM2/COM3의 동시 사용 가능.

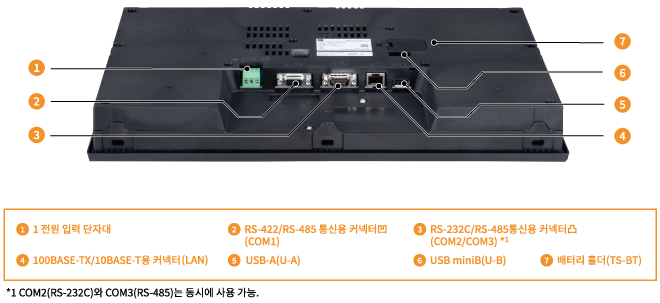

인터페이스

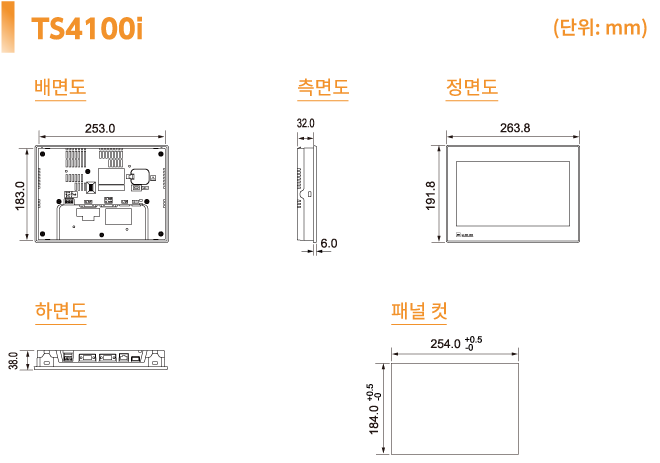

외형도/패널컷 수치

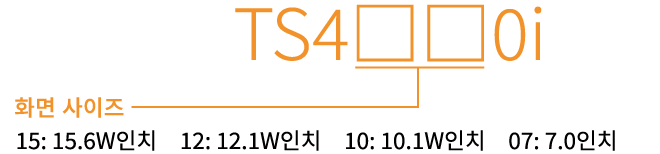

형식
