TS4070i

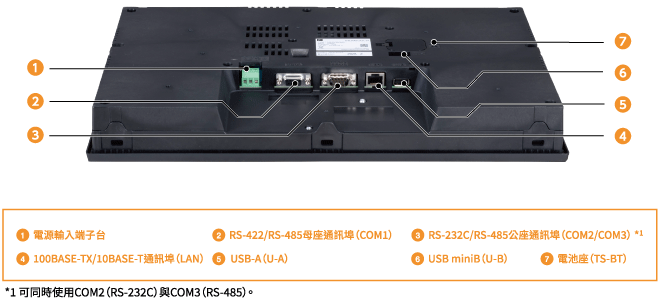

*1 同時使用COM2與COM3時可做為3通道使用。


項目		TS4070i
電源	額定電壓	DC24V
	電壓允許範圍	±10％
	容許瞬間停電時間	1ms以內
	消耗電力 (上限額定電流)	8W以下
	衝擊電流	20A以下，4.0ms(周圍溫度25℃)
絕緣電阻		DC外部端子與FG間 ∶DC500V、10MΩ以上
物理環境	使用環境溫度	0～50℃ ^*1
	使用環境濕度	85％RH以下(無結露、上限濕球溫度39℃以下) ^*1
	使用高度	海拔2000m以下
	使用氛圍	無腐蝕性氣體、無大量塵埃(無導電性塵埃)
	保存溫度	-10～60℃ ^*1
	保存濕度	85％RH以下(無結露、上限濕球溫度39℃以下) ^*1
	污染度	2
機械運轉條件	耐震動	符合JIS B 3502(IEC61131-2) 振動頻率：5～9Hz 半振幅：3.5mm、振動頻率：9～150Hz 恒加速度：9.8m/s²(1G) X, Y, Z: 3個方向　各10次
機械運轉條件	耐衝擊	符合JIS B 3502(IEC61131-2) 最大加速度：147m/s² (15G)、 X,Y,Z: 3個方向　各3次(計18次)
電氣運行條件	耐干擾	干擾電壓：1000Vp-p、脈衝幅1μs、上升時間1ns 根據干擾模擬器
電氣運行條件	耐靜電放電	符合IEC61000-4-2、接觸6kV、空氣中8kV
設置條件	接地	D種接地(第3種接地)FG、SG分離
	構造	保護結構前蓋：IP65相當 (使用防水圈時)^*2 後蓋：IP20相當　安裝方法：面板嵌入安裝
	冷卻方式	自然空冷

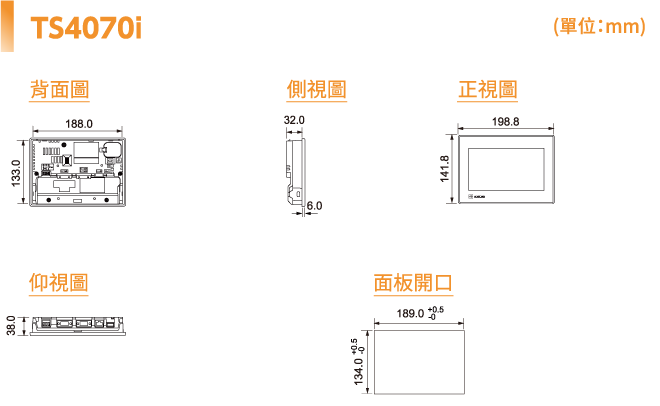

	外形尺寸 W×H×D(mm)	198.8 × 141.8 × 38.0
	面板開口尺寸 W×H (mm)	189(+0.5/-0)×134(+0.5/-0)
	質量 (僅本體)	約0.6kg
外殼	顏色	黑色(表面貼膜：銀色)
外殼	材質	PBT+GF30樹脂

項目		TS4070i
畫面記憶體(FROM)		128MB
備份記憶體(SRAM)		230KB
顯示部	顯示裝置	TFT彩色
	解析度	WVGA：800×480
	畫面尺寸	7.0吋寬螢幕
	顯示顏色	1,677萬色 ^*3
	背光燈	LED
	背光燈壽命	約45,000小時
觸控開關規格	方式	類比電阻膜
功能開關	構成數	-
外部介面	D-Sub9針(母)×1 (COM1)	RS-422/RS-232(可透過DIP開關切換為4線式或2線式) 起止同步式資料長度：7、8位元同位位元∶偶數、奇數、無停止位元：1、2位元傳輸速度：4800、9600、19200、38400、57600、76800、115200、187500 ^*4 bps
	D-Sub9針(公)×1 ^*5 (COM2/COM3)	COM2：RS-232C COM3：RS-485 (2線式) 起止同步式資料長度：7、8位元同位位元∶偶數、奇數、無停止位元：1、2位元傳輸速度：4800、9600、19200、38400、57600、76800、115200 bps
	Ethernet(RJ-45) ×1	符合 IEEE802.3 (10BASE-T)/IEEE802.3u (100BASE-TX)、對應Auto-MDIX
	無線LAN(WLAN)	-
	SD卡	-
	USB×2	Type-A (Ver. 2.0)、Type mini-B (Ver. 2.0)
	音訊輸出(AUDIO)	-
時鐘	備份期間	5年(周圍溫度25℃)
時鐘	萬年曆精度	每月誤差 ±80秒(環境溫度25℃、電池備份時)
適應規格	CE·UKCA	EMC指令：EN61000-6-2、6-4 RoHS指令：EN IEC63000 電池規範：對應
	UL･cUL	UL61010-1/UL61010-2-201 (E313548)
	KC	對應
	電波法	-
	船級規格	-
