可程式人機介面V10系列的產品介紹頁面

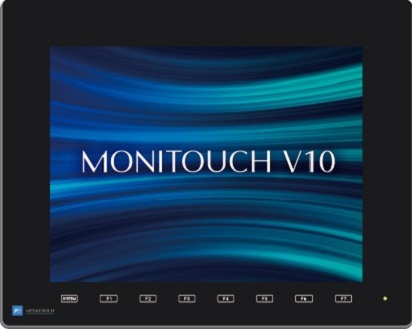

V1012iS

  • v10_standard_icont-j_svga

*1 僅限於圖片、3D元件、視訊、RGB輸入(高速模式除外)。
*2 擴張有線LAN對應品有2CH
*3 僅限無線LAN對應品。
*4 需在 V10 系列 G 型上安裝選用單元 GUX-xx。

V1012is series

V1012iS
Wireless LAN

V1012iSD
Wireless LAN

V1012is series

V1012iSB
Wireless LAN

V1012iSBD
Wireless LAN

  • 規格
  • 外形圖
  • 系統構成
  • 機型

一般規格

項目 V1012iS V1012iSD
電源 額定電壓 AC100 ～ 240V DC24V
電壓允許範圍 -15%、+10％ ±10％
容許瞬間
停電時間		 20ms 以内(AC100V 以上) 1ms以内
消耗電力
(上限額定電流)		 53VA 以下 25W 以下
衝擊電流 48A以下，3ms(周圍溫度25℃) 23A以下，5ms(周圍溫度25℃)
絕緣電阻 AC外部端子與FG間：DC500V、10MΩ以上
DC外部端子與FG間：DC500V、10MΩ以上
物理環境 使用環境溫度 0～50℃ ※1
使用環境濕度 85％RH以下(無結露 、上限濕球溫度39℃以下) ※1
使用高度 海拔2000m以下
使用氛圍 無腐蝕性氣體、無大量塵埃(無導電性塵埃)
保存溫度 -10～60℃ ※1
保存濕度 85％RH以下(無結露 、上限濕球溫度39℃以下) ※1
污染度 2
機械
運轉條件		 耐震動 JIS B 3502(IEC61131-2)適用
振動頻率 5～9Hz 半振幅：3.5mm、9～150Hz
恒加速度：9.8m/s2(1G)
X, Y, Z 3個方向　各10次
耐衝擊 JIS B 3502(IEC61131-2)適用
最大加速度：147m/s2 (15G)、X,Y,Z 3個方向　各3次(計18次)
電氣
運行條件		 耐干擾 干擾電壓：1500Vp-p、
脈衝幅1μs、
上升時間1ns 根據干擾模擬器
耐靜電放電 適用IEC61000-4-2、接觸6kV、空氣中8kV
設置條件 接地 D種接地(第3種接地) FG/SG分離
構造 保護結構 前蓋：IP66相當、Type 4X/13 ※2 (使用防水圈時)
後蓋：IP20相當　
安裝方法：面板嵌入安裝
冷卻方式 自然空冷
外形尺寸
W×H×D(mm)		 327.8×261.0×53.4
面板開口尺寸
W×H (mm)		 313.0(+0.5/-0)×246.2(+0.5/-0)
質量(僅本體) 約2.6kg
外殼 顏色 前蓋 、表面膜：淺灰色/ 黑色 (黑色款式)
後蓋：淺灰
材質 PBT+GF30 樹脂
  • ※1 請於濕求溫度39℃以下使用否則可能會造成故障。
  • ※2 僅限DC品

性能規格

項目 V1012iS V1012iSD
畫面記憶體(FROM) 256MB
備份記憶體(SRAM) 900KB
顯示部 顯示裝置 TFT彩色
解析度 800×600
顯示尺寸 12.1吋
顯示顏色 1,677 萬色 ※3
背光燈 LED
背光燈壽命 約70,000小時
觸控開關 方式 類比電阻膜
功能開關 構成數 8個
外部介面 D-Sub9針
(CN1)		 RS-232C/RS-422/RS-485
起止同步式 資料長度∶7、8位元 同位位元∶偶數、奇數、無
停止位元∶1、2位元
傳輸速度：4800、9600、19200、38400、57600、76800、115200、187500※4 bps
8針MJ埠
(MJ1/MJ2)		 RS-232C/RS-485(2線式)
起止同步式 資料長度∶7、8位元 同位位元∶偶數、奇數、無
停止位元∶1、2位元
傳輸速度：4800、9600、19200、38400、57600、76800、115200bps
Ethernet 1CH ※5依據 IEEE802.3(10BASE-T)/IEEE802.3u(100BASE-TX)/
IEEE802.3ab(1000BASE-T)、對應Auto-MDIX
無線LAN ※6 依據IEEE802.11 b/g/n(2.4GHz帶)
SD卡 對應1CH SD/SDHC/SDXC卡(可達2TB)、對應Class10、對應UHS-Ⅰ
USB Type A(Ver.3.0) 1CH、Type mini-B(Ver.2.0) 1CH
音訊輸出 1CH
時鐘 備份期間 5年(周圍溫度25℃)
萬年曆精度 每月誤差 ±90秒(環境溫度25℃、電池備份時)
適合規格 CE・UKCA ※7 EN61000-6-2、EN61000-6-4
UL・cUL ※7 UL61010-1/UL61010-2-201(E313548), UL121201(E315977) ※8※9
KC 對應
電波法 ※6 ※7 MIC(日本)、FCC(美國)、ISED(加拿大)、KC(韓國)
船級規格
※7 ※10 ※11		 日本海事協會(NK)、勞氏船級社(LR)、美國船級協會(ABS)、
挪威船級協會(DNV)
  • ※3 僅限於圖片、3D元件、視訊、RGB輸入(高速模式除外)。其他則以65,536色顯示。
  • ※4 僅連接西門子公司製MPI/PPI
  • ※5 擴張有線LAN對應品有2CH
  • ※6 僅限無線LAN對應品。
  • ※7 僅限DC
  • ※8 硬體 Ver b以後
  • ※9 未支援UL121201的機型，請洽詢販售店或本公司。
  • ※10 未支援無線LAN對應機型
  • ※11 序號No.2312xxxxx以後。

介面

Interface

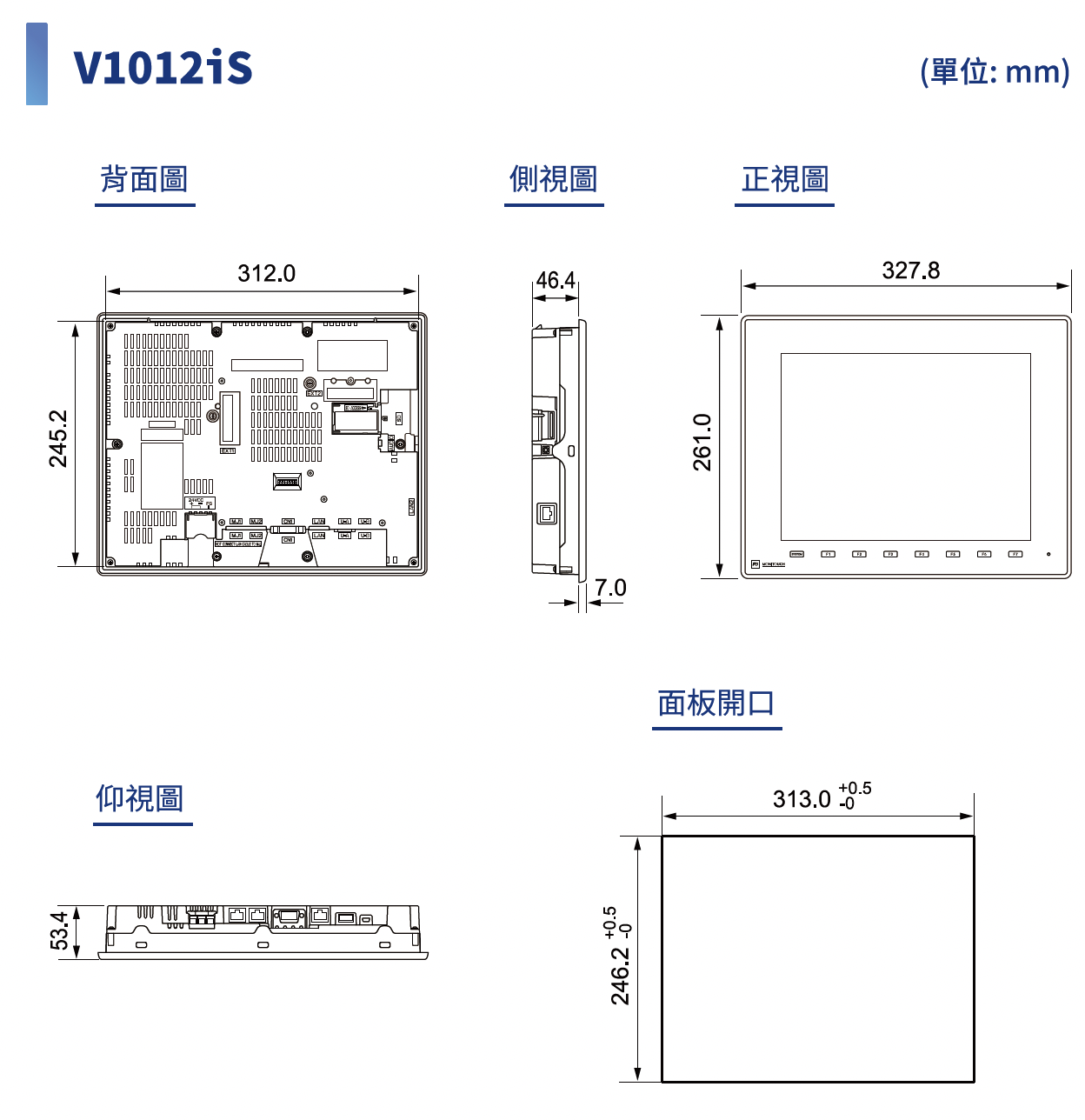

外形圖／面板開孔尺寸
