可程式人機介面X1系列的產品介紹頁面

X115□iSD/X115□iSRD

※1 HMI的畫面僅對應相片、3D元件
※2 僅限功能規格R

項目		X115□iSD
電源	額定電壓	DC24V
	電壓允許範圍	±10％
	容許瞬間停電時間	1ms以內
	消耗電力(最大額定)	51W以下
	電流衝擊	24A以下，6ms (環境溫度25℃)
絕緣電阻		DC外部端子和FG間：DC500V、10MΩ以上
物理環境	使用環境溫度	0～45℃
	使用環境濕度	85％RH以下(無結露、最大濕球溫度39℃以下)
	使用高度	海拔2000m以下
	使用氛圍	無腐蝕性氣體、無大量塵埃(無導電性塵埃)
	保存環境溫度	-10～60℃
	保存環境濕度	85％RH以下(無結露、最大濕球溫度39℃以下)
	污染度	2
機械運轉條件	耐振動	JIS B 3502(IEC61131-2)適用振動頻率：5~9 Hz　半振幅：3.5 mm、9~150 Hz　恒加速度 9.8m/s²(1G) X , Y, Z : 3個方向(各10次)
機械運轉條件	耐衝擊	JIS B 3502(IEC61131-2)適用最大加速度：147m/s² (15G)、X,Y,Z:3個方向　各3次(計18次)
電氣運行條件	抗干擾	干擾電壓：1000Vp-p、脈衝幅：1μs、上升時間：1ns 依據Noise simulator
電氣運行條件	耐靜電放電	適用IEC61000-4-2、接觸6kV、空氣中8kV
設置條件	接地	D種接地(第3種接地) FG/SG在X1本體内部連結
	保護構造	面板前蓋：IP66相當(使用防水圈時)　後蓋：IP20相當
	冷卻方式	自然空冷
	外形尺寸 W×H×D(mm)	406 × 271 × 68.2 mm
	面板開口尺寸 W×H(mm)	395 × 260 mm
	重量	约3.9kg
外殼	顏色	黑色
外殼	材質	PBT＋GF30樹脂（正面）

項目		X115□iSD	X115□iSRD
硬體	處理器	Intel Atom® ×5-E3940
	Core數／Thread數	4/4
	主記憶體	□:1 4GB □:2 8GB ※1
	內藏儲存器	SSD(3D NAND): 64GB(可使用容量30GB)
軟體	OS	Windows 10 IoT Enterprise 2019 LTSC(64bit)
顯示部規格	顯示裝置	TFT彩色
	解析度	FHD：1,920 × 1,080
	畫面尺寸	15.6吋寬螢幕
	顯示顏色	1,677萬色(HMI畫面僅對應相片、3D元件)
	輝度比	1,000:1
	背光燈	LED
	背光燈壽命	50,000小時
觸控開關		PCAP（靜電容量方式）

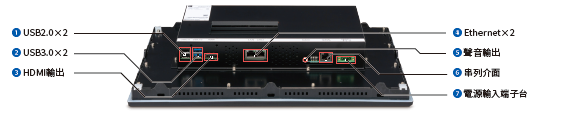

外部介面	Ethernet（RJ-45）×2	10BASE-T/100BASE-TX/1000BASE-T
	串列埠（RJ-45）×1	起止同步式：RS-232C/RS-422/RS-485(可切換) 資料長：7、8位元　檢查位元：偶數、奇數、無　停止位元：1、2位元　傳送速度：4800、9600、19200、38400、57600、76800、115200bps
	USB-A Ver. 3.0 ×2	對應Ver.3.0 (慢速1.5Mbps、全速12Mbps、高速480Mbps、超高速5.0Gbps)
	USB-A Ver. 2.0 ×2	對應Ver.2.0 (慢速1.5Mbps、全速12Mbps、高速480Mbps)
	聲音輸出（AUDIO）×1	φ3. 5 音緣線、線路輸出
	無線LAN（WLAN）	ー	1 × WLAN IEEE 802.11 ac/a/b/g/n
	Bluetooth	ー	1 × Bluetooth
	HDMI	1,920 × 1,080
時鐘	備份期間	3年(環境溫度25℃)
適應規格	CE標示	對應
	UKCA	對應 ※2
	UL･cUL	UL61010-1/UL61010-2-201
	KC	對應
	電波法 ※3	日本 : MIC、美國 : FCC、加拿大 : ISED、欧州：RED、韓國 : KC、台灣：NCC
