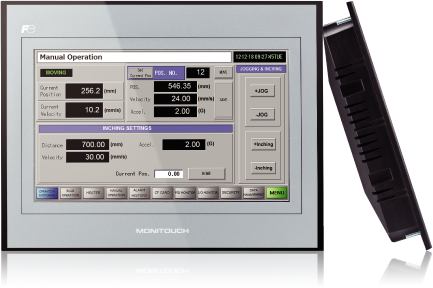

可编程操作显示器TECHNOSHOT系列之TS1100/TS1101系列产品信息页
超宽显示屏便于浏览信息
![3ch Serial [D-sub 9x2]](../../common/images/ico_3ch_serial_d.png)
- 产品规格
- 外形图
- 系统构成
- 下载
TS1100/TS1101系列产品规格
| 机型 | TS1100i | TS1100 | TS1100i | ||
|---|---|---|---|---|---|
| 显示部规格 | 显示尺寸 | 10.2英寸 宽屏 | |||
| 显示分辨率 | 800 × 480 点 | ||||
| 显示装置 | TFT彩色 | ||||
| 显示颜色 | 65,536色 | ||||
| 背光灯 | LED | ||||
| 亮度 | 350 cd/m² | ||||
| 触摸开关规格 | 模拟电阻膜方式 | ||||
| 存储器规格 | FROM | 10.5 MB | |||
| SRAM | 128 KB | ||||
| External interface | Serial | COM1 | RS-422/485,起止同步式,数据长:7,8位,奇偶:偶数/奇数/无,停止位: 1,2位 传送数度:4800/9600/19200/38400/57600/76800/115200/187500 *1 bps |
||
| COM2 & COM3 | RS-232C,起止同步式,数据长:7,8位,奇偶: 偶数/奇数/无,停止位: 1,2位 传送数度:4800/9600/19200/38400/57600/76800/115200 bps |
||||
| RS-422/485(2线式),起止同步式,数据长:7,8位,奇偶:偶数/奇数/无,停止位: 1,2位 传送数度:4800/9600/19200/38400/57600/76800/115200 bps |
|||||
| Ethernet | 100BASE-TX/10BASE-T | - | 100BASE-TX/10BASE-T | ||
| USB（A型） | 1个(Ver. 2.0,Ver.1.1) | ||||
| USB（miniB型） | 1个(Ver. 2.0,Ver.1.1) | ||||
| 时钟规格 | 电池规格 | 钮扣型1次性锂电池 | |||
| 日历精度 | 每个月误差±5秒(周围温度25°C) | ||||
| 电源 | 电压允许范围 | DC24V ± 10% | |||
| 消耗功率 （最大额定） |
16W以下 | ||||
| 物理环境 | 使用环境温度 | 0-50 °C *2 | |||
| 保存环境温度 | -10-60 °C *2 | ||||
| 相对湿度 | 85% RH以下（无结露,最大湿球温度在摄氏39 °C以下） | ||||
| 使用高度 | 2,000m以下 | ||||
| 使用氛围 | 无腐蚀性气体,无大量尘埃(无导电性尘埃) | ||||
| 污染度 | 污染度2 | ||||
| 安装条件 | 外形尺寸 W × H × D | 283.0 × 220.0 × 42.0 mm | |||
| 面板开口尺寸 W × H | 257.0 × 199.0（＋0.5/-0） mm | ||||
| 保护构造 | 前面板:符合IP65(使用防水垫圈 *3时),后机壳:符合IP20 形状:一体形,安装方法:面板嵌入安装 |
||||
| 外壳颜色 | 黑色 | ||||
| 适合规格 | CE, KC | CE, KC, UL, cUL | |||
- *1 仅限连接西门子公司MPI
- *2 有可能引发故障，因此请在湿球温度39 °C以下使用。
- *3 选件

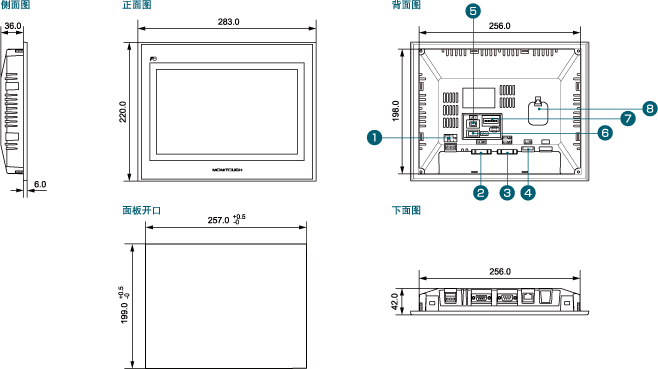

TS1100/TS1101系列外形图
(Unit: mm)
- 各部位名稱
-
电源输入接线头
串行接续 D-sub 9-pin (COM1)
串行接续 D-sub 9-pin (COM2/COM3)
100BASE-TX/10BASE-T连接器 (LAN)
从属USB Slave (Type mini B)
USB标准件 Master (Type A)
DIP开关
电池
TS1100/TS1101系列的系统构成

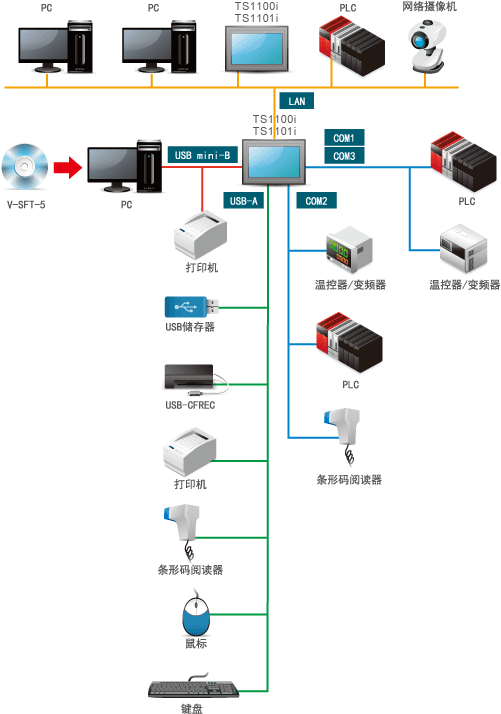

TS1100i/TS1101i

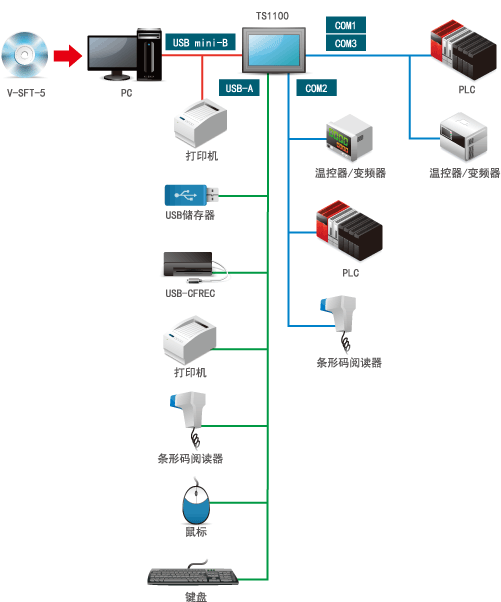

TS1100
