可编程操作显示器V10系列产品信息页

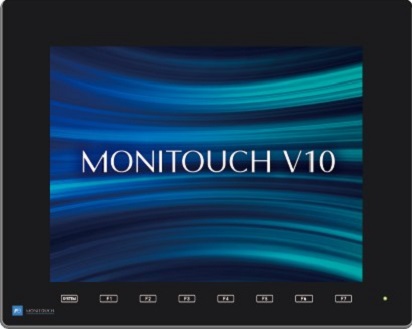

V1012iS

※1 仅限图片、3D元件、视频、RGB输入（高速模式除外）。
※2 扩展有线LAN对应产品具有2CH。
※3 仅限无限LAN对应产品。
※4 正在开发；预计2024年4月发售，具体以实际发售日期为准。

V1012iS

V1012iSD

V1012iSB

V1012iSBD

规格

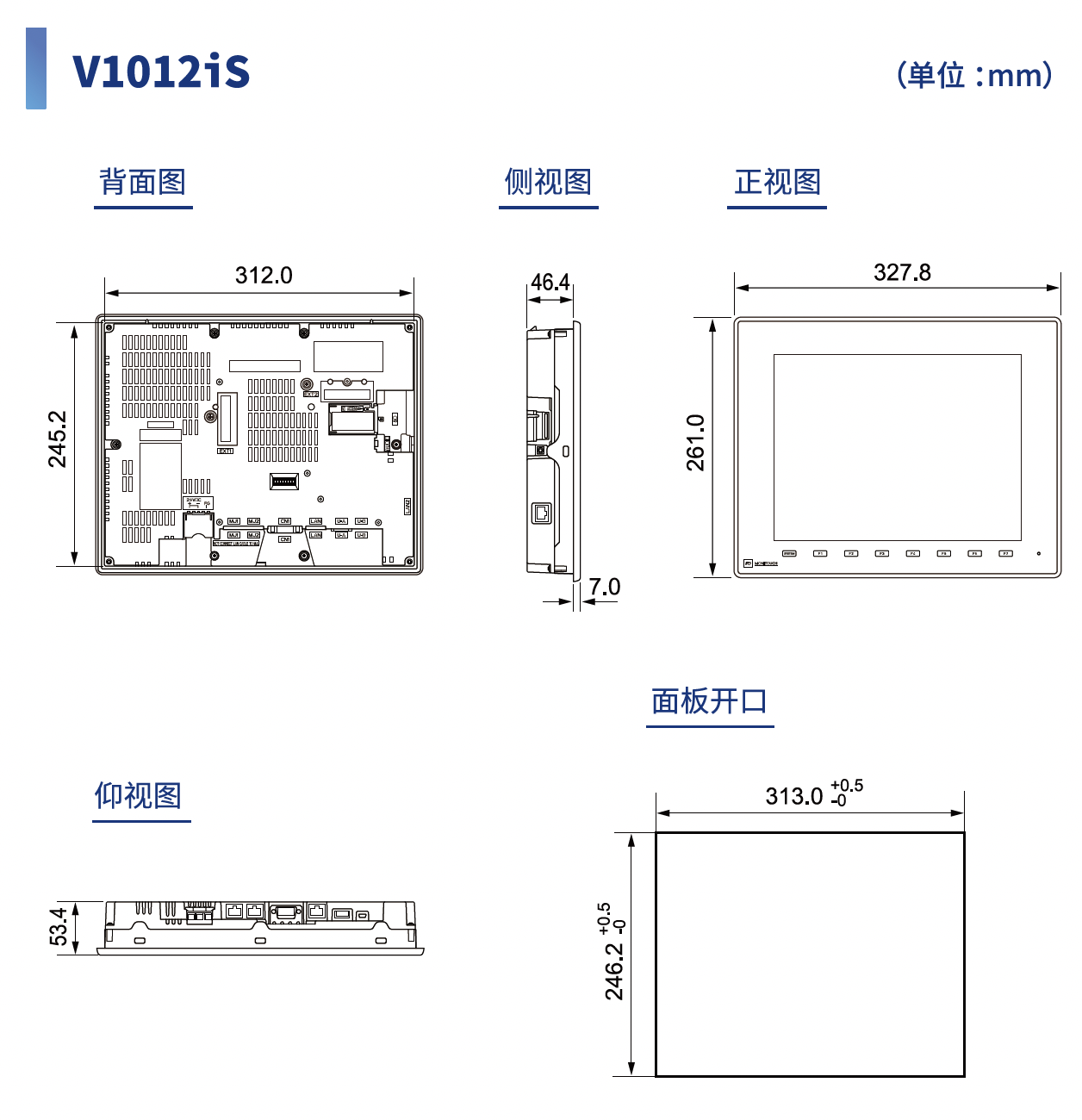

外形图
系统构成
型号

一般规格


项目		V1012iS	V1012iSD
电源	额定电压	AC100 ～ 240V	DC24V
	电压允许范围	-15%、+10％	±10％
	容许瞬间停电时间	20ms 以内(AC100V以上)	1ms以内
	消耗功率（最大额定）	53VA 以下	25W 以下
	冲击电流	48A以下、3ms(周围环境温度 25℃)	23A以下、5ms(周围环境温度 25℃)
绝缘电阻		AC外部端子与FG间：DC500V、10MΩ以上 DC外部端子与FG间：DC500V、10MΩ以上
物理环境	使用环境温度	0 ～ 50℃ ※1
	使用环境湿度	85%RH以下（无结露，湿球温度39℃以下）※1
	使用高度	海拔2000m以下
	使用氛围	无腐蚀性气体，无大量尘埃（无导电性尘埃）
	保存环境温度	-10 ～ 60℃ ※1
	保存环境湿度	85%RH以下（无结露，湿球温度39℃以下）※1
	污染度	2
机械运行条件	耐振动	振动频率数 5～9Hz 单向振幅：3.5mm、9～150Hz 额定加速度：9.8m/s²(1G)、 X,Y,Z 3个方向　各10次
机械运行条件	耐冲击	最大加速度：147m/s²(15G)、X,Y,Z 3个方向　各3次(计18次)
电气运行条件	抗干扰	干扰电压：1500Vp-p、脉冲幅1μs、启动时间1ns 通过干扰模拟器
电气运行条件	耐静电放电	接触6kV、空气中8kV
安装条件	接地	D种接地（第3种接地）FG、SG分离
	构造	形状：一体型　安装方法：面板嵌入安装
	冷却方式	自然空冷
	外形尺寸 W×H×D（mm）	327.8×261.0×53.4
	面板开口尺寸 W×H（mm）	313.0(+0.5/-0)×246.2(+0.5/-0)
	质量（仅主机）	约2.6kg
外壳	颜色	前外壳，表面膜 : 淡灰色 / 黑色 (黑色型号) 后外壳: 淡灰色
外壳	材质	PBT+GF30 树脂

※1 可能会导致故障，请在湿球温度39℃以下使用。
※2 仅限DC品。

性能规格

项目		V1012iS
画面存储器（FROM）		256M字节
备份存储器（SRAM）		900K字节
显示部规格	显示设备	TFT彩色
	分辨率	800×600
	显示尺寸	12.1 英寸
	显示颜色	1,677 万色 ※3
	背光灯	LED
	背光灯寿命	约70,000小时
触摸开关规格	方式	模拟电阻膜方式
功能开关规格	构成数	8个
外部接口	D-Sub9针 (CN1)	RS-232C/RS-422/RS-485 起止同步式数据长：7、8位　奇偶：偶数、奇数、无　停止位：1、2位传送速度：4800、9600、19200、38400、57600、76800、115200、187500 ※4 bps
	8针MJ端口 (MJ1/MJ2)	RS-232C/RS-422/RS-485（2线式）起止同步式数据长：7、8位　奇偶：偶数、奇数、无　停止位：1、2位传送速度：4800、9600、19200、38400、57600、76800、115200bps
	Ethernet	符合1CH ※5 支持Auto-MDIX
	无线LAN ※6	对应 (2.4GHz 频带)
	SD卡	支持1CH SD/SDHC/SDXC卡(最大2TB)、支持Class10、支持UHS-Ⅰ
	USB	Type A(Ver.3.0) 1CH、Type mini-B(Ver.2.0) 1CH
	音频输出	1CH
时钟	备份期间	5年（环境温度25℃）
时钟	日历精度	每月误差　±90秒（环境温度25℃，电池备份时）
适用规格	CE・UKCA ※7	对应
	UL・cUL ※7	对应
	KC	对应
	电波法 ※6 ※7	MIC(日本)、FCC(USA)、ISED(Canada)、RE/UKCA(Europe)、 KC(South Korea)
	船级规格 ※7 ※8 ※9	日本海事协会 (NK), 劳氏船级社 (LR), 美国船级社 (ABS), 挪威船级社 (DNV)
