V9150iX系列产品信息页

V9150iX
series

  • 15inches
  • TFT
  • 16.7M color
  • XGA
  • 3ch serial
  • SD I/F
  • A/mini B USB
  • COM I/F
  • LAN 1ch
  • Audio
  • Video option
  • RGB option

V9150iX series

V9150iX

  • AC power

V9150iXD

  • DC power
  • 产品规格
  • 接口 / 外形图、各部位名称
  • 系统构成
  • 型号构成

一般规格

  V9150iX
电源 额定电压
AC品AC100~240V、DC品DC24V
电压允许范围 AC品-15%,+10%、DC品±10%
允许瞬间停电时间 AC品20ms以内、DC品1ms以内
消耗功率(最大额定) AC品70VA以下、DC品28W以下
绝缘电阻 DC500V 10MΩ以上
物理性环境 运行环境温度 0~40℃※1
运行环境湿度
85%RH 以下(无结露)※1
使用高度 海拔2000m以下
使用氛围 无腐蚀性气体、灰尘不严重情况下(无导电性灰尘)
保存温度 -10~60℃※1
保存湿度 85%RH 以下(无结露)※1
过电压分类 分类Ⅱ
污染度 污染度2
机械的运行条件 耐振动 符合JIS B 3502(IEC61131-2)振动频率5~9Hz 单振幅:3.5mm、9~150Hz
定加速度9.8m/s²(1G)、X,Y,Z 3 方向(各10次)
耐冲击 符合JIS B 3502(IEC61131-2)
最大加速度147m/s²(15G)、X,Y,Z 各3 方向,各3 次(计18次)
电气运行条件 抗干扰 干扰电压1500Vp-p※2、脉冲幅1μs、启动时间1ns
耐静电放电符合 符合IEC61000-4-2,接触6kV、气中8kV
设置条件 接地 D种接地(第3 种接地)FG、SG分离
构造 保护构造: 前面板:符合NEMA #250 TYPE 4X(Indoor),Type 13 IP66(使用防水垫圈时)
后机壳:符合IP20 形状:一体型 安装方法:面板嵌入安装
冷却方式 自然空冷
外形尺寸 W×H×D(mm) 382.8×312.8×80.8
面板开口尺寸 W×H(mm) 369.4×299.4(+0.5/-0)
外壳颜色 -
材质 前机壳:铝,后箱:PC树脂
  • ※1 是造成故障的原因,请在湿球温度39℃以下使用。
  • ※2 V9150iXD:1000Vp-p

性能规格

画面存储器(FROM)   64M 字节
备份存储器(SRAM)   800K 字节
显示部规格 显示设备
TFT 彩色
显示分辨率 1024×768
显示尺寸 15英寸
显示颜色 1,677 万色※3
背光灯 LED
背光灯寿命 100,000 小时
触摸开关规格 方式 模拟电阻膜
功能开关规格 构成数 8 个
外部接口规格 D-Sub 9针(CN1) RS-232C、RS-485(2线式)、RS-422(4线式)
起止同步式 数据长:7,8 位 奇偶:偶数、奇数、无 停止位:1、2位
传送速度:4800、9600、19200、38400、57600、76800、115200、187500※4bps
8针MJ端口
(MJ1/MJ2)
RS-232C、RS-485(2线式)
起止同步式 数据长:7,8 位 奇偶:偶数、奇数、无 停止位:1、2位
传送速度:4800、9600、19200、38400、57600、76800、115200bps
SD卡 1个插槽 标准配置
Ethernet 2CH
传送速度:100Mbps、
10Mbps
无线LAN -
USB Type A、Type mini-B(Ver.2.0)
音频输出 1CH 标准配置
时钟 备份期间 5年(环境温度25℃)
日历精度 每月误差±90秒(环境温度25℃,不通电时)
适用规格 CE 记号※5 EN61000-6-2、EN61000-6-4
UL・cUL※5 UL508
KC 对应
电波 -
  • ※3 仅限图片、3D 元件、视频输入显示,此外为65,536 色显示
  • ※4 仅限连接西门子公司MPI/PPI
  • ※5 仅限DC 品

外形图、各部位名称

(单位:mm)

侧视图 正视图 背面图
侧视图 正视图 背面图
仰视图 面板开口
仰视图 面板开口
各部位名称
  1. 1显示器
  2. 2功能开关
  3. 3电源灯
  4. 4通讯接口单元用连接器(EXT1)
  5. 5防脱落用爪钩
  6. 6选件单元用连接器(EXT2)
  7. 7SD 卡访问LED
  8. 8电池盒
  9. 9指拨开关
  10. 10USB 线固定用插口
  11. 11SD 卡用连接器(SD)
  1. 12音频输出用连接器(AUDIO)
  2. 13电源输入端子座
  3. 14插槽1(MJ1)
  4. 15插槽2(MJ2)
  5. 16PLC 通讯连接器(CN1)
  6. 17100BASE-TX/10BASE-T 用连接器(LAN)
  7. 18USB-A(U-A)
  8. 19USB mini-B(U-B)
  9. 20安装孔
  10. 21无线LAN 外接天线用连接器
  11. 22100BASE-TX/10BASE-T 用连接器(LAN2)

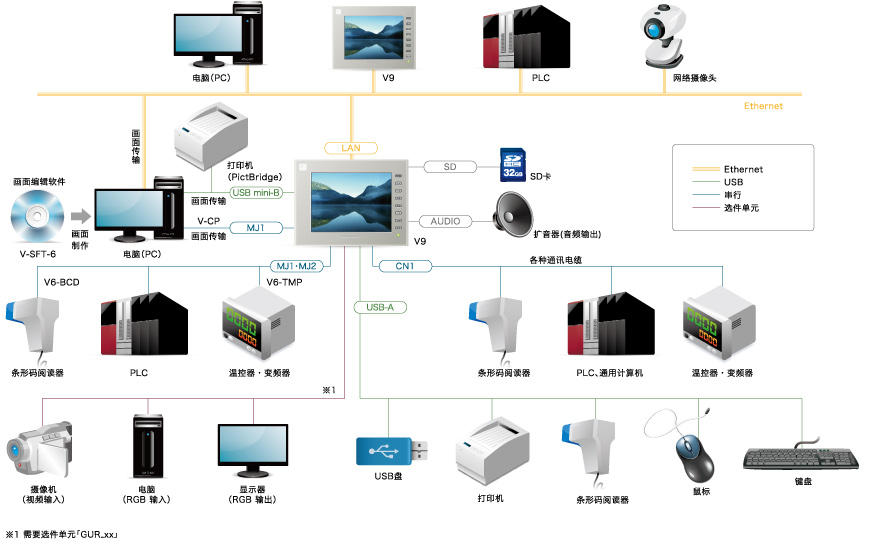

系统构成

V915

【触摸开关规格】

1: 静电容量
i

【功能规格】

i: 有内置式LAN端口

【显示器规格】

X: TFT彩色LCD(XGA)

【无线LAN/IF】

R: 无线LAN/IF有
: 无线LAN/IF

【拡长有线LAN/IF】

L: 拡长有线LAN/IF有
: 拡长有线LAN/IF无

【电源规格】

D: DC24V规格
: AC100-240V规格
