MONITOUCH V9 시리즈 V9xxxixD-U800 소개

방폭에 대해

MONITOUCHV9 시리즈(방폭 대응 모델)는 비점화 방폭 구조 “Type n”과 안전 증방 폭 구조 “Type e”로 분류되어 Zone2(제2류 위험 개소)에 적합합니다.

방폭 기기는?

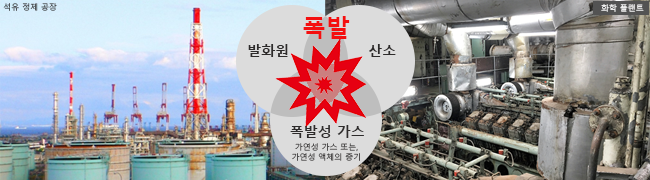

정유 공장과 화학 합성 플랜트 등 가연성 가스가연성 액체의 증기가 방출되는 위험한 장소에서는 전기기기의 사용중에 발해지는 정전기 등의 미력한 불꽃이 가스의 발화·폭발의 기인이 되어 위험하므로, 발화·폭발을 유인하지 않도록 기술적인 대책이 강구된 방폭기기 사용할 필요가 있습니다.
세계적으로 국제 전기 표준 회의 (IEC)*1 이 1996년에 방폭 기기 규격 적합 시험 제도 IECEx를 도입하고 있습니다. 위험한 장소에서는 규격에 대응 한 방폭 기기를 사용하여야합니다.

방폭 기기는?

가연성 가스 및 열 휘발성 가스가 존재할 수있는 분위기에서는 방폭 기기를 사용해야합니다.

*1 국제 전기 표준 회의 (IEC)는 전기 및 전자 기술 분야의 기준 · 규격의 세계 표준화를 추진하고있는
조직. 전세계 89개국 (2020년 10월 현재)이 가입하고있다.
https://www.iec.ch/dyn/www/f?p=103:5:0


위험한 장소는 ?

위험한 장소는 폭발 리스크에 따라 IEC60079를 통해 3가지로 분류되어 있습니다.

Zone0: (특별 위험 개소) 가연성 가스가 연속적으로 발생하는 장소 / 가연성 가스의 액면 상부 등
Zone1:
(제1류 위험 개소) 가연성 가스가 자주 발생하는 장소 / 가스 나 증기 배출 장소 나 주입
개구부 부근
Zone2: (제2류 위험 개소) 용기의 열화 나 실수로 유출하는 장소, Zone1 인접한 위치

위험한 장소는?


MONITOUCH V9 시리즈 방폭 대응 모델 *2

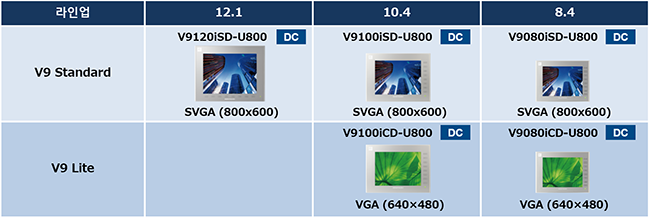

라인업

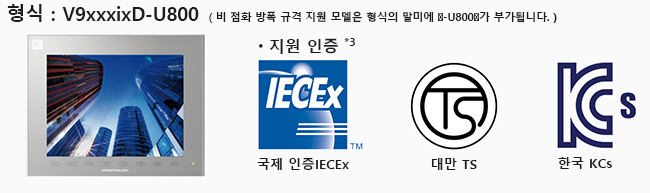

MONITOUCH V9 시리즈(방폭 대응 모델)은 국제 인증IECEx 및 ATEX (유럽 연합 방폭 규격),대만 TS인증, 한국 KCS인증 *3에 적합합니다.

지원 인증

라인업

*2
Ex ec IIC Gc、Ex eb IIC Gc、Ex nA IIC Gc등 적절한 방폭 구조를 가진 각 방폭 규격 인증 케이스에
설치하십시오.
*3
개별적으로 각국에서 인증 제도 (방폭 · EMC 등)을 설치하는 경우가 있습니다. 사용하기 위해서는
각국의 인증 제도를 확인하시기 바랍니다.

방폭 표준의 기준 설명

MONITOUCH V9 (방폭 대응 모델)은 방폭 표준의 정의는 아래와 같이 표기됩니다.

Ex nA IIc T5 Gc
Ex ec IIc T5 Gc
표기 내용 설명
Ex 보호구조를 나타내는 표기 보호 구조에 대응하고 있음을 나타내는 표기. Ex가 반드시 표기됨
nA 보호 구조의 종류 비 점화 방폭 보호 구조. 정상 운전 중에는 발화원이 되는 아크나 불꽃을 발생하지 않도록 구성된 디바이스.
ec 안전 증방 폭발 구조. 불꽃을 발생하지 않는 기기로 온도 상승의 억제와 절연 강화에 의해 안전성을 높인 구조.
IIc 분위기 그룹 광산 이외의 폭발성 가스 분위기가 있는 장소(공장 등) 또한 폭발 등급 3 이하의 폭발성 가스 분위기에서 사용 가능.
T5 온도 등급 표면 최고 온도가 100℃ 이하로, 분위기에 존재하는 폭발성 가스의 점화점이 100℃를 넘는 분위기에서 사용 가능.
Gc 장비 보호 레벨 (EPL) 강화된 보호 레벨을 가지는 기기로 Zone2(제2류 위험 개소)에서 사용 가능.

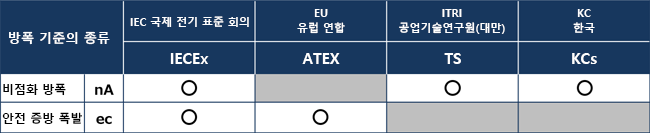

・각 방폭 규격의 대응 보호 구조

각 방폭 규격의 대응 보호 구조


요구되는 업계

석유 · 가스 업계 제약 · 화학 공업
Oil and Gas Industry Pharmaceutical and Chemical Industry
- 석유 및 가스 정련소 - 제약 공장
- 석유 콤비나트 - 페인트 공장
- 가스 저장 탱크 - 화학 비료 공장
- 석유 · 가스 공급 시설 - 세제 · 비누 공장
- 석유 · 가스 발전소

제조업 반도체
Manufacturing Industry Semiconductor Industry
- 고무 제품 제조 공장 반도체 제조 공장
- 자동차 공장 - 세척 공정
- 플라스틱 제품 제조 공장 - 증착 공정
- 인쇄 공장 - 레지스트 코팅
  - 에칭 공정
  - 레지스트 박리 공정
  기타

기타 휘발성 용제가 존재 (저장), 휘발성 가스가 가연성이 쓰이는 곳 등 다양한 곳에 방폭 기기가
요구되고 있습니다.


MONITOUCH V9 (비 점화 방폭 모델)의주의 사항

- 설치 각도는 90도입니다.
- Audio포트는 사용할 수 없습니다 (Zone2이외에는 사용 가능).
- V9120iSD-U800는 장착 브래킷이 8개 됩니다 (표준 모델은 4개).


MONITOUCH 애플리케이션 소개

문서화 (종이 절감)

PDF파일 출력 기능 (확장 장표 인쇄 기능)
- 미리 작성한 인쇄 포맷을 SD 카드에 PDF 파일로 저장할 수 있습니다.
- 인쇄 포맷은 PLC의 수치 표시 외에 그래프로 표시와 이미지 붙여 넣기 등도 가능합니다.
- PDF 파일 출력 페이지 추기가 가능하므로 1 파일에 저장할 수 있습니다. (업계 최초) (*4)
- 직접 네트워크 프린터로 인쇄도 가능합니다.

MONITOUCH EXPRESS 제 70호 V9시리즈 데이터 전송 서비스 소개
MONITOUCH EXPRESS 제 92호 장표 화면 PDF 출력에 의한 운용 개선
MONITOUCH EXPRESS 제 94호 V9시리즈 네트워크 프린터 지원


*4 당사 조사

태블릿 감시

VNC 서버 기능
- VNC 서버 기능 V9 시리즈 모든 모델에 표준으로 탑재되어 있기 때문에 추가 라이센스도 필요 없습니다.
-
태블릿 PC에 VNC 클라이언트의 애플리케이션을 설치하면 원격 위치에서도 V9 시리즈와 같은 화면을
표시하여 감시 / 제어 할 수 있습니다. (조작 금지 설정도 가능합니다.)

MONITOUCH EXPRESS 제 121호 V9-V9간의 원격 모니터링 사례 소개


원격 감시

VPN 서버 기능
- VPN 라우터 기능을 본체에 표준 탑재.
- 『간단』 『저렴한』 『안전』원격 감시가 가능합니다.
- 라우팅 기능으로 V9시리즈에 Ethernet 접속 된 PLC 나 각종 기기와의 원격 연결 수 있습니다.

MONITOUCH EXPRESS 제 48호 Web Machine Interface 소개
MONITOUCH EXPRESS 제 50호 Web Machine Interface 소개 - Part 2 –
MONITOUCH EXPRESS 제 77호 보전 업무의 효율화에 효과적인 원격 유지 보수를 소개
