※1 픽처, 3D 파츠, 비디오, RGB 입력(고속 모드 제외)만. ※2 확장 유선 LAN 지원 모델은 2CH ※3 무선 LAN 지원 모델에 한함 ※4 개발 중, 2024년 4월 발매 예정
항목 | V1008iSD | |
---|---|---|
전원 | 정격전압 | DC24V |
전압허용범위 | ±10% | |
허용순간 정전시간 | 1ms 이내 | |
소비전력(최대정격) | 25W 이하 | |
돌입전류 | 21A 이하, 6ms(주위온도 25℃)) | |
절연저항 | AC외부단자와 FG 간: DC500V, 10MΩ 이상 DC외부단자와 FG 간: DC500V, 10MΩ 이상 | |
물리적환경 | 사용주위온도 | 0 ~ 50℃ ※1 |
사용주위습도 | 85%RH 이하(결로가없을것, 최대습구온도 39℃ 이하) ※1 | |
사용고도 | 해발 2000m 이하 | |
사용분위기 | 부식성가스가없고, 먼지가심하지않을것(전도성먼지가없을것) | |
저장주위온도 | -10 ~ 60℃ ※1 | |
저장주위습도 | 85%RH 이하(결로가없을것, 최대습구온도 39℃ 이하) ※1 | |
오염도 | 2 | |
기계적 가동조건 | 내진동 | JIS B 3502(IEC61131-2) 준거 진동주파수 5~Hz 편진폭: 3.5mm, 9~150Hz 정가속도 : 9.8m/s2(1G), X, Y, Z 3방향 각 10회 |
내충격 | JIS B 3502(IEC61131-2) 준거 피크가속도 : 147m/s2(15G), X, Y, Z 3방향 각 3회(총 18회) | |
전기적 가동조건 | 내노이즈 | 노이즈전압: 1500Vp-p, 펄스폭 1μs, 상승시간 1ns 노이즈시뮬레이터에따름 |
내정전기방전 | IEC61000-4-2에준거, 접촉 6kV, 기중 8kV | |
설치조건 | 접지 | D종접지(제3종접지) FG/SG 분리 |
구조 | 보호구조전면: IP66 상당, Type 4X/13※2(방수패킹사용시) 후면: IP20 상당 설치구조패널매립설치 | |
냉각방식 | 자연공랭 | |

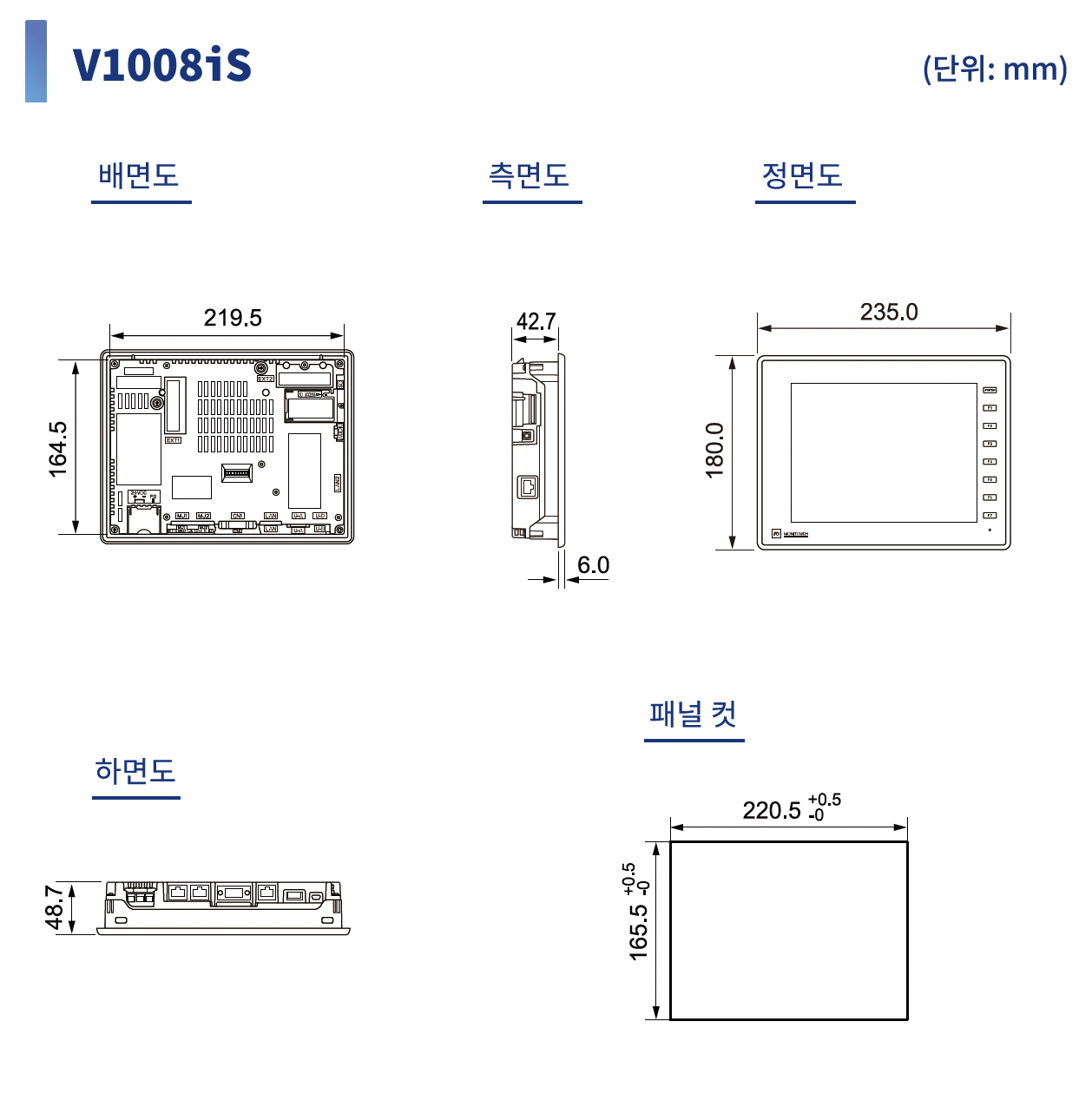

외형 W×H×D (mm) | 235.0×180.0×48.7 | |
패널컷 W×H (mm) | 220.5(+0.5/-0)×165.5(+0.5/-0) | |
무게(본체만) | 약 1.4kg | |
케이스 | 칼라 | 전면케이스, 표면시트: 라이트그레이/블랙(블랙모델), 후면케이스: 라이트그레이 |
재질 | PBT+GF30 수지 |
항목 | V1008iSD | |
---|---|---|
화면메모리(FROM) | 256M byte | |
백업메모리(SRAM) | 900K byte | |
표시부 | 표시장치 | TFT컬러 |
해상도 | 800×600 | |
표시사이즈 | 8.4인치 | |
표시컬러 | 1,677만컬러※3 | |
백라이트 | LED | |
백라이트수명 | 약 70,000시간 | |
터치스위치 | 방식 | 아날로그저항막방식 |
Function 스위치 | 구성수 | 8개 |
외부인터페이스 | D-Sub9핀 (CN1) | RS-232C/RS-422/RS-485 조보동기식데이터길이: 7, 8비트 패리티: 짝수, 홀수, 없음 스톱비트: 1, 2비트 전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500※4 bps |
모듈러8핀 (MJ1/MJ2) | RS-232C/RS-422/RS-485 (2선식) 조보동기식데이터길이: 7, 8비트 패리티: 짝수, 홀수, 없음 스톱비트: 1, 2비트 전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200bps | |
Ethernet | 1CH ※5 IEEE802.3(10BASE-T)/IEEE802.3u(100BASE-TX)/ IEEE802.3ab(1000BASE-T) 준거、Auto-MDIX 지원 | |
무선LAN ※6 | IEEE802.11b/g/n 준거(2.4GHz 대 ) | |
SD카드 | 1CH SD/SDHC/SDXC 카드지원 (최대2TB)、Class10 지원、UHS-Ⅰ 지원 | |
USB | Type A(Ver.3.0) 1CH、Type mini-B(Ver.2.0) 1CH | |
음성출력 | 1CH | |
시계 | 백업기간 | 5년 (주위온도 25℃) |
캘린더정밀도 | 월차 ±90초(주위온도 25℃, 전지백업시) | |
적합규격 | CE・UKCA ※7 | EN61000-6-2、EN61000-6-4 |
UL・cUL ※7 | UL61010-1/UL61010-2-201(E313548)、ANSI/UL121201/CSA C22.2 No.213 ※8 | |
KC | 지원 | |
전파법 ※6 ※7 | MIC(일본)、FCC(미국)、ISED(캐나다)、RE/UKCA(유럽)、KC(한국) | |
선급규격 ※7 ※9 ※10 | 일본해사협회 (NK), 로이드선급협회 (LR), 미국선급협회 (ABS), 노르웨이선급협회 (DNV) |
