V1012iS

프로그래머블 표시기 V10 시리즈 제품 소개 페이지

V1012iS

※1 픽처, 3D 파츠, 비디오, RGB 입력(고속 모드 제외)만.
※2 확장 유선 LAN 지원 모델은 2CH
※3 무선 LAN 지원 모델에 한함
※4 개발 중, 2024년 4월 발매 예정

V1012iS

V1012iSD

V1012iSB

V1012iSBD

사양

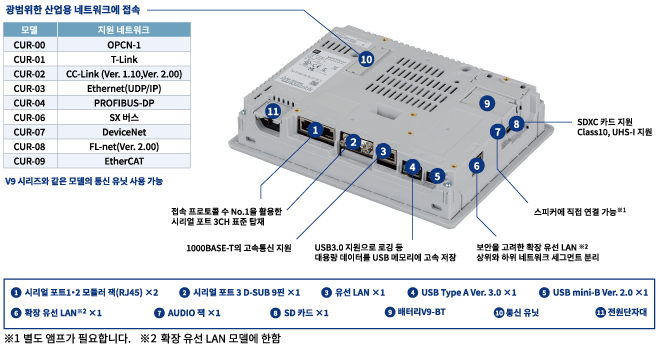

인터페이스
시스템구성

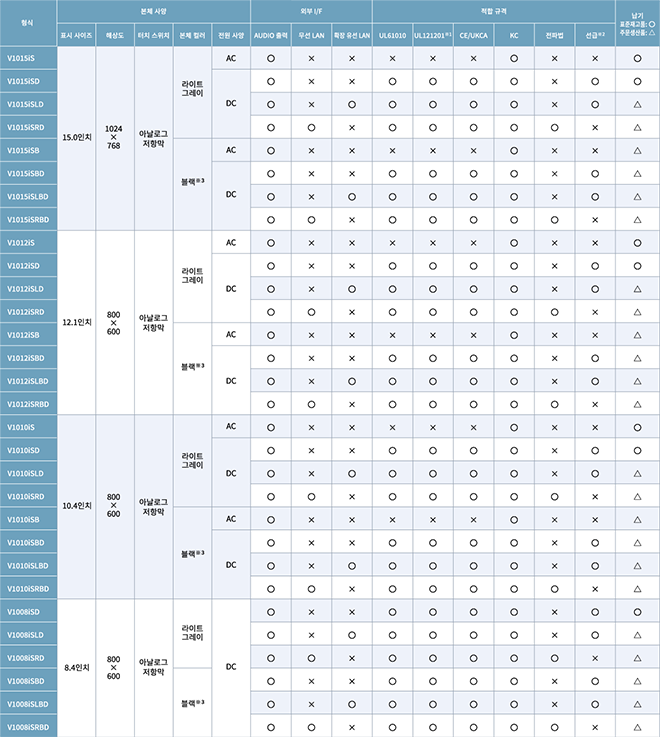

형식

일반 사양


항목		V1012iS	V1012iSD
전원	정격전압	AC100 ～ 240V	DC24V
	전압허용범위	-15%、+10％	±10％
	허용순간 정전시간	20ms 이내(AC 100V 이상)	1ms 이내
	소비전력(최대정격)	53VA 이하	25W 이하
	돌입전류	48A 이하, 3ms(주위온도 25℃))	23A 이하, 12ms(주위온도 25℃)
절연저항		AC외부단자와 FG 간: DC500V, 10MΩ 이상　　 DC외부단자와 FG 간: DC500V, 10MΩ 이상
물리적환경	사용주위온도	0 ～ 50℃ ※1
	사용주위습도	85%RH 이하(결로가없을것, 최대습구온도 39℃ 이하) ※1
	사용고도	해발 2000m 이하
	사용분위기	부식성가스가없고, 먼지가심하지않을것(전도성먼지가없을것)
	저장주위온도	-10 ～ 60℃ ※1
	저장주위습도	85%RH 이하(결로가없을것, 최대습구온도 39℃ 이하) ※1
	오염도	2
기계적 가동조건	내진동	JIS B 3502(IEC61131-2) 준거　 진동􏘓주파수 5～Hz 편진폭: 3.5mm, 9～150Hz 정가속도 : 9.8m/s2(1G), X, Y, Z 3방향　각 10회
기계적 가동조건	내충격	JIS B 3502(IEC61131-2) 준거　 피크가속도 : 147m/s2(15G), X, Y, Z 3방향　각 3회(총 18회)
전기적 가동조건	내노이즈	노이즈전압: 1500Vp-p, 펄스폭 1μs, 상승시간 1ns 노이즈시뮬레이터에따름	노이즈전압: 1000Vp-p, 펄스폭 1μs, 상승시간 1ns 노이즈시뮬레이터에따름
전기적 가동조건	내정전기방전	IEC61000-4-2에준거, 접촉 6kV, 기중 8kV
설치조건	접지	D종접지(제3종접지) FG/SG 분리
	구조	보호구조전면: IP66 상당, Type 4X/13※2(방수패킹사용시) 후면: IP20 상당 설치구조패널매립설치
	냉각방식	자연공랭

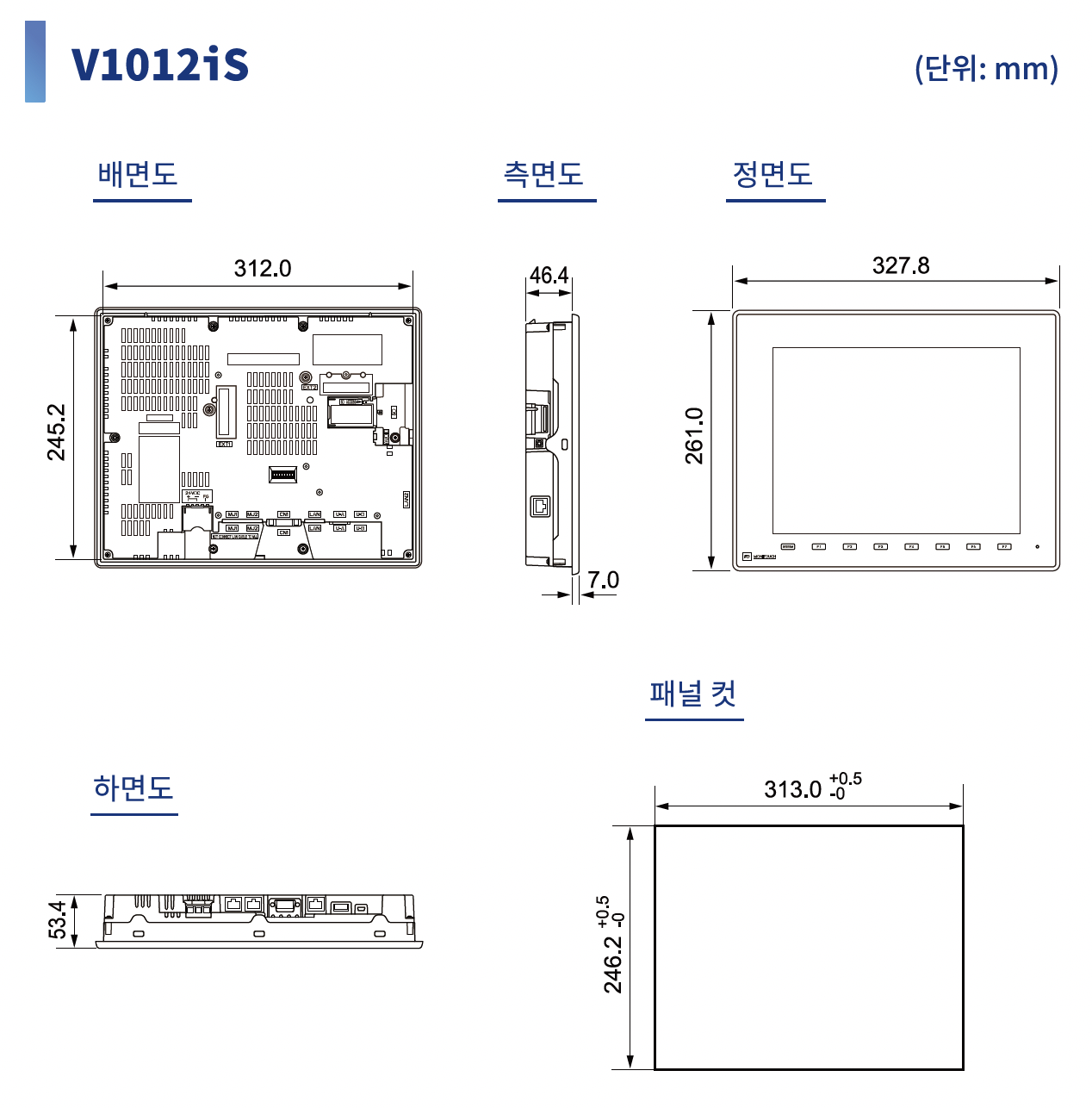

	외형 W×H×D (mm)	327.8×261.0×53.4
	패널컷 W×H (mm)	313.0(+0.5/-0)×246.2(+0.5/-0)
	무게（본체만）	약 2.6kg
케이스	칼라	전면케이스, 표면시트: 라이트그레이/블랙(블랙모델), 후면케이스: 라이트그레이
케이스	재질	PBT+GF30 수지

※1 고장의 원인이 되므로 습구온도 39℃ 이하에서 사용하십시오..
※2 DC 모델에 한함

성능 사양

항목		V1012iS
화면메모리(FROM）		256M byte
백업메모리(SRAM)		900K byte
표시부	표시장치	TFT컬러
	해상도	800×600
	표시사이즈	12.1인치
	표시컬러	1,677만컬러※3
	백라이트	LED
	백라이트수명	약 70,000시간
터치스위치	방식	아날로그저항막방식
Function 스위치	구성수	8개
외부인터페이스	D-Sub9핀 (CN1)	RS-232C/RS-422/RS-485 조보동기식데이터길이: 7, 8비트　패리티: 짝수, 홀수, 없음　스톱비트: 1, 2비트 전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500※4 bps
	모듈러8핀 (MJ1/MJ2)	RS-232C/RS-422/RS-485 (2선식) 조보동기식데이터길이: 7, 8비트　패리티: 짝수, 홀수, 없음　스톱비트: 1, 2비트 전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200bps
	Ethernet	1CH ※5 IEEE802.3(10BASE-T)/IEEE802.3u(100BASE-TX)/ IEEE802.3ab(1000BASE-T) 준거、Auto-MDIX 지원
	무선LAN ※6	IEEE802.11b/g/n 준거(2.4GHz 대 )
	SD카드	1CH SD/SDHC/SDXC 카드지원 (최대2TB)、Class10 지원、UHS-Ⅰ 지원
	USB	Type A(Ver.3.0) 1CH、Type mini-B(Ver.2.0) 1CH
	음성출력	1CH
시계	백업기간	5년 (주위온도 25℃)
시계	캘린더정밀도	월차 ±90초(주위온도 25℃, 전지백업시)
적합규격	CE・UKCA ※7	EN61000-6-2、EN61000-6-4
	UL・cUL ※7	UL61010-1/UL61010-2-201(E313548)、ANSI/UL121201/CSA C22.2 No.213 ※8
	KC	지원
	전파법 ※6 ※7	MIC(일본)、FCC(미국)、ISED(캐나다)、RE/UKCA(유럽)、KC(한국)
	선급규격 ※7 ※9 ※10	일본해사협회 (NK), 로이드선급협회 (LR), 미국선급협회 (ABS), 노르웨이선급협회 (DNV)
