프로그래머블 표시기 X1 시리즈 제품 소개 페이지
X112□iSD/X112□iSRD
※1 HMI 화면에서는픽쳐, 3D 파츠만대응 ※2 기능사양R 만
- 사양
- 인터페이스
- 시스템구성
- 형식
일반 사양
| 항목 | X112□iSD | X112□iSRD | |
|---|---|---|---|
| 전원 | 정격 전압 | DC24V | |
| 전압 허용 범위 | ±10% | ||
| 허용 순간 정전 시간 | 1ms 이내 | ||
| 소비 전력 (최대 정격) | 41W 이하 | ||
| 돌입 전류 | 24A 이하, 6ms (주위온도 25℃) | ||
| 절연 저항 | DC 외부 단자와 FG 사이: DC 500V, 10MΩ이상 | ||
| 물리적 환경 | 사용 주위 온도 | 0~45°C | |
| 사용 주위 습도 | 85% RH 이하 (결로가 없을 것, 최대 습구 온도 39℃ 이하) | ||
| 사용 고도 | 표고 2,000m 이하 | ||
| 사용 분위기 | 부식성 가스가 없고, 먼지가 심하지 않을 것 (도전성 먼지가 없을 것) | ||
| 저장 주위 온도 | -10~60°C | ||
| 저장 주위 습도 | 85% RH 이하 (결로가 없을 것, 최대 습구 온도 39℃ 이하) | ||
| 오염도 | 2 | ||
| 기계적 가동 조건 | 내 진동 | JIS B 3502 (IEC61131-2) 준거 진동 주파수: 5~9Hz 편진폭: 3.5mm, 9~150Hz 정가속도: 9.8m/s2 (1G) X, Y, Z 3방향 (각 10회) | |
| 내 충격 | JIS B 3502 (IEC61131-2) 준거 피크 가속도 147m/s2 (15G), X, Y, Z 3방향 각 3회 (총 18회) | ||
| 전기적 가동 조건 | 내 노이즈 | 노이즈 전압 1000 Vp-p, 펄스 폭: 1μs, 기동 시간: 1ns 노이즈 시뮬레이터에 의함 | |
| 내 정전기 방전 | IEC61000-4-2에 준거, 접촉 6kV, 기중 8kV | ||
| 설치 조건 | 접지 | D종 접지 (제3종접지) FG/SG는 X1 본체 내부에 접속 | |
| 보호 구조 | 패널 전면: IP66 상당 (방수 패킹 사용 시), 리어 케이스: IP20 상당 | ||
| 냉각 방식 | 자연 공랭 | ||
| 외형 치수 | 320 × 241 × 66.7 mm | ||
| 패널 컷 치수 | 309 × 230 mm | ||
| 질량 | 약3.2kg | ||
| 케이스 | 컬러 | Black | |
| 재질 | PBT+GF30 수지 (프런트 부분) | ||
성능 사양
| 항목 | X112□iSD | X112□iSRD | |
|---|---|---|---|
| 하드웨어 | 프로세서 | Intel Atom® ×5-E3940 | |
| 코어 수 / 스레드 수 | 4/4 | ||
| 메인 메모리 | □:1 4GB □:2 8GB ※1 | ||
| 내장 스토리지 | SSD(3D NAND): 64GB (빈공간 30GB) | ||
| 소프트웨어 | OS | Windows 10 IoT Enterprise 2019 LTSC(64bit) | |
| 표시부 사양 | 표시 디바이스 | TFT 컬러 | |
| 해상도 | WXGA：1,280 × 800 | ||
| 화면 크기 | 15.6인치 와이드 | ||
| 표시색 | 1,677만 색 (HMI 화면에서는 픽쳐, 3D 부분만 대응) | ||
| 명암비 | 1,000:1 | ||
| 백라이트 | LED | ||
| 백라이트 수명 | 약50,000시간 | ||
| 터치 스위치 | PCAP (정전용량방식) | ||
| 외부 인터페이스 | Etherne (t RJ-45) × 2 | 10BASE-T/100BASE-TX/1000BASE-T | |
| 시리얼포트(RJ- 45) × 1 | 조보동기식: RS-232C/RS-422/RS-485 (전환 가능) 데이터 길이: 7/8비트, 패리티: 짝수/홀수/없음, 정지 비트: 1/2비트, 보레이트: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps | ||
| USB-A Ver. 3.0 × 2 | Ver.3.0대응 （Low Speed1.5Mbps、Full Speed12Mbps、High Speed480Mbps、Super Speed5.0Gbps） | ||
| USB-A Ver. 2.0 × 2 | Ver.2.0대응 （Low Speed1.5Mbps、Full Speed12Mbps、High Speed480Mbps） | ||
| 음성 출력（AUDIO） × 1 | φ3.5 스테레오 미니 잭, 라인 출력 | ||
| 무선 LAN（WLAN） | ー | 1 × WLAN IEEE 802.11 ac/a/b/g/n | |
| Bluetooth | ー | 1 × Bluetooth | |
| HDMI | 1,280 × 800 | ||
| 시계 | 백업 기간 | 3년(주위 온도 25℃) | |
| 적응 규격 | CE 마킹 | 대응 | |
| UKCA | 대응 ※2 | ||
| UL · cUL | UL61010-1/UL61010-2-201 | ||
| KC | 대응 | ||
| 전파법 ※3 | 일본: MIC, 미국: FCC, 캐나다: ISED, 유럽: RED, 한국: KC, 대만: NCC | ||
- ※1 기능 사양 R이 없는 모델만 해당
- ※2 하드 Ver. b 이상
- ※3 무선 LAN 지원 모델만 해당

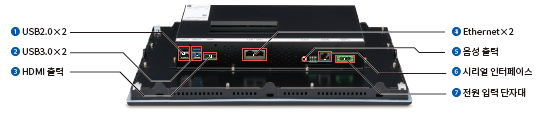

인터페이스
