X1151iSD/X1151iSRD

プログラマブル表示器”X1 series

X1 spec

※1 HMI 화면에서는픽쳐, 3D 파츠만대응
※2 기능사양R 만

  • 사양
  • 인터페이스
  • 시스템구성
  • 형식

일반 사양

항목 X1151iSD X1151iSRD
전원 정격 전압 DC24V
전압 허용 범위 ±10%
허용 순간 정전 시간 1ms 이내
소비 전력 (최대 정격) 51W 이하
돌입 전류 24A 이하, 6ms (주위온도 25℃)
절연 저항   DC 외부 단자와 FG 사이: DC 500V, 10MΩ이상
물리적 환경 사용 주위 온도 0~45°C
사용 주위 습도 85% RH 이하 (결로가 없을 것, 최대 습구 온도 39℃ 이하)
사용 고도 표고 2,000m 이하
사용 분위기 부식성 가스가 없고, 먼지가 심하지 않을 것 (도전성 먼지가 없을 것)
저장 주위 온도 -10~60°C
저장 주위 습도 85% RH 이하 (결로가 없을 것, 최대 습구 온도 39℃ 이하)
오염도 2
기계적 가동 조건 내 진동 JIS B 3502 (IEC61131-2) 준거
진동 주파수: 5~9Hz 편진폭: 3.5mm, 9~150Hz 정가속도: 9.8m/s2 (1G)
X, Y, Z 3방향 (각 10회)
내 충격 JIS B 3502 (IEC61131-2) 준거
피크 가속도 147m/s2 (15G), X, Y, Z 3방향 각 3회 (총 18회)
전기적 가동 조건 내 노이즈 노이즈 전압 1000 Vp-p, 펄스 폭: 1μs, 기동 시간: 1ns
노이즈 시뮬레이터에 의함
내 정전기 방전 IEC61000-4-2에 준거, 접촉 6kV, 기중 8kV
설치 조건 접지 D종 접지 (제3종접지)
FG/SG는 X1 본체 내부에 접속
보호 구조 패널 전면: IP66 상당 (방수 패킹 사용 시), 리어 케이스: IP20 상당
냉각 방식 자연 공랭
외형 치수 406 × 271 × 68.2 mm
패널 컷 치수 395 × 260 mm
질량 약3.9kg
케이스 컬러 Black
재질 PBT+GF30 수지 (프런트 부분)

성능 사양

항목 X1151iSD X1151iSRD
하드웨어 프로세서 Intel Atom® ×5-E3940
코어 수 / 스레드 수 4/4
메인 메모리 4GB
내장 스토리지 SSD(3D NAND): 64GB (빈􏘓공간 30GB)
소프트웨어 OS Windows 10 IoT Enterprise 2019 LTSC(64bit)
표시부 사양 표시 디바이스 TFT 컬러
해상도 FHD:1,920 × 1,080
화면 크기 15.6인치 와이드
표시색 1,677만 색 (HMI 화면에서는 픽쳐, 3D 부분만 대응)
명암비 1,000:1
백라이트 LED
백라이트 수명 약50,000시간
터치 스위치   PCAP (정전용량방식)
외부 인터페이스 Etherne (t RJ-45) × 2 10BASE-T/100BASE-TX/1000BASE-T
시리얼포트(RJ- 45) × 1 조보동기식: RS-232C/RS-422/RS-485 (전환 가능)
데이터 길이: 7/8비트, 패리티: 짝수/홀수/없음, 정지 비트: 1/2비트, 보레이트:
4800, 9600, 19200, 38400, 57600, 76800, 115200 bps
USB-A Ver. 3.0 × 2 Ver.3.0대응
(Low Speed1.5Mbps、Full Speed12Mbps、High Speed480Mbps、Super Speed5.0Gbps)
USB-A Ver. 2.0 × 2 Ver.2.0대응
(Low Speed1.5Mbps、Full Speed12Mbps、High Speed480Mbps)
음성 출력(AUDIO) × 1 φ3.5 스테레오 미니 잭, 라인 출력
무선 LAN(WLAN) 1 × WLAN
IEEE 802.11 ac/a/b/g/n
Bluetooth 1 × Bluetooth
HDMI 1,920 × 1,080
시계 백업 기간 3년(주위 온도 25℃)
적응 규격 CE 마킹 대응
UL · cUL UL61010-1/UL61010-2-201
KC 대응
전파법 ※1 일본: MIC, 미국: FCC, 캐나다: ISED, 유럽: RED, 한국: KC, 대만: NCC
  • ※1 무선 LAN 지원 모델만

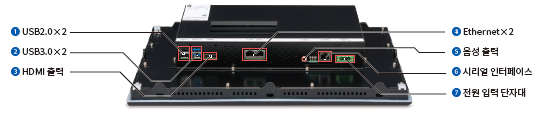

인터페이스

인터페이스

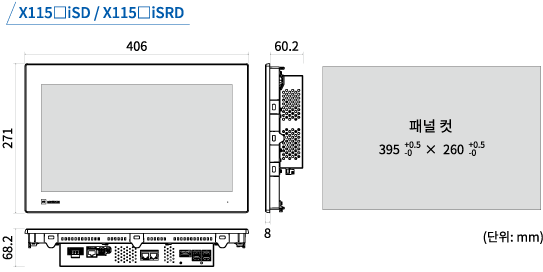

외형도/패널컷 수치

외형도/패널􏌩컷􏌩수치

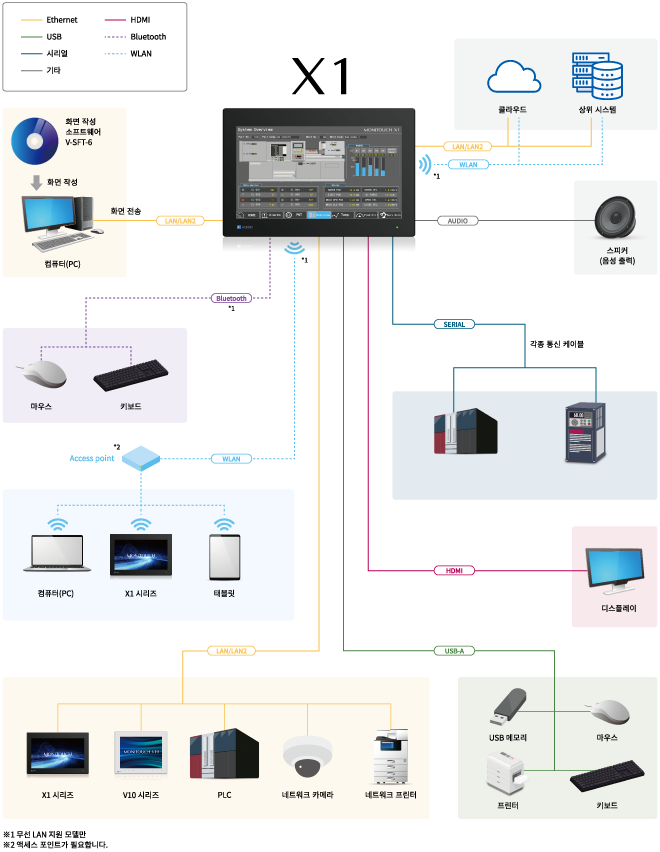

시스템구성

시스템구성

형식

형식
