Economy model with QVGA 256-color
S806C
S806CD
- 产品规格
- 接口
- 外形尺寸
产品规格
| 型式 | 5.7英寸 | |
|---|---|---|
| S806CD | ||
| 显示器规格 | 画面尺寸 | 5.7英寸 |
| 显示点数 | 320x240 | |
| 显示装置 | STN彩色LCD | |
| 显示色、灰度 | 256色 | |
| 背光灯 | LED | |
| 亮度调节 | 无 | |
| 触摸开关规格 | 触摸屏 | 模拟电阻膜 |
| 机械寿命 | 100万次以上 | |
| 外部接口规格 | COM1(D-Sub9针 凹) | RS-422/485 起止同步式、数据长度：7,8位 奇偶性：偶数、奇数、无 停止位：1,2位 传输速度：4800,9600,19200,38400,76800,115200,187500*1bps |
| COM2(D-Sub9针 凸) | RS-232C 起止同步式、数据长度：7,8位 奇偶性：偶数、奇数、无 停止位：1,2位 传输速度：4800,9600,19200,38400,76800,115200bps |
|
| USB | B型(Ver1.1) | |
| 时钟及 用户存储器规格 |
画面存储器（FROM） | 2MB |
| 备份存储器（SRAM） | 128KB*2 | |
| 时钟 | 有 | |
| 备份期限 | 5年（环境温度25℃） | |
| 日历精度 | 月差 ±90秒（环境温度25℃） | |
| 电源 | 额定电压 | DC24V |
| 电压容许范围 | DC24V±10% | |
| 物理环境 | 使用环境温度 | 0〜50℃ |
| 保存环境温度 | -10〜60℃ | |
| 保存环境湿度 | 85%RH以下（无结露、最高湿球温度39℃以下） | |
| 使用高度 | 标高2000m以下 | |
| 使用环境 | 无腐蚀性气体、尘埃不严重（无导电性尘埃） | |
| 污染度 | 污染度2 | |
| 设置条件 | 外形尺寸(mm) | 182.5x138.8x44.8 |
| 面板切割(mm) | 174x131(+0.5/-0) | |
| 外壳颜色 | 黑色 | |
| 保护结构 | 前面板：依据IP65（使用防水包装时） 后壳：依据IP20 形状：一体形 安装方法：面板内藏 |
|
| 规格 | CE | 对应EN61000-6-2 and EN61000-6-4 |
- *1 仅限于西门子公司MPI的连接
- *2 S806M10D除外
接口

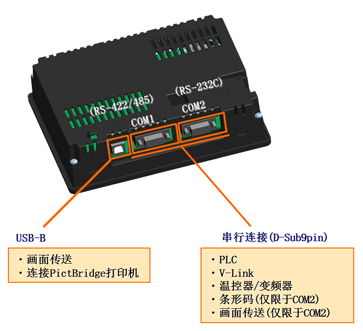

简洁的接口
简洁专业化的FA机器通讯接口

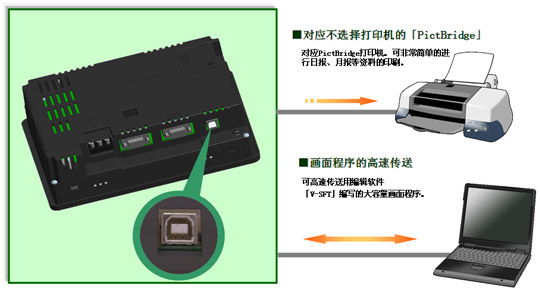

USB端口标准配置
从机(USB-B)接口
易于选定打印机

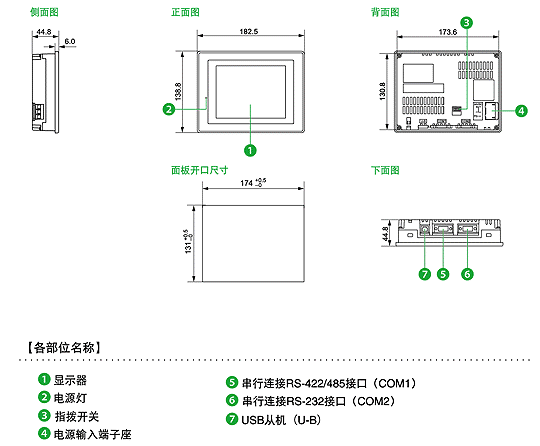

外形尺寸
