Product information page of Programmable Display V9100iC Series

V9100iC
series

  • 12inches
  • TFT
  • 16.7M color
  • VGA
  • 3ch serial
  • SD I/F
  • A/mini B USB
  • COM I/F
  • LAN 1ch

V9100iC series

V9100iC

  • AC power

V9100iCD

  • DC power

V9100iCB series

V9100iCB

  • AC power

V9100iCBD

  • DC power
  • 產品規格
  • 介面 / 外形圖、各部位名稱

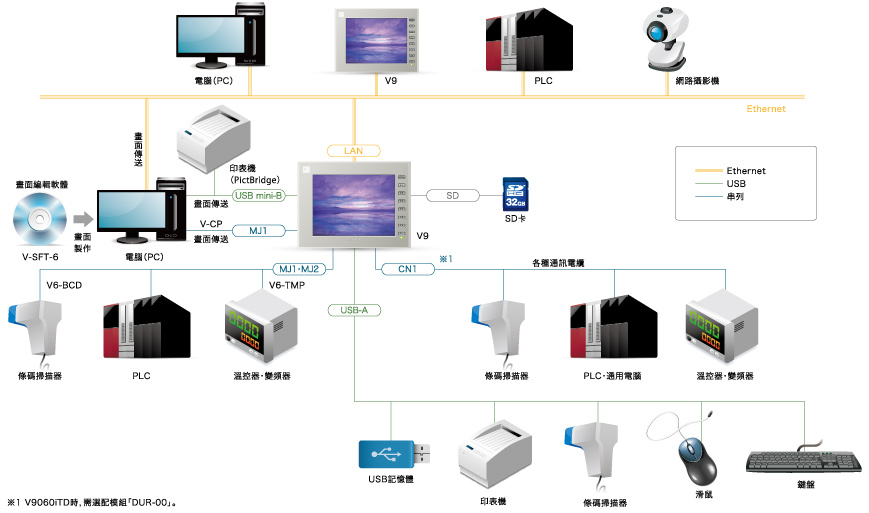

  • 系統構成

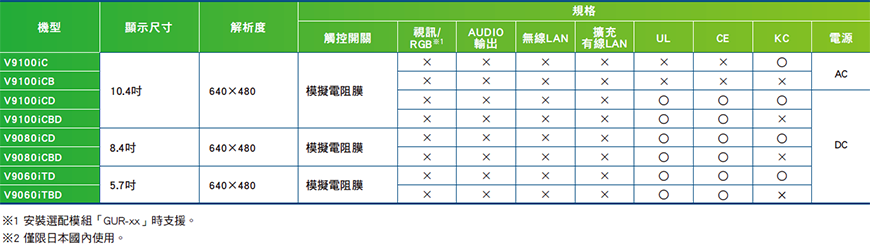

  • 型號構成

一般规格

V9100iC
電源 額定電壓 AC品AC100~240V、DC品DC24V
電壓允許範圍围 AC品-15%,+10%、DC品±10%
允許瞬間停電時間 AC品20ms以内、DC品1ms以内
消耗功率(最大額定) AC品50VA以下、DC品17W以下
絕緣電阻 DC500V 10MΩ以上
物理環境 動作環境溫度 0~50℃ ※1
動作周圍濕度 85%RH以下(無結露) ※1
使用高度 標高2,000m以下
使用環境 無腐蝕性氣體、塵埃不嚴重(無導電性塵埃)
保存溫度 -10~60℃ ※1
保存濕度 85%RH以下(無結露) ※1
過電壓種類 種類Ⅱ
污染度 污染度2
機械運行條件 耐振動 JIS B 3502(IEC61131-2)適用
振動頻率 5~9Hz 半振幅:3.5mm、9~150Hz 恆加速度 9.8m/s2(1G)、X,Y,Z 3方向(各10次)
耐衝擊 JIS B 3502(IEC61131-2)適用
最大加速度 147m/s2(15G)、X,Y,Z各3方向、各3回(計18次)
電氣運行條件 抗干擾 干擾電壓1,500Vp-p、脈衝幅1μs、上升時間1ns
耐靜電放電 適用IEC61000-4-2、接觸6kV、氣中(air)8kV
設置條件 接地 D種接地(第3種接地)FG、SG分離
構造 保護結構:IP66相當、Type 4X/13 ※2(使用防水圈時) 後蓋:IP20相當 形狀:一體型 安裝方法:面板嵌入安裝
冷卻方式 自然空冷
外形尺寸 W×H×D(mm) 303.8×231.0×54.0
面板開口尺寸 W×H(mm) 289.0×216.2(+0.5/-0)
質量(僅本體) 約2.0 kg
外殼顏色 淺灰(僅限黑色樣式 前蓋:黑色)
材質 PC樹脂
  • ※1 會造成故障,請在濕球溫度39℃以下使用。

性能規格

畫面記憶體(FROM) 64MB
備份記憶體(SRAM) 800KB
顯示部規格 顯示裝置 TFT彩色
顯示解析度 640×480
顯示尺寸 10.4吋
顯示顏色 1,677萬色 ※3
背光燈 LED
背光燈壽命 70,000 小時
觸控開關規格 方式 類比電阻膜
功能開關規格 構成數 8個
外部介面規格 D-Sub9針(CN1) RS-232C, RS-485(2線連接),RS-422(4線連接)
起止同步式 資料長:7、8位元 檢查位元:偶數、奇數、無 停止位元:1、2位
傳送速度:4800、9600、19200、38400、57600、76800、115200、187500※4 bps
8針MJ埠
(MJ1/MJ2)
RS-232C,RS-485(2線連接)
起止同步式 資料長:7、8位元 檢查位元:偶數、奇數、無 停止位元:1、2位
傳送速度:4800、9600、19200、38400、57600、76800、115200bps
SD卡 1槽 標準配備
Ethernet 1CH
傳送速度:100Mbps、
10Mbps
無線LAN -
USB Type A、Type mini-B(Ver.2.0)
語音輸出 -
時鐘 備份期間 5年(環境溫度25℃)
萬年曆精度 每月誤差 ±90秒(環境溫度25℃、無通電時)
適應規格 CE標示 ※5 EN61000-6-2、EN61000-6-4
UL・cUL ※5 UL61010-1、UL61010-2-201 ※6
KC ※7 對應
電波法 -
船級規格 -
  • ※2 僅限DC品。硬體Ver.b以後。
  • ※3 僅限圖片、3D元件、視頻、RGB輸入(高速模式除外)。除此以外為65,536色顯示。
  • ※4 僅限西門子公司(Siemens)製MPI/PPI連接(DUR-00未支援)。
  • ※5 僅限DC品。
  • ※6 硬體Ver.f以後。硬體Ver.a〜e為UL508。
  • ※7 黑色樣式未對應。
