Product information page of Programmable Display V9101iW Series

V9101iW
series

  • 10.1inches
  • TFT
  • 16.7M color
  • WSVGA
  • 3ch serial
  • SD I/F
  • A/mini B USB
  • COM I/F
  • LAN 2ch
  • Audio
  • Video option
  • RGB option

V9101iW series

V9101iWRLD

  • Wireless LAN
  • DC power

V9101iWLD

  • DC power
  • 產品規格
  • 介面 / 外形圖、各部位名稱
  • 系統構成
  • 型號構成

一般规格

V9101iW
電源 額定電壓DC品DC24V
電壓允許範圍围DC品±10%
允許瞬間停電時間DC品1ms以内
消耗功率(最大額定)DC品27W以下
絕緣電阻 DC500V 10MΩ以上
物理環境 動作環境溫度0~50℃ ※1
動作周圍濕度85%RH以下(無結露) ※1
使用高度標高2,000m以下
使用環境無腐蝕性氣體、塵埃不嚴重(無導電性塵埃)
保存溫度-10~60℃ ※1
保存濕度85%RH以下(無結露) ※1
過電壓種類種類Ⅱ
污染度污染度2
機械運行條件 耐振動JIS B 3502(IEC61131-2)適用
振動頻率 5~9Hz 半振幅:3.5mm、9~150Hz 恆加速度 9.8m/s2(1G)、X,Y,Z 3方向(各10次)
耐衝擊JIS B 3502(IEC61131-2)適用
最大加速度 147m/s2(15G)、X,Y,Z各3方向、各3回(計18次)
電氣運行條件 抗干擾干擾電壓1000Vp-p、脈衝幅1μs、上升時間1ns
耐靜電放電適用IEC61000-4-2、接觸6kV、氣中(air)8kV
設置條件 接地D種接地(第3種接地)FG、SG分離
構造保護結構:IP66相當、Type 4X/13 ※2 (使用防水圈時) 後蓋:IP20相當 形狀:一體型 安裝方法:面板嵌入安裝
冷卻方式自然空冷
外形尺寸 W×H×D(mm)278.5×198.5×53.2
面板開口尺寸 W×H(mm)257.0×183.0(+0.5/-0)
外殼顏色 淺灰
材質 PC樹脂
  • ※1 會造成故障,請在濕球溫度39℃以下使用。

性能規格

畫面記憶體(FROM) 64MB
備份記憶體(SRAM) 800KB
顯示部規格 顯示裝置TFT彩色
顯示解析度1024×600
顯示尺寸10.1吋
顯示顏色1,677萬色 ※3
背光燈LED
背光燈壽命50,000 小時
觸控開關規格 方式靜電容量
外部介面規格 D-Sub9針(CN1) RS-232C, RS-485(2線連接),RS-422(4線連接)
起止同步式 資料長:7、8位元 檢查位元:偶數、奇數、無 停止位元:1、2位
傳送速度:4800、9600、19200、38400、57600、76800、115200、187500※4 bps
8針MJ埠
(MJ1/MJ2)
RS-232C,RS-485(2線連接)
起止同步式 資料長:7、8位元 檢查位元:偶數、奇數、無 停止位元:1、2位
傳送速度:4800、9600、19200、38400、57600、76800、115200bps
SD卡1槽 標準配備
Ethernet2CH
傳送速度:100Mbps、
10Mbps
無線LAN ※5IEEE802.11b/g/n適用(2.4GHz)
USBType A、Type mini-B(Ver.2.0)
語音輸出1CH 標準配備
時鐘 備份期間5年(環境溫度25℃)
萬年曆精度每月誤差 ±90秒(環境溫度25℃、無通電時)
適應規格 CE標示EN61000-6-2、EN61000-6-4
UL・cULUL61010-1、UL61010-2-201※6
KC支援
電波法 ※5日本:TELEC
美國:FCC
歐洲:RE
韓國:KC
加拿大:IC RSS
船級規格-
  • ※2 硬體Ver. c以後。
  • ※3 僅限圖片、3D元件、視頻、RGB輸入(高速模式除外)。除此以外為65,536色顯示。
  • ※4 僅限西門子公司(Siemens)製MPI/PPI連接(DUR-00未支援)。
  • ※5 僅限無線LAN對應品。
  • ※6 硬體Ver.f以後。硬體Ver.a〜e為UL508。

外形圖、各部位名稱

(单位:mm)

側視圖 正視圖 背面圖
側視圖正視圖背面圖
仰視圖 面板開口
仰視圖面板開口
各部位名稱
  1. 1顯示器
  2. 2功能開關
  3. 3電源燈
  4. 4通訊介面模組用連接器(EXT1)
  5. 5脫落防止用鉤子
  6. 6選配模組用連接器(EXT2)
  7. 7SD 卡存取LED
  8. 8電池盒
  9. 9指撥開關
  10. 10USB 電纜固定用孔
  11. 11SD 卡用連接器(SD)
  1. 12音訊輸出用連接器(AUDIO)
  2. 13電源輸入端子台
  3. 14插槽1(MJ1)
  4. 15插槽2(MJ2)
  5. 16PLC 通訊連接器(CN1)
  6. 17100BASE-TX/10BASE-T用連接器(LAN)
  7. 18USB-A(U-A)
  8. 19USB mini-B(U-B)
  9. 20安裝孔
  10. 21無線LAN 外掛天線專用I/F
  11. 22100BASE-TX/10BASE-T用連接器(LAN2)

系統構成

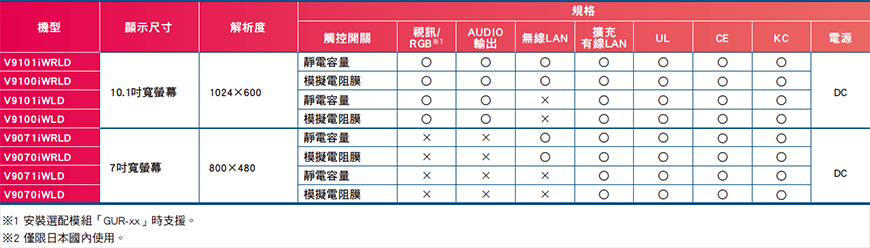

Advanced Model
