최대 8기종의 FA기기, 타사 PLC와의 접속이 가능

8Way통신이란

8Way통신은 Ethernet에 의한 접속(8프로토콜)과 시리얼에 의한 접속(3프로토콜)을 조합하여 최대 8기종의 타기종 타사 PLC 및 기타 주변기기와의 접속을 1대의 V8로 가능하게 합니다.

  • 8기종의 기기와 동시통신, 각 기기간의 데이터 송수신이 가능.
  • 복수 PLC 및 주변기기를 동시에 감시・조작.
  • 게이트웨이 기능으로 1대의 V8로 LAN상의 타 기기간 접속이 가능.

접속구성 예

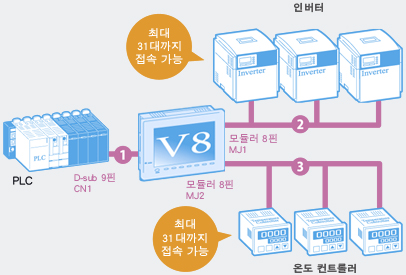

접속구성1 시리얼 통신(3포트)

다양한 FA기기의 네트워크를 구축

시리얼로 접속가능한 PLC 및 주변기기는 최대 3개 기종까지 확장. 장치/설비 내에 온도 컨트롤러와 인버터 등을 복수 사용하고 있는 경우에도 V8과 접속 가능합니다.

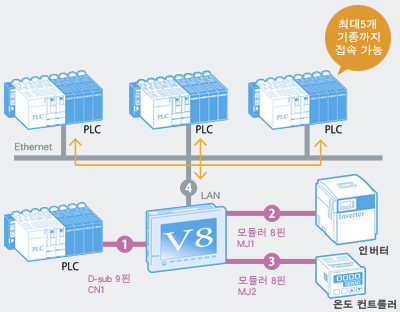

접속구성2리얼+ Ethernet 혼용 접속

최대 8개 기종 —— 여러 기기를 일원관리

종래의 온조/PLC와의 2Way통신에 더하여 Ethernet을 통한 접속도 조합 가능합니다.

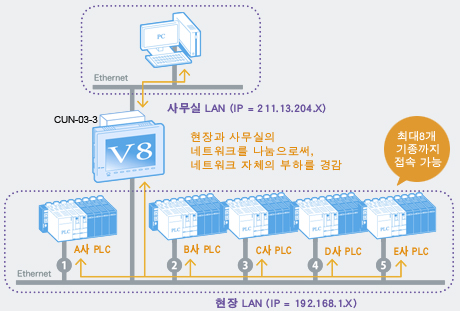

접속구성3Ethernet접속 img_hatsu

타 네트워크 간의 게이트웨이로

1 대의 V8로 8기종 PLC와 Ethernet접속이 가능합니다. 그리고 옵션 유닛(CUN-03-3)을 장착하여 Ethernet포트를 2포트로 증설함으로써, 게이트웨이로서 사용 가능합니다.
예를 들면 현장과 사무실 등 타 네트워크를 V8로 접속하여도 네트워크 자체에 부하가 걸리는 일 없이 데이터 송수신이 가능합니다.



사례

아이디어로 넓혀지는 다양한 용도

8Way통신에 의한 다양한 편리성

접속사례

CASE 1 각 장치의 장해 요인 분석으로

타 제조사 PLC 정보를 일원 관리

다양한 제조사의 장치가 있는 가공라인에서는 사용하고 있는 PLC 제조사도 다양합니다. 8Way통신이라면 각 장치의 상태를 1대의 V8에 집약. 각 장치의 「문제발생 요인의 분석」을 원거리에서도 간단하게 확인할 수 있습니다.

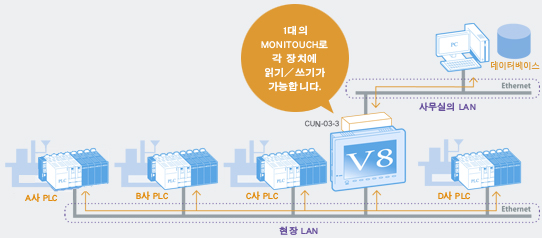

CASE 2 생산조건・설계 데이터의 모니터링용으로

복수의 장치/설비에 대한 데이터의 읽기/쓰기

새로운 설비와 이전 장비의 다양한 PLC가 혼재되어 있는 환경에서도 8Way통신이라면 각 장치에 대한 생산조건의 쓰기/읽기가 가능. 또한, V8을 게이트웨이로 함으로써 타 네트워크와의 접속을 가능하게 하여, 상위 시스템에 생산조건 등의 쓰기 / 읽기가 가능하게 됩니다.

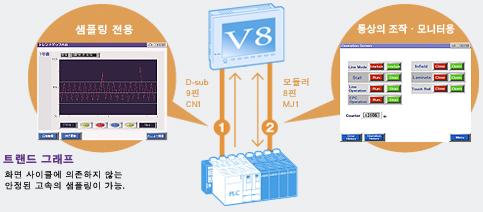

CASE 3실시간 모니터링

고속 샘플링

통신포트를 2포트로 나누어서 접속합니다. 하나는 통상의 조작/모니터용으로, 타 하나는 샘플링 전용으로 설정함으로써, 안정된 고속의 샘플링을 실현.
