V810N series 제품소개

Product information page of Programmable Display V8 Series

V810Nseries

V810iSN/V810SN

V810iSN

V810SN

V810iTN/V810TN

V810iTN

V810TN

V810iCN/V810CN

V810iCN

V810CN

사양
외형도
시스템구성
다운로드
Models

일반사양

		V810xSN/ V810xTN	V810xCN	V810xSDN/ V810xTDN	V810xCDN
전원	정격 전압	AC100〜240V		DC24V
	전압 허용 범위	AC100〜240V±10％		DC24V±10%
	허용 순간 정전 시간	20ms 이내		1ms 이내
	소비전력 (최대정격）	70VA 이하	60VA 이하	25W 이하	20W 이하
	돌입전류	20A,10ms (AC100V)	16A,6ms (AC100V)	20A,2ms (DC24V)	20A,1ms (DC24V)
	돌입전류	40A,10ms (AC200V)	32A,7ms (AC200V)	20A,2ms (DC24V)	20A,1ms (DC24V)
절연저항		DC500V 10MΩ이상
물리적 환경	동작주위온도	0℃〜+50℃
	저장주위온도	-10℃〜+60℃
	상대습도	85％RH이하(결로 없을 것, 최대습구온도39℃이하） _※1
	사용 분위기	부식성 가스가 없고, 분진이 심하지 않을 것. 그리고, 전도성 분진이 없을 것
	사용고도	표고2000m 이하
	오염도 _※2	오염도2
기계의 가동조건	내진동	진동 주파수 10〜150Hz, 가속도 9.8m/s ²(1G), 편진폭 0.075mm, X,Y,Z 3 방향 각 1시간
기계의 가동조건	내충격	펄스파형 정현반파, 피크가속도 147m/s ²（15G）, X,Y,Z 각 3방향, 각 6회
전기적 가동 조건	내소음	1500Vp-p(펄스폭:1 μs, 기동시간:1ns）
전기적 가동 조건	내정전기방전	IEC61000-4-2 에 준거, 접촉 6kV, 기중 8kV
설치조건	접지	D종 접지, FG/SG분리
	구조	보호구조: 프런트 패널:IP65 준거(방수 패킹 사용시) 리어 케이스:IP20 준거 형상:일체형　부착방법: 패널 매입설치
	냉각방식	자연 냉각
	질량	약2.5kg
	외형 치수 W×H×D(mm)	303.8×231.0×69.0
	패널컷 치수(mm)	289.0×216.2(+0.5/-0)
케이스 컬러		회색
재질		PC/ABS 수지

※1 고장의 원인이 되므로 습구온도39℃이하에서 사용하여 주십시오.
※2 기기가 사용되는 환경에서의 도전성물질 발생정도를 나타내는 지표입니다. 오염도2는 비도전성 오염만 발생합니다. 단, 가끔 응결로 인해 일시적인 도전이 발생할 수 있는 환경입니다.

성능사양

		V810xSN	V810xTN	V810CN
표시부 사양	작화 메모리	12.5Mbyte		4.5Mbyte
	표시 디바이스	TFT컬러
	표시 분해능　 가로×세로 (도트)	800×600	640×480
	표시 사이즈	10.4인치
	표시 컬러	65536컬러（BLINK 없음）/ 32768컬러（BLINK 있음）
	백라이트	LED
	백라이트 자동소등 기능	상시점등, 임의설정
	POWER램프	정상동작 상태에서 점등. 백라이트 이상(백라이트 품절 등)검출시에 깜박
	콘트라스트 조정	없음
	휘도 조정	3단계(매크로의 경우는 128단계）
표시 문자수	1/4각	가로100 문자×세로75 행	가로80 문자×세로60 행
	반각	가로100 문자×세로37 행	가로80 문자×세로30 행
	전각	가로50 문자×세로37 행	가로40 문자×세로30 행
문자 확대율		가로 1~8 배　세로 1~8 배
터치 스위치 사양	스위치 분해능	아날로그: 1024(가로)×1024(세로)	아날로그: 1024(가로)×1024(세로) 매트릭스: 40(가로)×24(세로)
	기계적 수명	100만회 이상
	표면처리	하드 코팅, 논글레어 처리5%
기능 스위치 사양	구성수	8개
외부 인터페이스 사양	D-Sub9 핀 (CN1)	RS-232C 또는 RS-422/RS-485　조보동기식 데이터 비트:7,8비트　패리티: 홀수, 짝수, 없음 정지 비트:1,2 비트 전송속도:4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 _※3bps
	모듈러 8핀 (MJ1/MJ2)	RS-232C 또는 RS-422/RS-485(2선식)　조보동기식 데이터 비트:7,8비트　패리티: 홀수, 짝수, 없음 정지 비트:1,2 비트 전송속도:4800, 9600, 19200, 38400, 57600, 76800, 115200bps
	CF카드 인터페이스	CompactFlash ^TM준거
	Ethernet	IEEE802.3 준거s 전송속도:100Mbps, 10Mbps 사용 케이블:100 Ω 언실드 트위스트 패어, 카테고리 5, 최대 길이=100m
	USB	A 타입・B타입(Ver1.1)
시계 및 백업 메모리 사양	배터리 사양	동전형 리튬 A1배터리
	백업 메모리	512Kbyte		128Kbyte
	백업 기간	5년(주위 온도25℃)
	캘린더 정밀도	±90초/월(주위 온도25℃)

※3 SIEMENS사 MPI포트 직결만

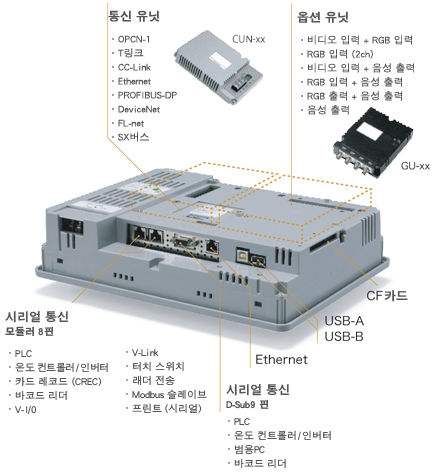

인터페이스

외형도・각 부분 명칭

외형도

( mm)

측면도	정면도	후면도

하면도	패널컷아웃

각 부분 명칭

디스플레이
POWER 램프
기능 스위치
통신 유닛용 커넥터(CN5)
옵션 유닛용 커넥터(CN7)
배터리 폴더
CF 카드용 커넥터(CF)
딥 스위치
전원 입력 단자대

시리얼 통신 모듈러 8 핀(MJ1)
시리얼 통신 모듈러 8 핀(MJ2)
시리얼 통신 D-Sub 9핀(CN1)
100BASE-TX/10BASE-T용 커넥터(LAN)
USB 슬레이브(U-B)
USB 마스터(U-A)
USB 케이블 잠금장치 고정용 나사구멍

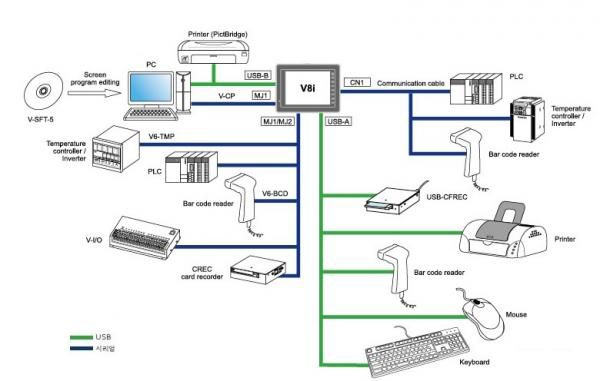

시스템구성

V8i 시리즈

V8 시리즈

다운로드

V810N 시리즈

항목	내용	언어	갱신일	파일 사이즈
하드 시방서	Hardware specifications for V8 series 2016NE3	English	2012/12/3	7，827KB	다운로드
접속 메뉴얼	The connection and communication parameters for the V8 series and controllers are explained in details. 2201NE12	English	2012/8/10	34，912KB	다운로드
CAD	CAD Data of V810SN/V810TN series	English	2009/7/10	7，735KB	다운로드
CAD	CAD Data of V810CN series	English	2009/7/1	5，839KB	다운로드

V810

【Functional specification】

i:	High-performance type (With built-in LAN port and optional unit port )
None:	Standard type (Without built-in LAN port nor optional unit port *)

*V810iCN: without optional unit port

【Device specification】

S:	TFT color LCD (SVGA)
T:	TFT color LCD (VGA)
C:	TFT color LCD (VGA)

【Touch switch specification】

None:	Analog
M:	Matrix

【Power supply specification】

None:	100 - 240 VAC specification
D:	24 VDC specification (CE/UL/cUL approved)
