V812N series

  • 12.1 inches
  • TFT
  • 64K color
  • 3ch serial
  • CF
  • AB USB
  • COM I/F
  • SVGA

High-performance model SVGA 65,536 colors

V812iSN

  • Ethernet
  • option
  • RGB option
  • option

V812SN

  • Ethernet option

  • 사양
  • 외형도
  • 시스템구성
  • 다운로드
  • Models

일반사양

V812xSN V812xSDN
전원 정격 전압AC100〜240VDC24V
전압 허용 범위AC100〜240V±10％DC24V±10%
허용 순간 정전 시간20ms 이내1ms 이내
소비전력
(최대정격） 		70VA 이하30W 이하
돌입전류20A,10ms(AC100V)30A,1ms
40A,10ms(AC200V)
절연저항 DC500V 10MΩ이상
물리적
환경 		동작주위온도0℃〜+50℃
저장주위온도-10℃〜+60℃
상대습도85％RH이하(결로 없을 것, 최대습구온도39℃이하） ※1
사용 분위기부식성 가스가 없고, 분진이 심하지 않을 것.
그리고, 전도성 분진이 없을 것
사용고도표고2000m 이하
오염도 ※2 오염도2
기계의
가동조건 		내진동진동 주파수 10〜150Hz, 가속도 9.8m/s 2(1G),
편진폭 0.075mm, X,Y,Z 3 방향 각 1시간
내충격펄스파형 정현반파, 피크가속도 147m/s 2（15G）,
X,Y,Z 각 3방향, 각 6회
전기적
가동 조건 		내소음1500Vp-p(펄스폭:1 μs, 기동시간:1ns）
내정전기방전IEC61000-4-2 에 준거, 접촉 6kV, 기중 8kV
설치조건 접지D종 접지, FG/SG분리
구조보호구조: 프런트 패널:IP65 준거(방수 패킹 사용시)
리어 케이스:IP20 준거
형상:일체형　부착방법: 패널 매입설치
냉각방식자연 냉각
질량약2.9kg
외형 치수 W×H×D(mm)326.4×259.6×69.0
패널컷 치수(mm)313.0×246.2(+0.5/-0)
케이스
컬러 		회색
재질 PC/ABS 수지
  • ※1 고장의 원인이 되므로 습구온도39℃이하에서 사용하여 주십시오.
  • ※2 기기가 사용되는 환경에서의 도전성물질 발생정도를 나타내는 지표입니다. 오염도2는 비도전성 오염만 발생합니다. 단, 가끔 응결로 인해 일시적인 도전이 발생할 수 있는 환경입니다.

성능사양

표시부
사양 		작화 메모리12.5Mbyte
표시 디바이스TFT컬러
표시 분해능　
가로×세로
(도트) 		800×600
표시 사이즈12.1인치
표시 컬러65536컬러（BLINK 없음）/ 32768컬러（BLINK 있음）
백라이트LED
백라이트
자동소등 기능 		상시점등, 임의설정
POWER램프정상동작 상태에서 점등.
백라이트 이상(백라이트 품절 등)검출시에 깜박
콘트라스트 조정없음
휘도 조정3단계(매크로의 경우는 128단계）
표시
문자수 		1/4각가로100 문자×세로75 행
반각가로100 문자×세로37 행
전각가로50 문자×세로37 행
문자
확대율 		가로 1~8 배　세로 1~8 배
터치
스위치
사양 		스위치 분해능아날로그:1024(가로)×1024(세로)
매트릭스:50(가로)×30(세로)
기계적 수명100만회 이상
표면처리하드 코팅, 논글레어 처리5%
기능
스위치
사양 		구성수8개
외부
인터페이스
사양 		D-Sub9 핀
(CN1) 		RS-232C 또는 RS-422/RS-485　조보동기식
데이터 비트:7,8비트　패리티: 홀수, 짝수, 없음
정지 비트:1,2 비트
전송속도:4800, 9600, 19200, 38400, 57600,
76800, 115200, 187500 ※3bps
모듈러 8핀
(MJ1/MJ2) 		RS-232C 또는 RS-422/RS-485(2선식)　조보동기식
데이터 비트:7,8비트　패리티: 홀수, 짝수, 없음
정지 비트:1,2 비트
전송속도:4800, 9600, 19200, 38400,
57600, 76800, 115200bps
CF카드
인터페이스 		CompactFlash TM준거
EthernetIEEE802.3 준거
전송속도:100Mbps, 10Mbps
사용 케이블:100 Ω 언실드 트위스트 패어,
카테고리 5, 최대 길이=100m
USBA 타입・B타입(Ver1.1)
시계 및
백업
메모리
사양 		배터리 사양동전형 리튬 A1배터리
백업 메모리SRAM　512Kbyte
백업 기간5년(주위 온도25℃)
캘린더 정밀도±90초/월(주위 온도25℃)
  • ※3　SIEMENS사 MPI포트 직결만

인터페이스

　

외형도・각 부분 명칭

외형도

( mm)

측면도 정면도 후면도
측면도 정면도 후면도
하면도 패널컷아웃
하면도 패널컷아웃

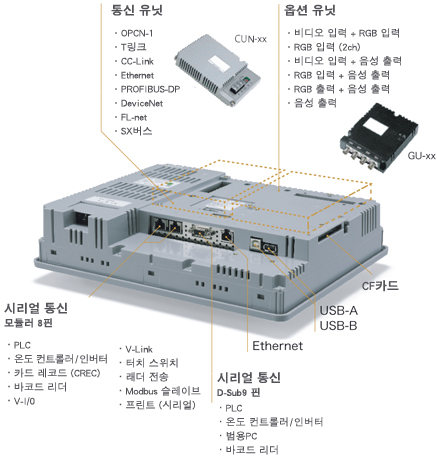

Part Names
  1. 1디스플레이
  2. 2POWER 램프
  3. 3기능 스위치
  4. 4통신 유닛용 커넥터(CN5)
  5. 5옵션 유닛용 커넥터(CN7)
  6. 6배터리 폴더
  7. 7CF 카드용 커넥터(CF)
  8. 8딥 스위치
  9. 9전원 입력 단자대
  1. 10시리얼 통신 모듈러 8 핀(MJ1)
  2. 11시리얼 통신 모듈러 8 핀(MJ2)
  3. 12시리얼 통신 D-Sub 9핀(CN1)
  4. 13100BASE-TX/10BASE-T용 커넥터(LAN)
  5. 14USB 슬레이브(U-B)
  6. 15USB 마스터(U-A)
  7. 16USB 케이블 잠금장치 고정용 나사구멍

시스템구성

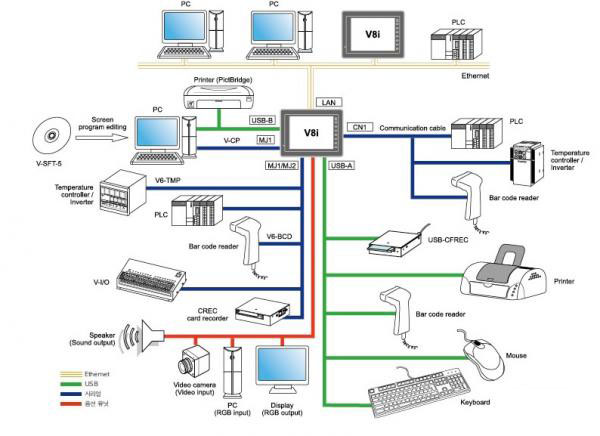

V8i 시리즈

　

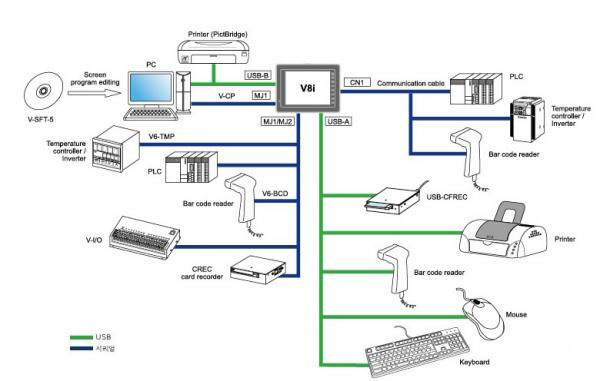

V8 시리즈

　

다운로드

V812N 시리즈

항목 내용 언어 갱신일 파일 사이즈
하드 시방서 Hardware specifications for V8 series
2016NE3

English

2012/12/37，827KB다운로드
접속 메뉴얼 The connection and communication parameters for the V8 series and controllers are explained in details. 2201NE12English2012/8/1034，912KB다운로드
CAD CAD Data of V812N seriesEnglish2009/7/109，480KB다운로드
V812
　

【Functional specification】

i: High-performance type
(With built-in LAN port and optional unit port )
None: Standard type
(Without built-in LAN port nor optional unit port)
S
　

【Touch switch specification】

None: Analog
M: Matrix
　

【Power supply specification】

None: 100 - 240 VAC specification
D: 24 VDC specification (CE/UL/cUL approved)
N
