V9060iT series

Product information page of Programmable Display V9060iT Series

V9060iT series

V9060iTD

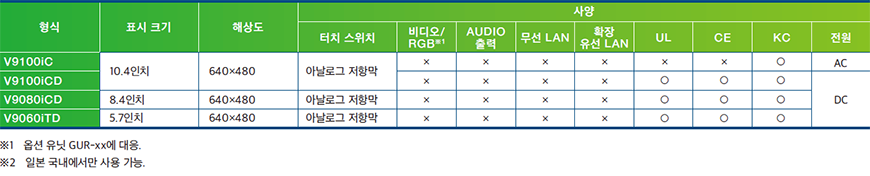

사양 Line up
외부인터페이스사양 / 외형도＆각부 명칭
시스템 구성
형식 목록

일반사양

		V9060iT
전원	정격전압	DC24V
	전압허용범위	±10％
	허용순간 정전시간	1ms 이내
	소비전력(최대정격)	13W 이하
절연저항		DC500V 10MΩ 이상
물리적 환경	동작 주위온도	0∼50℃ ^※1
	동작 주위습도	85%RH 이하(결로가 없을 것) ^※1
	사용 고도	표고 2,000m 이하
	사용 분위기	부식성 가스 없고, 먼지가 심하지 않은 것(도전성 먼지가 없을 것)
	보존 온도	-10∼60℃ ^※1
	보존 습도	85%RH 이하(결로가 없을 것) ^※1
	과전압 카테고리	카테고리Ⅱ
	오염도	오염도2
기계의 가동조건	내진동	JIS B 3502(IEC61131-2) 준거 진동 주파수 5~9Hz 편진폭:3.5mm, 9~150Hz 정가속도 9.8m/s2(1G), X, Y, Z 3방향(각 10회)
기계의 가동조건	내충격	JIS B 3502(IEC61131-2) 준거 피크 가속도 147m/s2(15G), X, Y, Z 각 3방향, 각 3회(합계 18회)
전기적 가동조건	내노이즈	노이즈전압 1,000Vp-p, 펄스폭 1μs, 기동시간 1ns
전기적 가동조건	내정전기 방전	IEC61000-4-2에 준거, 접촉 6kV, 공기의 8kV
설치조건	접지	D종 접지(제3종 접지) FG, SG는 분리
	구조	패널 전면 표면:IP66 준수 , 형식 4X/13 ( 방수 가스켓을 설치하는 경우 ) 후면 케이스:IP20 을 충족합니다 . 형상: 일체형 설치방법: 패널매입설치
	냉각방식	자연공랭
	외형치수 W×H×D(mm)	182.5×138.8×53.0
	패널 컷 W×H(mm)	174.0×131.0（+0.5/-0）
	무게(본체만)	약 740 g
케이스 색상		라이트 그레이(블랙 모델만, 프런트 케이스: 블랙)
재질		PC 수지

※1 고장의 원인이 되므로 습구 온도 39℃ 이하에서 사용하십시오.

성능 사양

화면 메모리(FROM)		64M byte
백업 메모리(SRAM)		800K byte
표시부 사양	표시 디바이스	TFT컬러
	표시 분해 가능	640×480
	표시 사이즈	5.7인치
	표시 컬러	26만 컬러 ^※2
	백라이트	LED
	백라이트 수명	50,000시간
터치스위치 사양	방식	아날로그 저항막
펑크션스위치 사양	구성수	6개
외부 인터페이스	D-Sub 9핀(CN1)^※3	RS-232C·RS-485(2선식)·RS-422(4선식) 조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트 전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps
	모듈러 8핀 （MJ1/MJ2）	RS-232C·RS-485(2선식)·RS-422(4선식) ^※4 조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트 전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500^※5bps
	SD카드	1슬롯 표준장비
	Ethernet	1CH 전송속도: 100Mbps, 10Mbps
	무선 LAN	-
	USB	Type A, Type mini-B(Ver.2.0)
	음성 출력	-
시계	백업 기간	5년(주위온도 25℃)
시계	달력 정확도	월차±90초(주위온도 25℃, 무통전 때)
적응 규격	CE마킹	EN61000-6-2、EN61000-6-4
	UL･cUL	UL61010-1、UL61010-2-201 ^※6、ANSI/ISA 12.12.01
	KC ^※7	대응
	전파법	-
선급 규격		일본 해사 협회(NK) 미국 선급 협회(ABS) 로이드 선급 협회(LR) 노르웨이 선급 협회(DNV)
