  4. V9100iC series

Product information page of Programmable Display V9100iC Series

V9100iC
series

  • 12inches
  • TFT
  • 16.7M color
  • VGA
  • 3ch serial
  • SD I/F
  • A/mini B USB
  • COM I/F
  • LAN 1ch

V9100iC series

V9100iC

  • AC power

V9100iCD

  • DC power
  • 사양 Line up
  • 외부인터페이스사양 / 외형도&각부 명칭
  • 시스템 구성

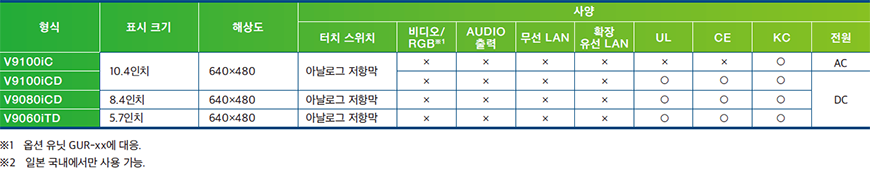

  • 형식 목록

일반사양

V9100iC
전원정격전압AC품 AC100~240V, DC품 DC24V
전압허용범위AC품 -15%, +10%, DC품 ±10%
허용순간 정전시간AC품 20ms 이내, DC 품 1ms 이내
소비전력(최대정격)AC품 50VA 이하, DC품 17W 이하
절연저항DC500V 10MΩ 이상
물리적 환경동작 주위온도0∼50℃ ※1
동작 주위습도85%RH 이하(결로가 없을 것) ※1
사용 고도표고 2,000m 이하
사용 분위기부식성 가스 없고, 먼지가 심하지 않은 것(도전성 먼지가 없을 것)
보존 온도-10∼60℃ ※1
보존 습도85%RH 이하(결로가 없을 것) ※1
과전압 카테고리카테고리Ⅱ
오염도오염도2
기계의 가동조건내진동JIS B 3502(IEC61131-2) 준거
진동 주파수 5~9Hz 편진폭:3.5mm, 9~150Hz 정가속도 9.8m/s2(1G), X, Y, Z 3방향(각 10회)
내충격JIS B 3502(IEC61131-2) 준거
피크 가속도 147m/s2(15G), X, Y, Z 각 3방향, 각 3회(합계 18회)
전기적 가동조건내노이즈노이즈전압 1,500Vp-p, 펄스폭 1μs, 기동시간 1ns
내정전기 방전IEC61000-4-2에 준거, 접촉 6kV, 공기의 8kV
설치조건접지D종 접지(제3종 접지) FG, SG는 분리
구조보호 구조: IP66 상당, Type 4X/13 ※2(방수 패킹 사용 시) 리어 케이스: IP20 상당 형상: 일체형 장착 방법: 패널 매입 장착
냉각방식자연공랭
외형치수 W×H×D(mm)303.8×231.0×54.0
패널 컷 W×H(mm)289.0×216.2(+0.5/-0)
케이스 색상라이트 그레이(블랙 모델만, 프런트 케이스: 블랙)
재질PC 수지
  • ※1 고장의 원인이 되므로 습구 온도 39℃ 이하에서 사용하십시오.

성능 사양

화면 메모리(FROM)64M 바이트
백업 메모리(SRAM)800K바이트
표시부 사양표시 디바이스TFT컬러
표시 분해 가능640×480
표시 사이즈10.4인치
표시 컬러1,677만 컬러 ※3
백라이트LED
백라이트 수명70,000시간
터치스위치 사양방식아날로그 저항막
펑크션스위치 사양구성수8개
외부 인터페이스D-Sub 9핀(CN1)RS-232C, RS-485(2선 연결 ), RS-422(4선 연결 )
조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트
전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500※4 bps
모듈러 8핀
(MJ1/MJ2)
RS-232C, RS-485(2선 연결 )
조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트
전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200bps
SD카드1슬롯 표준장비
Ethernet1CH
전송속도: 100Mbps,
10Mbps
무선 LAN-
USBType A, Type mini-B(Ver.2.0)
음성 출력-
시계백업 기간5년(주위온도 25℃)
달력 정확도월차±90초(주위온도 25℃, 무통전 때)
적응 규격CE마킹 ※5EN61000-6-2、EN61000-6-4
UL・cUL ※5UL61010-1、UL61010-2-201 ※6
KC ※7대응
전파법-
선급 규격-
  • ※2 DC품만、하드 Ver.b 이후.
  • ※3 픽처, 3D 파츠, 비디오, RGB 입력(고속 모드제외)만. 그 이외는 65,536색 표시.
  • ※4 지멘스 MPI/PPI 연결만(DUR-00에서는 비대응).
  • ※5 DC품만.
  • ※6 하드 Ver.f 이후、하드 Ver.a~e는 UL508.
  • ※7 블랙 모델은 미대응.

외형도&각부 명칭

(단위:mm)

측면도정면도배면도
측면도정면도배면도
하면도패널 컷
하면도패널 컷
각부 명칭
  1. 1디스플레이
  2. 2Function 스위치
  3. 3POWER 램프
  4. 4통신 인터페이스 유닛용 커넥터(EXT1)
  5. 5탈락 방지용 부위
  6. 6옵션 유닛용 커넥터(EXT2)
  7. 7SD카드 액세스 LED
  8. 8배터리 홀더
  9. 9딥스위치
  10. 10USB 케이블 고정용 구멍
  11. 11SD카드용 커넥터(SD)
  1. 12음성 출력용 커넥터(AUDIO)
  2. 13전원 입력 단자대
  3. 14모듈러 잭1(MJ1)
  4. 15모듈러 잭2(MJ2)
  5. 16PLC통신 커넥터(CN1)
  6. 17100BASE-TX/10BASE-T용 커넥터(LAN)
  7. 18USB-A(U-A)
  8. 19USB mini-B(U-B)
  9. 20설치구멍

시스템 구성



Lite Model

Lite Model
MONITOUCH
