Product information page of Programmable Display V9101iW Series

V9101iW
series

  • 10.1inches
  • TFT
  • 16.7M color
  • WSVGA
  • 3ch serial
  • SD I/F
  • A/mini B USB
  • COM I/F
  • LAN 2ch
  • Audio
  • Video option
  • RGB option

V9101iW series

V9101iWRLD

  • Wireless LAN
  • DC power

V9101iWLD

  • DC power
  • 사양 Line up
  • 외부인터페이스사양 / 외형도&각부 명칭
  • 시스템 구성

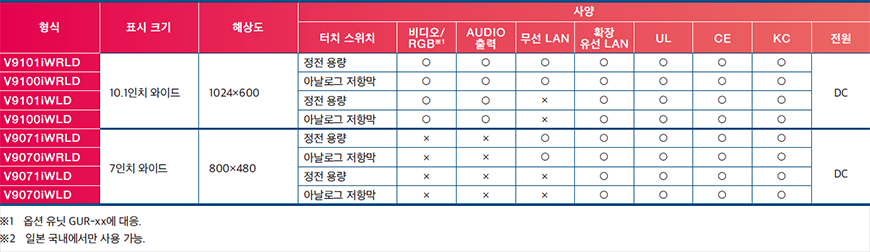

  • 형식 목록

일반사양

V9101iW
전원 정격전압DC품 DC24V
전압허용범위DC품 ±10%
허용순간 정전시간DC 품 1ms 이내
소비전력(최대정격)DC품 27W 이하
절연저항 DC500V 10MΩ 이상
물리적 환경 동작 주위온도0∼50℃ ※1
동작 주위습도85%RH 이하(결로가 없을 것) ※1
사용 고도표고 2,000m 이하
사용 분위기부식성 가스 없고, 먼지가 심하지 않은 것(도전성 먼지가 없을 것)
보존 온도-10∼60℃ ※1
보존 습도85%RH 이하(결로가 없을 것) ※1
과전압 카테고리카테고리Ⅱ
오염도오염도2
기계의 가동조건 내진동JIS B 3502(IEC61131-2) 준거
진동 주파수 5~9Hz 편진폭:3.5mm, 9~150Hz 정가속도 9.8m/s2(1G), X, Y, Z 3방향(각 10회)
내충격JIS B 3502(IEC61131-2) 준거
피크 가속도 147m/s2(15G), X, Y, Z 각 3방향, 각 3회(합계 18회)
전기적 가동조건 내노이즈노이즈전압 1000Vp-p, 펄스폭 1μs, 기동시간 1ns
내정전기 방전IEC61000-4-2에 준거, 접촉 6kV, 공기의 8kV
설치조건 접지D종 접지(제3종 접지) FG, SG는 분리
구조

패널 전면 표면:IP66 준수 , 형식 4X/13 ※2( 방수 가스켓을 설치하는 경우 ) 후면 케이스:IP20 을 충족합니다 .
형상: 일체형 설치방법: 패널매입설치

냉각방식자연공랭
외형치수 W×H×D(mm)278.5×198.5×53.2
패널 컷 W×H(mm)257.0×183.0(+0.5/-0)
케이스 색상 라이트 그레이
재질 PC 수지
  • ※1 고장의 원인이 되므로 습구 온도 39℃ 이하에서 사용하십시오.

성능 사양

화면 메모리(FROM) 64M 바이트
백업 메모리(SRAM) 800K바이트
표시부 사양 표시 디바이스TFT컬러
표시 분해 가능1024×600
표시 사이즈10.1인치
표시 컬러1,677만 컬러 ※3
백라이트LED
백라이트 수명50,000시간
터치스위치 사양 방식정전용량
외부 인터페이스 D-Sub 9핀(CN1) RS-232C, RS-485(2선 연결), RS-422(4선 연결)
조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트
전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500※4 bps
모듈러 8핀
(MJ1/MJ2)
RS-232C, RS-485(2선 연결)
조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트
전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200bps
SD카드1슬롯 표준장비
Ethernet2CH
전송속도: 100Mbps,
10Mbps
무선 LAN ※5IEEE802.11b/g/n 준거(2.4GHz)
USBType A, Type mini-B(Ver.2.0)
음성 출력1CH 표준장비
시계 백업 기간5년(주위온도 25℃)
달력 정확도월차±90초(주위온도 25℃, 무통전 때)
적응 규격 CE마킹 EN61000-6-2、EN61000-6-4
UL・cUL UL61010-1、UL61010-2-201 ※6
KC대응
전파법 ※5일본: TELEC
미국: FCC
캐나다: IC RSS
유럽: RE
한국: KC
선급 규격-
  • ※2 하드 Ver.c 이후
  • ※3 픽처, 3D 파츠, 비디오, RGB 입력(고속 모드제외)만. 그 이외는 65,536색 표시.
  • ※4 지멘스 MPI/PPI 연결만(DUR-00에서는 비대응).
  • ※5 무선 LAN 대응품만.
  • ※6 하드 Ver.f 이후、하드 Ver.a~e는 UL508.

외형도&각부 명칭

(단위:mm)

측면도 정면도 배면도
측면도정면도배면도
하면도 패널 컷
하면도패널 컷
각부 명칭
  1. 1디스플레이
  2. 2Function 스위치
  3. 3POWER 램프
  4. 4통신 인터페이스 유닛용 커넥터(EXT1)
  5. 5탈락 방지용 부위
  6. 6옵션 유닛용 커넥터(EXT2)
  7. 7SD카드 액세스 LED
  8. 8배터리 홀더
  9. 9딥스위치
  10. 10USB 케이블 고정용 구멍
  11. 11SD카드용 커넥터(SD)
  1. 12음성 출력용 커넥터(AUDIO)
  2. 13전원 입력 단자대
  3. 14모듈러 잭1(MJ1)
  4. 15모듈러 잭2(MJ2)
  5. 16PLC통신 커넥터(CN1)
  6. 17100BASE-TX/10BASE-T용 커넥터(LAN)
  7. 18USB-A(U-A)
  8. 19USB mini-B(U-B)
  9. 20설치구멍
  10. 21무선 LAN 외부 부착 안테나용 커넥터
  11. 22100BASE-TX/10BASE-T용 커넥터(LAN2)

시스템 구성



Advanced Model

Advanced Model
