Product information page of Programmable Display V9150iX Series

V9150iX
series

  • 15inches
  • TFT
  • 16.7M color
  • XGA
  • 3ch serial
  • SD I/F
  • A/mini B USB
  • COM I/F
  • LAN 1ch
  • Audio
  • Video option
  • RGB option

V9150iX series

V9150iX

  • AC power

V9150iXD

  • DC power
  • 사양 Line up
  • 외부인터페이스사양 / 외형도＆각부 명칭
  • 시스템 구성
  • 형식 목록

일반사양

V9150iX
전원 정격전압 AC품 AC100~240V, DC품 DC24V
전압허용범위 AC품 -15%, +10%, DC품 ±10%
허용순간 정전시간 AC품 20ms 이내, DC 품 1ms 이내
소비전력(최대정격) AC품 90VA 이하, DC품 40W 이하
절연 저항 DC500V 10MΩ 이상
물리적 환경 동작 주위온도 0∼40℃※1
동작 주위습도 85%RH 이하(결로가 없을 것)※1
사용 고도 표고 2,000m 이하
사용 분위기 부식성 가스 없고, 먼지가 심하지 않은 것(도전성 먼지가 없을 것)
보존 온도 -10∼60℃※1
보존 습도 85%RH 이하(결로가 없을 것)※1
과전압 카테고리 카테고리Ⅱ
오염도 오염도2
기계적 가동 조건 내진동 JIS B 3502(IEC61131-2) 준거
진동 주파수 5~9Hz 편진폭:3.5mm, 9~150Hz 정가속도 9.8m/s2(1G), X, Y, Z 3방향(각 10회)
내충격 JIS B 3502(IEC61131-2) 준거
피크 가속도 147m/s2(15G), X, Y, Z 각 3방향, 각 3회(합계 18회)
전기적 가동 조건 내노이즈 노이즈전압 1,500Vp-p ※2, 펄스폭 1μs, 기동시간 1ns
내정전기 방전 IEC61000-4-2에 준거, 접촉 6kV, 공기의 8kV
설치 조건 접지 D종 접지(제3종 접지) FG=SG
구조

보호 구조: IP66 상당, Type 4X/13 ※3(방수 패킹 사용 시)　리어 케이스: IP20 상당　형상: 일체형　장착 방법: 패널 매입 장착
냉각방식 자연공랭
외형치수 W×H×D(mm) 382.8×312.8×80.8
패널 컷 W×H(mm) 369.4×299.4（+0.5/-0）
무게(본체만) 약 4.7 kg
케이스 색 프런트 케이스: 실버, 리어 케이스: 라이트 그레이
재질 프런트 케이스: 알루미늄, 리어 케이스: PC 수지
  • ※1 고장의 원인이 되므로 습구 온도 39℃ 이하에서 사용하십시오.

성능 사양

화면 메모리(FROM) 64M byte
백업 메모리(SRAM) 800K byte
표시부 사양 표시 장치 TFT 컬러
표시 해상도 1024×768
표시 크기 15인치
표시색 1,677만 색 ※4
백라이트 LED
백라이트 수명 100,000시간
터치스위치 사양 방식 아날로그 저항막
기능 스위치 사양 구성 수 8개
외부 인터페이스 D-Sub 9핀(CN1) RS-232C, RS-485(2선 연결 ), RS-422(4선 연결 )
조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트
전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500※5 bps
모듈러 8핀
（MJ1/MJ2）		 RS-232C, RS-485(2선 연결 )
조보 동기식 데이터길이: 7, 8비트 패리티: 짝수,홀수, 없음 스톱 비트: 1, 2비트
전송속도: 4800, 9600, 19200, 38400, 57600, 76800, 115200bps
SD카드 1슬롯 표준장비
Ethernet 1CH
전송속도: 100Mbps,
10Mbps
무선 LAN ※6 IEEE802.11b/g/n 준거(2.4GHz)
USB Type A, Type mini-B(Ver.2.0)
음성 출력 1CH 표준장비
시계 백업 기간 5년(주위온도 25℃)
달력 정확도 월차±90초(주위온도 25℃, 무통전 때)
적응 규격 CE마킹 ※3 EN61000-6-2、EN61000-6-4 ※7
UL･cUL ※3※8 UL61010-1、UL61010-2-201
KC ※7 대응
전파법 ※6 일본: TELEC
선급 규격 ※3※7 일본 해사 협회(NK)
미국 선급 협회(ABS)
로이드 선급 협회(LR)
노르웨이 선급 협회(DNV)
  • ※2 V9150iXD:1,000Vp-p
  • ※3 DC품만.
  • ※4 픽처, 3D 파츠, 비디오, RGB 입력(고속 모드제외)만. 그 이외는 65,536색 표시.
  • ※5 지멘스 MPI/PPI 연결만(DUR-00에서는 비대응).
  • ※6 무선 LAN 대응품만.
  • ※7 무선 LAN 대응품은 미대응.
  • ※8 하드 Ver.f 이후、하드 Ver.a~e는 UL508.

외형도＆각부 명칭

(단위:mm)

측면도 정면도 배면도
측면도 정면도 배면도
하면도 패널 컷
하면도 패널 컷
각부 명칭
  1. 1디스플레이
  2. 2Function 스위치
  3. 3POWER 램프
  4. 4통신 인터페이스 유닛용 커넥터(EXT1)
  5. 5탈락 방지용 부위
  6. 6옵션 유닛용 커넥터(EXT2)
  7. 7SD카드 액세스 LED
  8. 8배터리 홀더
  9. 9딥스위치
  10. 10USB 케이블 고정용 구멍
  11. 11SD카드용 커넥터(SD)
  1. 12음성 출력용 커넥터(AUDIO)
  2. 13전원 입력 단자대
  3. 14모듈러 잭1(MJ1)
  4. 15모듈러 잭2(MJ2)
  5. 16PLC통신 커넥터(CN1)
  6. 17100BASE-TX/10BASE-T용 커넥터(LAN)
  7. 18USB-A（U-A）
  8. 19USB mini-B（U-B）
  9. 20설치구멍
  10. 21무선LAN 외장안테나용 커넥터(WLAN)
  11. 22100BASE-TX/10BASE-T용 커넥터(LAN2)

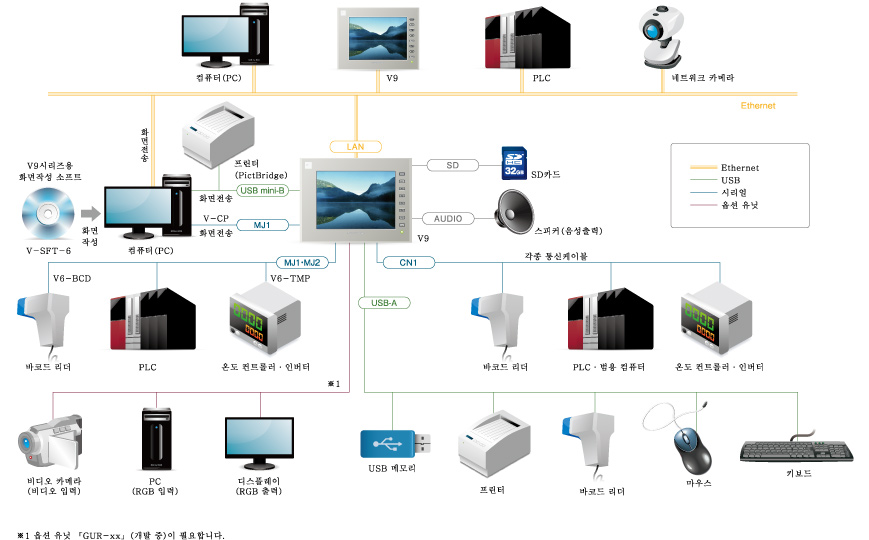

시스템 구성

　

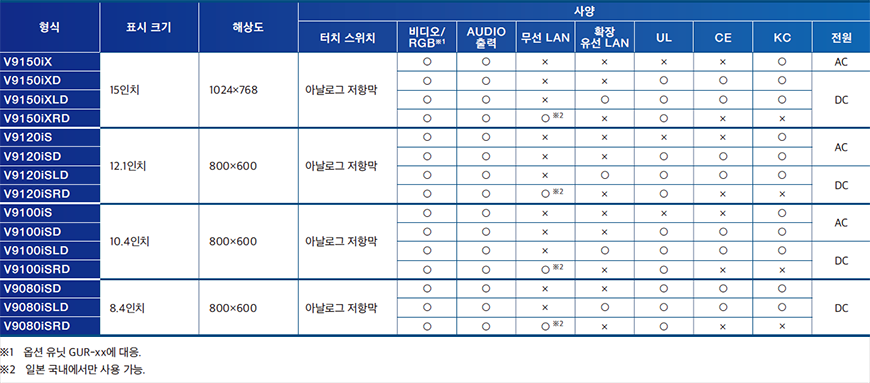

Standard Model

Standard Model
MONITOUCH
