8Ｗａｙ通訊（連接構成）
可以與最多8種機型的FA機器，不同品牌的PLC間連接。
8Way通訊是Ethernet的連接(8種通訊協定)與串列的連接(3種通訊協定)相組合，最多8個不同機種，不同廠牌的PLC以及不同的周邊機器間的連接於1台V8中實現。
- 可與8種機型的機器同時通訊，進行各機器間的資料交換。
- 同時監視，操作多台PLC及周邊機器。
- 利用閘道功能，用1台V8可連接在LAN上有的各種機器。
連接構成範例

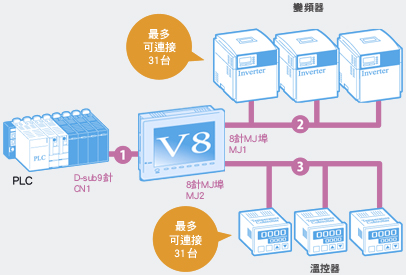

連接構成1串列連接(3埠)
構築多種FA機器的網路
可串列連接的PLC及周邊機器最多可擴展到3種機型。即使在裝置/設備内使用複數ｫn控器或變頻器等，V8也可連接。

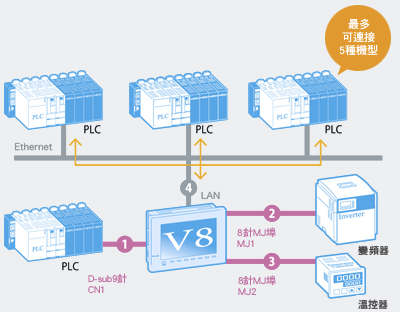

連接構成 2 串列 +Ethernet 混合連接
最多 8 種機型 —— 一元化管理多彩的機器
加上與原有的溫控/PLC的2Way通訊，還可建構透過Ethernet的連接。

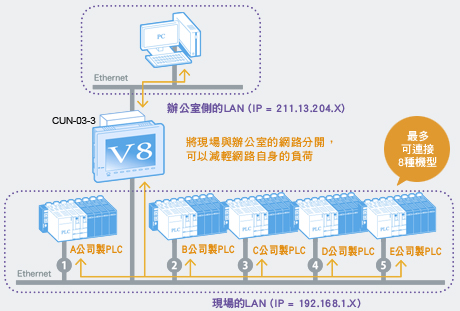

連接構成3 Ethernet連接 “業界首創”
作為不同網路間的閘道
可用1台V8與8種機型的PLC透過Ethernet連接。並且，安裝選配模組(CUN-03-3)，増設第二個Ethernet埠，可作為閘道使用。例如，現場與辦公室之間即使用V8連接不同網路，也可以傳收資料而不會給網路自身帶來負荷。
8Way通訊(連接範例)
匯集各種智慧，拓展多種用途
連接範例

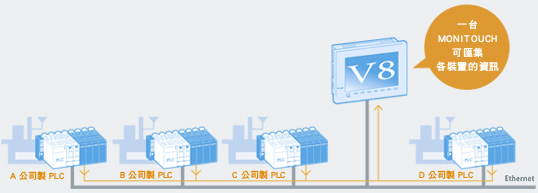

CASE 1 解析各裝置的問題要因
一元化管理不同廠牌的PLC資訊
在配置有不同廠牌的裝置加工線，所使用的PLC製造商也不同。若採用8Way通訊，則各裝置的狀態都集中到1台V8上。各裝置的「問題要素的分析」即使相互遠離也能簡單解決。

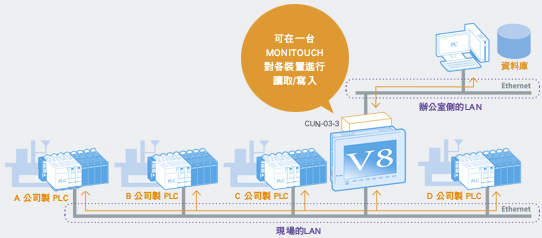

CASE 2 用於生産條件、設定資料的讀取
用於多台裝置/設備的資料讀取/寫入
即使在新舊不同的裝置，各種PLC混裝的環境下，8Way通訊也能對各裝置進行生産條件的寫入/讀取。另外將V8作為閘道，可連接不同網路，對上位的系統進行生産條件等的讀取/寫入。

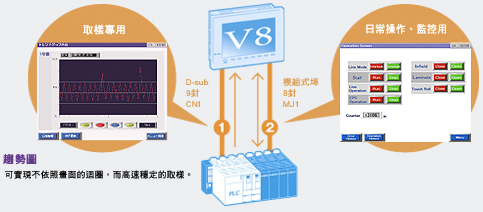

CASE 3 實現即時的資訊表示
高速取樣
