V808CH 系列
V808iCHx
V808CH
- 規格
- 外形圖
- 系統構成
- 下載
- 型號
規格
一般規格
| V808iCHx | V808CHx | ||
|---|---|---|---|
| 電源 | 額定電壓 | DC24V | |
| 電壓允許範圍 | DC24V±10% | ||
| 允許瞬間停電時間 | 1ms以内 | ||
| 消耗功率(最大額定) | 10W以下 | ||
| 突波電流 | 20A, 2ms | ||
| 絕緣電阻 | DC500V 10MΩ以上 | ||
| 物理環境 | 動作環境溫度 | 0°C – +40°C | |
| 保存環境溫度 | -10°C – +60°C | ||
| 相対濕度 | 85% RH 以下(無結露，最大濕球溫度在39℃以下)※1 | ||
| 使用氛圍 | 無腐蝕性氣體，無大量塵埃，無導電性塵埃 | ||
| 使用高度 | 海拔2000m 以下 | ||
| 污染度※2 | 污染度2 | ||
| 機械運行條件 | 耐振動 | 振動頻率 10〜150Hz，加速度 9.8m/s2(1G)， 片振幅 0.075mm，X,Y,Z 3 方向 各1小時 | |
| 耐衝擊 | 脈衝波形 正弦半波，峰值加速度 147m/s2(15G)， X，Y，Z，各3方向，各6次 | ||
| 電氣 運行條件 | 抗干擾 | 1000Vp-p(脈衝寛度:1μs，上升時間:1ns) | |
| 耐靜電放電 | 符合IEC61000-4-2，接觸6kV，空氣中8kV | ||
| 設置條件 | 接地 | D 類接地，FG/SG分離 | |
| 構造 | 保護構造: 前面板:符合IP65(裝配I/F蓋子,CF蓋子,LAN蓋子時) | ||
| 冷卻方式 | 自然空冷 | ||
| 重量 | 單體 約1.2kg | ||
| 外形尺寸 W×H×D(mm) | 259.0×232.0×55.0(緊急停止零件除外) | ||
| 外殼顏色 | 黒色 | ||
| 材質 | PC/ABS樹脂 | ||
- ※1有可能引發故障，因此請在濕球溫度39℃以下使用。
- ※2顯示使用該機器的工作環境的導電性物質發生程度的指標。污染度2是只發生非導電性的污染。但是，因偶爾的凝結可能會引起短暫的導電環境。
性能規格
| V808iCHx | V808CHx | ||
|---|---|---|---|
| 顯示部 規格 | 畫面記憶體 | 12.5MB | 4.5MB |
| 顯示裝置 | TFT彩色 | ||
| 顯示解析度 横×縱(點) | 640×480 | ||
| 顯示尺寸 | 7.5吋 | ||
| 顯示顏色 | 65,536 色(無閃爍)/32768 色(有閃爍) | ||
| 背光燈 | 冷陰極管 | ||
| 背光燈自動熄滅功能 | 常時點亮，任意設定 | ||
| 電源燈 | 正常工作狀態時點亮 | ||
| 對比度調整 | 無 | ||
| 亮度調整 | 無 | ||
| 顯示 文字數 | 1/4形 | 横80字元×縱60行 | |
| 半角 | 横80字元×縱30行 | ||
| 全形 | 横40字元×縱30行 | ||
| 字元 放大率 | 横1〜8倍 縱1〜8倍 | ||
| 觸控開關 規格 | 開關解析度 | 類比: 1024(横)×1024(縱) | |
| 機械使用壽命 | 100 萬次以上 | ||
| 表面處理 | 硬膜，亞光處理 5% | ||
| 功能鍵規格 | 構成數 | 12個(4個：外部直接輸出) | |
| 方式 | 薄膜按鍵開關 | ||
| 機械壽命 | 100萬次以上 | ||
| 緊急停止開關規格 | 方式 | 壓鎖式(b接點 2電路) | |
| 機械壽命 | 10萬次以上 | ||
| 額定電壓 | DC24V | ||
| 額定電流 | 1A(阻性負載) | ||
| 鑰匙開關規格 | 接點 | a接點 1電路 | |
| 機械壽命 | 25萬次以上 | ||
| 電氣壽命 | 10萬次以上(開關頻度1200次/小時) | ||
| 安全警示開關3段 | 方式 | 3段(a接點,2電路*) | |
| 機械壽命 | OFF → ON: 100 萬次以上 OFF → ON → OFF: 10萬次以上 | ||
| 額定電壓 | DC24V | ||
| 額定電流 | 1A(阻性負載) | ||
| 安全警示開關(瞬時) | 方式 | 瞬時 | |
| 機械壽命 | 100 萬次以上 | ||
| 外部介面規格 | TB2 | RS-232C 起止同步方式、 資料長：7、8bit 奇偶校驗：偶數、奇數、無 停止bit：1、2bit 傳送速度：4800、9600、19200、38400、76800、115200bps | |
| TB3 | RS-422/RS-485 起止同步式 資料長: 7，8位元 檢查位元: 偶數，奇數，無 停止位元: 1,2位 傳送速度:4800，9600，19200，38400，57600， 76800，115200，187500※3bps | ||
| CF卡介面 | 符合CompactFlashTM | ||
| Ethernet | 符合IEEE802.3 傳送速度:100Mbps，10Mbps 使用電纜:100 Ω 未遮蔽式雙絞電纜， 5類，最大長度=100m | - | |
| USB | A型，B型(Ver1.1) | ||
| 時鐘及 備份 記憶體 規格 | 電池規格 | 硬幣型鋰1次性電池 | |
| 備份記憶體 | SRAM 512KB | ||
| 備份期間 | 5年(環境溫度25℃) | ||
| 萬年曆精度 | 每月誤差 ±90秒(環境溫度25℃) | ||
- *3 Only when connected with SIEMENS MPI
外形圖／各部名称
外形圖
(單位:mm)
| 側視圖 | 正視圖 | 背面圖 |
|---|---|---|
 |  |  |
| 仰視圖 | 面板開孔 |
|---|---|
 |  |
- Part Names
-
Display
Power lamp
Function switch
CF card slot (CF)
Dip switch
Power supply
100BASE-TX/10BASE-T port (LAN)
USB-B (slave)
Screw port for fixing USB cable lock
Deadman switch
Key switch
OPERATION lamp
External output switch
Emergency stop switch
Cable insertion slot
Battery
Terminal block(TB2)
Terminal block(TB3)

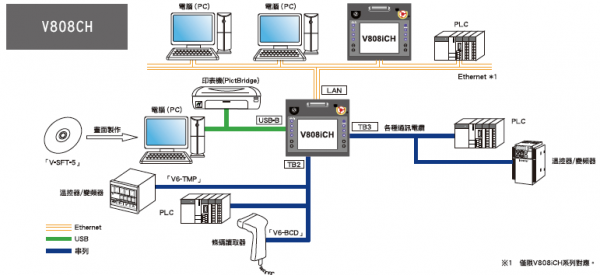

系統構成
靈活的系統對應能力，構築各工作現場最佳的作業環境。
V808CH
下載
V808CH 系列
| 項目 | 內容 | 語言 | 更新日期 | 檔案大小 | |
|---|---|---|---|---|---|
| 硬件规格 | Hardware specifications for V808CH series 2019NE2 | 英文 | 2012/8/10 | 13,996 KB | 下載 |
| 连接便览 | The connection and communication parameters for the V8 series and controllers are explained in details. 2201NE12 | 英文 | 2012/8/10 | 34,912 | 下載 |
| CAD | CAD Data of V808CH series | 英文 | 2009/7/1 | 11,582 KB | 下載 |
- V808
【Functional specification】
i: With built-in LAN port None: Without built-in LAN port - CH
-
Key switch Deadman switch Method External output 0 None Momentary None 1 Provided Momentary None 2 None 3-position 1 contact 3 Provided 3-position 1 contact 4 None 3-position 2 contact
