V806N series 型號表
V806N系統
V806iTDN/V806TDN
V806iTDN
V806TDN
V806iCDN/V806CDN
V806iCDN
V806CDN
V806iMDN/V806MDN
V806iMDN
V806MDN
- 規格
- 外形圖
- 系統構成
- 下載
- 型號
一般規格
| V806N | ||
|---|---|---|
| 電源 | 額定電壓 | DC24V |
| 電壓允許範圍 | DC24V±10% | |
| 允許瞬間停電時間 | 1ms以内 | |
| 消耗功率(最大額定 | 23W以下 | |
| 突波電流 | 20A, 2ms | |
| 絕緣電阻 | DC500V 10MΩ以上 | |
| 物理環境 | 動作環境溫度 | 0℃～+50℃ |
| 保存環境溫度 | -10℃～+60℃ | |
| 相対濕度 | 85% RH 以下(無結露，最大濕球溫度在39℃以下)※1 | |
| 使用氛圍 | 無腐蝕性氣體，無大量塵埃，無導電性塵埃 | |
| 使用高度 | 海拔2000m 以下 | |
| 污染度※2 | 污染度2 | |
| 機械運行條件 | 耐振動 | 振動頻率 10〜150Hz，加速度 9.8m/s2(1G)，片振幅 0.075mm，X,Y,Z 3 方向 各1小時 |
| 耐衝擊 | 脈衝波形 正弦半波，峰值加速度 147m/s2(15G)，X，Y，Z，各3方向，各6次 | |
| 電氣運行條件 | 抗干擾 | 1500Vp-p(脈衝寛度:1μs，上升時間:1ns) |
| 耐靜電放電 | 符合IEC61000-4-2，接觸6kV，空氣中8kV | |
| 設置條件 | 接地 | D 類接地，FG/SG分離 |
| 構造 | 保護構造: 前面板:符合IP65(使用防水墊圈時) 後機殼:符合IP20 形狀:一體形 安裝方法:面板嵌入安裝 | |
| 冷卻方式 | 自然空冷 | |
| 重量 | 單體 約740g | |
| 外形尺寸 W×H×D(mm) | 182.5×138.8×50.8 | |
| 面板開口尺寸(mm) | 174×131(+0.5/-0) | |
| 外殼顏色 | 灰色 | |
| 材質 | PC/ABS樹脂 | |
- ※1 有可能引發故障，因此請在濕球溫度39℃以下使用。
- ※2 顯示使用該機器的工作環境的導電性物質發生程度的指標。污染度2是只發生非導電性的污染。但是，因偶爾的凝結可能會引起短暫的導電環境。
性能規格
| V806iTDN | V806TDN | V806iCDN | V806CDN | V806iMDN | V806MDN | ||
|---|---|---|---|---|---|---|---|
| 顯示部 規格 | 畫面記憶體 | 4.5MB | |||||
| 顯示裝置 | TFT彩色 | TFT彩色 | TFT黒白 | ||||
| 顯示解析度 横×縱(點) | 320×240 | ||||||
| 顯示尺寸 | 5.7吋 | ||||||
| 顯示顏色 | 65536 色(無閃爍)/32768 色(有閃爍) | 黒白16灰階 | |||||
| 背光燈 | LED | ||||||
| 背光燈自動 | 常時點亮，任意設定 | ||||||
| 電源燈 | 正常工作狀態時點亮。 | ||||||
| 對比度調整 | 無 | 有（根據功能開關以及巨集調整） | |||||
| 亮度調整 | 3階段(巨集的情況為，128階段) | 無 | |||||
| 顯示 文字數 | 1/4形 | 横40字元×縱30行 | |||||
| 半角 | 横40字元×縱15行 | ||||||
| 全形 | 横20字元×縱15行 | ||||||
| 字元 放大率 | 横1〜8倍 縱1〜8倍 | ||||||
| 觸控開關 規格 | 開關解析度 | 類比: 1024(横)×1024(縱) | |||||
| 機械使用壽命 | 100 萬次以上 | ||||||
| 表面處理 | 硬膜，亞光處理 5% | ||||||
| 功能開關 規格 | 構成數 | 6個 | |||||
| 外部介面 規格 | D-Sub9針 | RS-232C或RS-422/RS-485 起止同步式 資料長: 7，8位元 檢查位元: 偶數，奇數，無 停止位元: 1,2位 傳送速度:4800，9600，19200，38400，57600， 76800，115200，187500 ※3bps | |||||
| 8針MJ埠(MJ1/MJ2) | RS-232C或RS-422/RS-485(2線式) 起止同步式 資料長: 7，8位元 檢查位元: 偶數，奇數，無 停止位元: 1,2位 傳送速度:4800，9600，19200，38400， 57600，76800，115200bps | ||||||
| CF卡介面 | 符合CompactFlash TM | ||||||
| Ethernet | 符合IEEE802.3 傳送速度:100Mbps，10Mbps 使用電纜:100 Ω 未遮蔽式雙絞電纜， 5類，最大長度=100m | ||||||
| USB | A型，B型(Ver1.1) | ||||||
| 時鐘及 備份 記憶體 規格 | 電池規格 | 硬幣型鋰1次性電池 | |||||
| 備份記憶體 | 512KB | 128KB | 512KB | 128KB | 512KB | 128KB | |
| 備份期間 | 5年(環境溫度25℃) | ||||||
| 萬年曆精度 | 每月誤差 ±90秒(環境溫度25℃) | ||||||
- ※3 僅限連接西門子公司MPI
介面
外形圖／ 各部位名稱
外形圖
(單位:mm)
| 側視圖 | 正視圖 | 背面圖 |
|---|---|---|
 |  |  |
| 仰視圖 | 面板開孔 |
|---|---|
 |  |

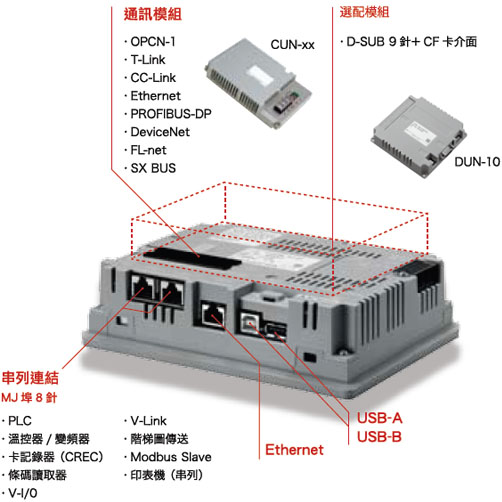

- 各部位名稱
-
顯示器 -
電源燈 -
功能開關 -
通訊模組用連接器(CN5) -
選配模組用連接器(CN7) -
電池盒 -
CF卡用連接器(CF) -
指撥開關 -
電源入力端子 -
串列連接8針MJ埠(MJ1) -
串列連接8針MJ埠(MJ2) -
串列連接D-Sub9針(CN1) -
100BASE-TX/10BASE-T用連接器(LAN) -
USB Slave(U-B) -
USB Master(U-A) -
USB電纜鎖固定金屬用螺絲釘孔 -
固定USB電纜用安裝口 -
滾軸開關
-
系統構成

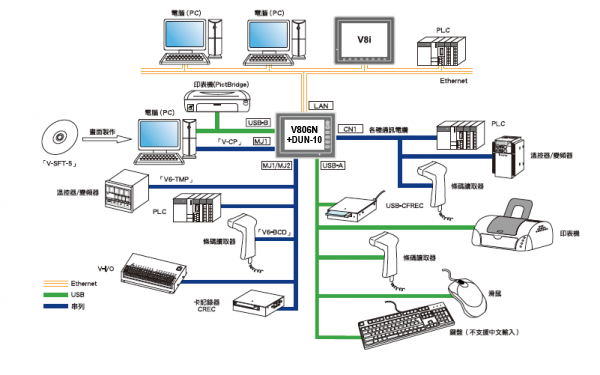

V806iN/V806N+DUN-10

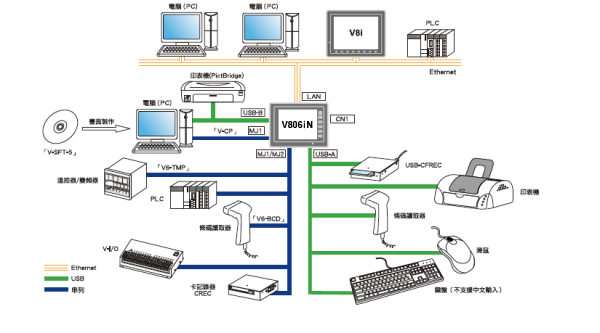

V806iN/V806N
下載
V806N系列
| 項目 | 內容 | 語言 | 更新日期 | 檔案大小 | |
|---|---|---|---|---|---|
| 硬件规格 | Hardware specifications for V806N series 2017NE1 | 英文 | 12/3/2012 | 7，045KB | 下載 |
| 连接便览 | The connection and communication parameters for the V8 series and controllers are explained in details. 2201NE12 | 英文 | 8/10/2012 | 34，912KB | 下載 |
| CAD | CAD Data of V806N series | 英文 | 23/5/2008 | 5,385KB | 下載 |
| CAD Data of V806N series + DUN-10 | 英文 | 4/2/2010 | 9，993KB | 下載 |
- V806
-
【Fuctional specification】
i: With built-in LAN port / Built-in SRAM 512 kbytes None: Without built-in LAN port / Built-in SRAM 128 kbyte -
【Device specification】
T: TFT color LCD (QVGA) C: TFT color LCD (QVGA)*1 M: TFT monochrome LCD (QVGA)*2 - *1 Hardware version “a” to “q” : STN color LCD (QVGA)
- *2 Hardware version “a” to “q” : STN monochrome LCD (QVGA)
- D
- N
