V815N series 型號表

V815N series

		V815iXN	V815iXDN
電源	額定電壓	AC100～240V	DC24V
	電壓允許範圍	AC100～240V±10％	DC24V±10%
	允許瞬間停電時間	20ms以内	1ms以内
	消耗功率(最大額定)	90VA以下	40W以下
	突波電流	20A,10ms(AC100V)	30A,1ms
	突波電流	40A,10ms(AC200V)	30A,1ms
絕緣電阻		DC500V 10MΩ以上
物理環境	動作環境溫度	0°C ～+40°C
	保存環境溫度	-10°C ～+50°C
	相対濕度	85% RH 以下(無結露，最大濕球溫度在39℃以下)※1
	使用氛圍	無腐蝕性氣體，無大量塵埃，無導電性塵埃
	使用高度	海拔2000m 以下
	污染度※2	污染度2
機械運行條件	耐振動	振動頻率 10〜150Hz，加速度 9.8m/s2(1G)，片振幅 0.075mm，X,Y,Z 3 方向各1小時
機械運行條件	耐衝撃	脈衝波形正弦半波，峰值加速度 147m/s ²(15G)， X，Y，Z，各3方向，各6次
電氣運行條件	抗干擾	1500Vp-p(脈衝寛度:1μs，上升時間:1ns)	1000Vp-p(脈衝寛度:1μs，上升時間:1ns)
電氣運行條件	耐靜電放電	符合IEC61000-4-2，接觸6kV，空氣中8kV
設置條件	接地	D 類接地，FG/SG分離
	構造	保護構造: 前面板:符合IP65(使用防水墊圈時) 後機殼:符合IP20 形狀:一體形　安裝方法:面板嵌入安裝
	冷卻方式	自然空冷
	重量	單體約5.5kg	單體約5.3kg
	外形尺寸 W×H×D(mm)	382.8×312.8×81.1
	面板開口尺寸(mm)	369.4×299.4(+0.5/-0)
材質		Aluminum

顯示部規格	畫面記憶體	12.5MB
	顯示裝置	TFT彩色
	顯示解析度　横×縱(點)	1024×768
	顯示尺寸	15吋
	顯示顔色	65536 色(無閃爍)/32768 色(有閃爍)
	背光燈	LED
	背光燈自動熄滅功能	常時點亮，任意設定
	電源燈	正常工作狀態時點亮
	對比度調整	無
	亮度調整	3階段(巨集的情況為，128階段)
顯示文字數	1/4形	横127字元×縱96行
	半角	横127字元×縱48行
	全形	横64字元×縱48行
字元放大率		横1〜8倍　縱1〜8倍
觸控開關規格	開關解析度	類比: 1024(横)×1024(縱)
	機械使用壽命	100 萬次以上
	表面處理	硬膜，亞光處理 5%
功能開關規格	構成數	8個

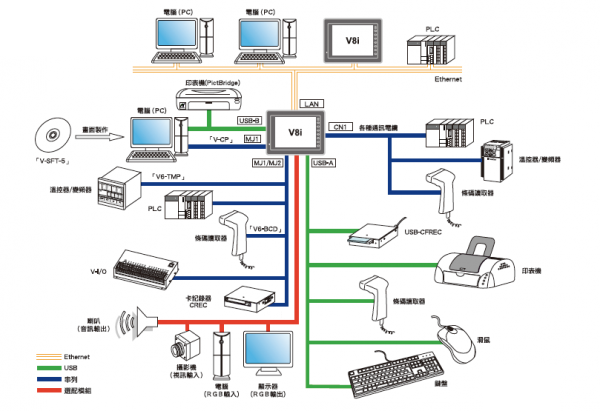

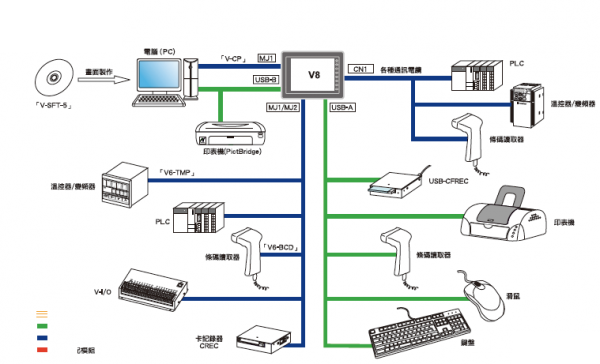

外部介面規格	D-Sub9針(CN1)	RS-232C或RS-422/RS-485 起止同步式資料長: 7，8位元　檢查位元: 偶數，奇數，無停止位元: 1,2位傳送速度:4800，9600，19200，38400，57600， 76800，115200，187500 _※3bps
	8針MJ埠(MJ1/MJ2)	RS-232C或RS-422/RS-485(2線式) 起止同步式資料長: 7，8位元　檢查位元: 偶數，奇數，無停止位元: 1,2位傳送速度:4800，9600，19200，38400， 57600，76800，115200bps
	CF卡介面	符合CompactFlashTM
	Ethernet	符合IEEE802.3 傳送速度:100Mbps，10Mbps 使用電纜:100 Ω 未遮蔽式雙絞電纜， 5類，最大長度=100m
	USB	A型，B型(Ver1.1)
時鐘及備份記憶體規格	電池規格	硬幣型鋰1次性電池
	備份記憶體	SRAM　512KB
	備份期間	5年(環境溫度25℃)
	萬年曆精度	每月誤差 ±90秒(環境溫度25℃)

(單位:mm)

側視圖	正視圖	背面圖

仰視圖	面板開孔

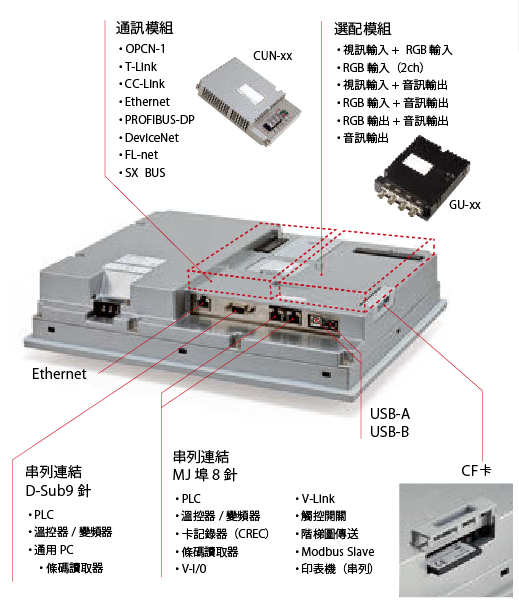

各部位名稱

V815N 系列

項目	內容	語言	更新日期	檔案大小
硬件规格	Hardware specifications for V815N series 2018NE2	英文	2012/11/13	6，709KB	下載
连接便览	The connection and communication parameters for the V8 series and controllers are explained in details. 2201NE12	英文	2012/8/10	34，912KB	下載
CAD	CAD Data of V815N series	英文	2009/4/2	14，629KB	下載

V815iX

None:	100 - 240 VAC specification
D:	24 VDC specification (CE/UL/cUL approved)
