V810N series 型號表

V810Nseries

  • 10.4 inches
  • TFT
  • 64K color
  • 3ch serial
  • CF
  • AB USB
  • COM I/F

V810iSN/V810SN

  • SVGA
　

V810iSN

  • Ethernet
  • option
  • RGB option
  • option

V810SN

  • Ethernet option

V810iTN/V810TN

  • VGA
　

V810iTN

  • Ethernet
  • option
  • RGB option
  • option

V810TN

  • Ethernet option

V810iCN/V810CN

  • VGA
　

V810iCN

  • Ethernet

V810CN

  • Ethernet option
  • 規格
  • 外形圖
  • 系統構成
  • 下載
  • 型號

一般規格

V810xSN/
V810xTN 		V810xCN V810xSDN/
V810xTDN 		V810xCDN
電源 額定電壓 AC100〜240V DC24V
電壓允許範圍 AC100〜240V±10％ DC24V±10%
允許瞬間停電時間 20ms以内 1ms以内
消耗功率(最大額定) 70VA以下 60VA以下 25W以下 20W以下
突波電流 20A,10ms
(AC100V) 		16A,6ms
(AC100V) 		20A,2ms 20A,1ms
40A,10ms
(AC200V) 		32A,7ms
(AC200V)
絕緣電阻 DC500V 10MΩ以上
物理環境 動作環境溫度 0℃〜+50℃
保存環境溫度 -10℃〜+60℃
相対濕度 85% RH 以下(無結露，最大濕球溫度在39℃以下) ※1
使用氛圍 無腐蝕性氣體，無大量塵埃，無導電性塵埃
使用高度 海拔2000m 以下
污染度 ※2 污染度2
機械
運行條件 		耐振動 振動頻率 10〜150Hz，加速度 9.8m/s 2(1G)，
片振幅 0.075mm，X,Y,Z 3 方向 各1小時
耐衝撃 脈衝波形 正弦半波，峰值加速度 147m/s 2(15G)，
X，Y，Z，各3方向，各6次
電氣
運行條件 		抗干擾 1500Vp-p(脈衝寛度:1μs，上升時間:1ns)
耐靜電放電 符合IEC61000-4-2，接觸6kV，空氣中8kV
設置條件 設地 D 類接地，FG/SG分離
構造 保護構造: 前面板:符合IP65(使用防水墊圈時)
後機殼:符合IP20
形狀:一體形　安裝方法:面板嵌入安裝
冷卻方式 自然空冷
重量 單體 約2.5kg
外形尺寸W×H×D(mm) 303.8×231.0×69.0
面坂開口尺寸(mm) 289.0×216.2(+0.5/-0)
外殻顔色 灰色
材質 PC/ABS樹脂
  • ※1　有可能引發故障，因此請在濕球溫度39℃以下使用。
  • ※2　顯示使用該機器的工作環境的導電性物質發生程度的指標。污染度2是只發生非導電性的污染。但是，因偶爾的凝結可能會引起短暫的導電環境。

性能規格

V810xSN V810xTN V810iCN V810CN
顯示部
規格 		畫面記憶體 12.5Mbyte 4.5Mbyte
顯示裝置 TFT彩色
顯示解析度　横×縱(點) 800×600 640×480
顯示尺寸 10.4吋
顯示顏色 65536 色(無閃爍)/32768 色(有閃爍)
背光燈 LED
背光燈自動熄滅功能 常時點亮，任意設定
電源燈 正常工作狀態時點亮。
對比度調整 無
亮度調整 3階段(巨集的情況為，128階段)
顯示
文字數 		1/4形 横100字元×縱75行 横80字元×縱60行
半角 横100字元×縱37行 横80字元×縱30行
全形 横50字元×縱37行 横40字元×縱30行
字元
放大率 		横1〜8倍　縱1〜8倍
觸控開關
規格 		開關解析度 類比:1024(横)×1024(縱) 類比:1024(横)×1024(縱)
矩陣:40(横)×24(縱)
機械使用壽命 100 萬次以上
表面處理 硬膜，亞光處理 5%
功能開關
規格 		構成數 8個
外部介面
規格 		D-Sub9針
(CN1) 		RS-232C或RS-422/RS-485 起止同步式
資料長: 7，8位元　檢查位元: 偶數，奇數，無
停止位元: 1,2位
傳送速度:4800, 9600, 19200, 38400, 57600,
76800, 115200, 187500 ※3bps
8針MJ埠(MJ1/MJ2) RS-232C或RS-422/RS-485(2線式) 起止同步式
資料長: 7，8位元　檢查位元: 偶數，奇數，無
停止位元: 1,2位
傳送速度:4800，9600，19200，38400，
57600，76800，115200bps
CF卡介面 符合CompactFlash TM
Ethernet 符合IEEE802.3
傳送速度:100Mbps，10Mbps
使用電纜:100 Ω 未遮蔽式雙絞電纜，
5類，最大長度=100m
USB A型，B型(Ver1.1)
時鐘及
備份
記憶體
規格 		電池規格 硬幣型鋰1次性電池
備份記憶體(SRAM) 512KB 128KB
備份期間 5年(環境溫度25℃)
萬年曆精度 每月誤差 ±90秒(環境溫度25℃)
  • ※3 僅限連接西門子公司MPI

介面

　

外形圖・各部位名稱

外形圖

( mm)

側視圖 正視圖 背面圖
측면도 정면도 후면도
仰視圖 面板開孔
하면도 패널컷아웃
各部位名稱
  1. 1顯示器
  2. 2電源燈
  3. 3功能開關
  4. 4通訊模組用連接器(CN5)
  5. 5選配模組用連接器(CN7)
  6. 6電池盒
  7. 7CF卡用連接器(CF)
  8. 8指撥開關
  9. 9電源輸入端子台
  1. 10串列連接8針MJ埠(MJ1)
  2. 11串列連接8針MJ埠(MJ2)
  3. 12串列連接D-Sub9針(CN1)
  4. 13100BASE-TX/10BASE-T用連接器(LAN)
  5. 14USB Slave(U-B)
  6. 15USB Master(U-A)
  7. 16USB電纜鎖固定金屬用螺絲釘孔

系統構成

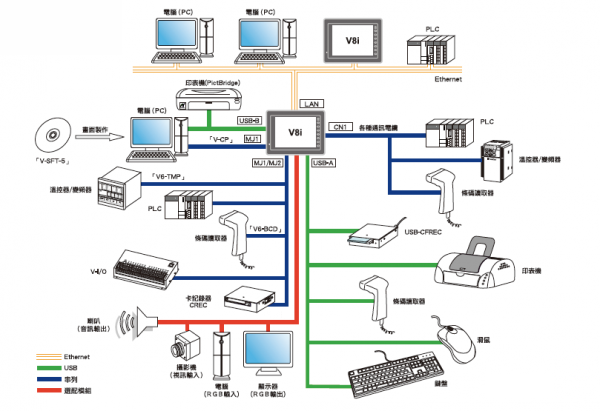

V8i 系列

　

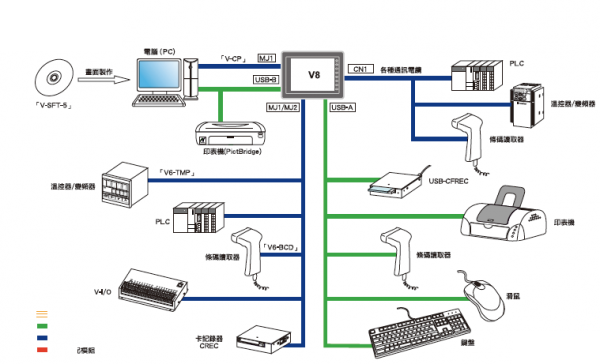

V8 系列

　

下載

V810N系列

项目 內容 語言 更新日期 檔案大小
硬件规格 Hardware specifications for V8 series
2016NE3

英文

 2012/12/3 7，827KB 下載
连接便览 The connection and communication parameters for the V8 series and controllers are explained in details. 2201NE12 英文 2012/8/10 34，912KB 下載

CAD

 CAD Data of V810SN/V810TN series 英文 2009/7/10 7，735KB 下載
CAD Data of V810CN series 英文

2009/7/1

 5，839KB 下載
V810
　

【Functional specification】

i: High-performance type
(With built-in LAN port and optional unit port )
None: Standard type
(Without built-in LAN port nor optional unit port *)

*V810iCN: without optional unit port

　

【Device specification】

S: TFT color LCD (SVGA)
T: TFT color LCD (VGA)
C: TFT color LCD (VGA)
　

【Touch switch specification】

None: Analog
M: Matrix
　

【Power supply specification】

None: 100 - 240 VAC specification
D: 24 VDC specification (CE/UL/cUL approved)
N
