V808CH series
V808iCHx
V808CH
- 产品规格
- 接口 / 外形图、各部位名称
- 系统构成
- 型号构成
一般规格
| V808iCHx | V808CHx | ||
|---|---|---|---|
| 电源 | 额定电压 | DC24V | |
| 电压允许范围 | DC24V±10% | ||
| 允许瞬间停电时间 | 1ms以内 | ||
| 消耗功率（最大额定） | 10W以下 | ||
| 浪涌电流 | 15A,1ms | ||
| 绝缘电阻 | DC500V 10MΩ以上 | ||
| 物理环境 | 使用环境温度 | 0°C – +40°C | |
| 保存环境温度 | -10°C – +60°C | ||
| 使用环境湿度 | 85％RH以下（无结露、最大湿球温度在摄氏39℃以下）*1 | ||
| 使用环境 | 无腐蚀性气体、无强烈尘埃、无导电性尘埃 | ||
| 使用高度 | 海拔2000m以下 | ||
| 污染度 *2 | 污染度2 | ||
| 机械的运行条件 | 耐振动 | 振动频率 10〜150Hz、加速度 9.8m/s2(1.0G) 片振幅 0.075mm、X,Y,Z 3方向 各1小时 | |
| 耐冲击 | 脉冲波形正弦半波、峰值加速度：147m/s2(15G), X,Y,Z：各3方向，各6次 | ||
| 电气运行条件 | 抗干扰 | 1000Vp-p (脉冲宽度：1μs、上升时间：1ns） | |
| 耐静电放电 | 符合IEC61000-4-2、接触6kV、空气中8kV | ||
| 设置条件 | 接地 | D类接地 FG/SG分离 | |
| 构造 | 符合 IP65 标准 （在装有 I/F 板，CF 板，LAN 板时） |
||
| 冷却方式 | 自然空冷 | ||
| 重量 | 单体约1.2kg | ||
| 外形尺寸W×H×D(mm) | 259.0×232.0×55.0 ( 不包括紧急停止开关 ) | ||
| 外壳颜色 | 灰色 | ||
| 材质 | PC/ABS树脂 | ||
- *1 有可能引发故障，因此请在湿球温度39℃以下使用。
- *2 显示使用该机器的工作环境的导电性物质发生程度的指标。污染度2是只发生非导电性的污染。但是，因偶尔的凝结可能会引起短暂的导电环境。
性能规格
| V808iCHx | V808CHx | ||
|---|---|---|---|
| 显示部规格 | 画面存储器 | 12.5MB字节 | 4.5MB字节 |
| 显示设备 | TFT彩色 | ||
| 显示分辨率 横×纵（点） |
640×480 | ||
| 显示尺寸 | 7.5英寸 | ||
| 显示颜色 | 65536色（无闪烁）／32768色（有闪烁） | ||
| 背光灯 | 冷阴极管 | ||
| 背光灯寿命*4 | 约 50,000 小时 | ||
| 背光自动熄灭功能 | 常时点亮、任意设定 | ||
| 电源灯 | 正常工作状态时点亮。 背光灯异常（背光灯损坏）检测时闪烁 |
||
| 对比度调整 | 无 | ||
| 亮度调整 | 3阶段（宏的情况为128阶段） | ||
| 显示字符 | 1/4角 | 横80字符×纵60行 | |
| 半角 | 横80字符×纵30行 | ||
| 全角 | 横40字符×纵30行 | ||
| 字符拡大率 | 横向1〜8倍 纵向1〜8倍 | ||
| 触摸开关规格 | 开关分辨率 | 模拟：1024(横)×1024(纵) | |
| 机械使用寿命 | 100万次以上 | ||
| 表面处理 | 硬膜、亚光处理5% | ||
| 功能开关规格 | 构成数 | 12个（4个：外部输出） | |
| 外部接口规格 | TB3 |
RS-232C 起止同步式 数据长：7,8位 奇偶：偶数、奇数、无 停止位 : 1,2位 传送速度： 4800, 9600, 19200, 38400, 57600, 76800, 115200>bps |
|
| TB2 | RS-422/RS-485 起止同步式 数据长：7,8位 奇偶：偶数、奇数、无 停止位1,2位 传送速度： 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 *5bps |
||
| CF卡接口 | 符合CompactFlashTM | ||
| Ethernet*3 | 符合IEEE802.3 传送速度: 10Mbps, 100Mbps Cable: 100Ω 使用电缆:100Ω 无屏蔽双绞线、5类、最大长度=100m |
无 | |
| USB | B 型(Ver1.1) | ||
| 时钟及备份存储器规格 | 电池规格 | 钮扣型锂1次性电池 | |
| 备份存储器 | SRAM 512K字节 | SRAM 128K字节 | |
| 备份期间 | 5年（环境温度25℃） | ||
| 日历精度 | 每月误差±90秒（周围温度25℃） | ||
- ※3 仅限V8i系列标准配备
- ※4 周围温度为25℃，表面亮度为初始值的50%的时间
- ※5 仅限连接西门子公司MPI

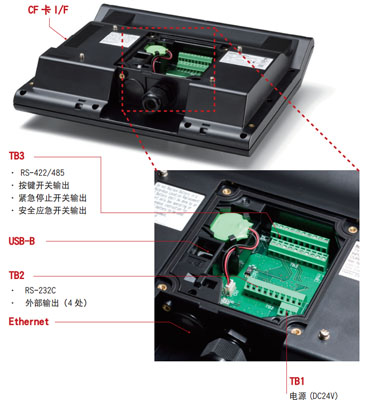

接口
外形图、各部位名称
( mm)
| 侧视图 | 正视图 | 背面图 |
|---|---|---|
 |
 |
 |
| 仰视图 |
|---|
 |

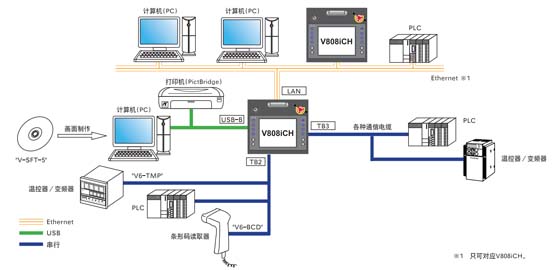

系统构成
V808CH series
- V808
【Functional specification】
i: With built-in LAN port None: Without built-in LAN port - CH
-
Key switch Deadman switch Method External output 0 None Momentary None 1 Provided Momentary None 2 None 3-position 1 contact 3 Provided 3-position 1 contact 4 None 3-position 2 contact
