V815N series
V815iXN
- 产品规格
- 接口 / 外形图、各部位名称
- 系统构成
- 型号构成
一般规格
| V815iXN | V815iXDN | ||
|---|---|---|---|
| 电源 | 额定电压 | AC100-240V | DC24V |
| 电压允许范围 | AC100-240V+10%,-15% | DC24V±10% | |
| 允许瞬间停电时间 | 20ms以内 | 1ms以内 | |
| 消耗功率（最大额定） | 90VA以下 | 40W以下 | |
| 浪涌电流 | 20A,10ms(AC100V) | 30A,1ms | |
| 40A,10ms(AC200V) | |||
| 绝缘电阻 | DC500V 10MΩ以上 | ||
| 物理环境 | 使用环境温度 | 0°C – +40°C | |
| 保存环境温度 | -10°C – +60°C | ||
| 使用环境湿度 | 85％RH以下（无结露、最大湿球温度在摄氏39℃以下）*1 | ||
| 使用环境 | 无腐蚀性气体、无强烈尘埃、无导电性尘埃 | ||
| 使用高度 | 海拔2000m以下 | ||
| 污染度 *2 | 污染度2 | ||
| 机械的运行条件 | 耐振动 | 振动频率 10〜150Hz、加速度 9.8m/s2(1.0G) 片振幅 0.075mm、X,Y,Z 3方向 各1小时 | |
| 耐冲击 | 脉冲波形正弦半波、峰值加速度：147m/s2(15G), X,Y,Z：各3方向，各6次 | ||
| 电气运行条件 | 抗干扰 | 1500Vp-p (脉冲宽度：1μs、上升时间：1ns） | 1000Vp-p (脉冲宽度：1μs、上升时间：1ns） |
| 耐静电放电 | 符合IEC61000-4-2、接触6kV、空气中8kV | ||
| 设置条件 | 接地 | D类接地 FG/SG分离 | |
| 构造 | 前面板：符合IP65（使用防水垫圈时） 后机壳：符合IP20 形状：一体型 安装方法：面板嵌入安装 |
||
| 冷却方式 | 自然空冷 | ||
| 重量 | 单体约5.5kg | 单体约5.3kg | |
| 外形尺寸W×H×D(mm) | 382.8×312.8×81.1 | ||
| 面板开口尺寸(mm) | 369.4×299.4(+0.5/-0) | ||
| 材质 | Aluminum | ||
- *1 有可能引发故障，因此请在湿球温度39℃以下使用。
- *2 显示使用该机器的工作环境的导电性物质发生程度的指标。污染度2是只发生非导电性的污染。但是，因偶尔的凝结可能会引起短暂的导电环境。
性能规格
| 显示部规格 | 画面存储器 | 12.5MB字节 |
|---|---|---|
| 显示设备 | TFT彩色 | |
| 显示分辨率 横×纵（点） |
1024×768 | |
| 显示尺寸 | 15英寸 | |
| 显示颜色 | 65,536色（无闪烁）／32,768色（有闪烁） | |
| 背光灯 | LED | |
| 背光灯寿命*3 | 约 100,000 小时 | |
| 背光自动熄灭功能 | 常时点亮、任意设定 | |
| 电源灯 | 正常工作状态时点亮。 背光灯异常（背光灯损坏）检测时闪烁 |
|
| 对比度调整 | 无 | |
| 亮度调整 | 3阶段（宏的情况为128阶段） | |
| 显示字符 | 1/4角 | 横127字符×纵96行 |
| 半角 | 横127字符×纵48行 | |
| 全角 | 横64字符×纵48行 | |
| 字符拡大率 | 横向1〜8倍 纵向1〜8倍 | |
| 触摸开关规格 | 开关分辨率 | 模拟：1024(横)×1024(纵) |
| 机械使用寿命 | 100万次以上 | |
| 表面处理 | 硬膜、亚光处理5% | |
| 功能开关规格 | 构成数 | 8个 |
| 外部接口规格 | D-Sub9针(CN1) |
RS-232C, RS-422/485, 起止同步式 数据长：7,8位 奇偶：偶数、奇数、无 停止位 : 1,2位 传送速度： 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 *5bps |
| RJ45口(MJ1/MJ2) | RS-232C或RS-422/RS-485（2 线式）起止同步式 数据长：7,8位 奇偶：偶数、奇数、无 停止位1,2位 传送速度： 4800, 9600, 19200, 38400, 57600, 76800, 115200bps |
|
| CF卡接口 | 符合CompactFlashTM | |
| Ethernet*4 | 符合IEEE802.3 传送速度: 10Mbps, 100Mbps Cable: 100Ω 使用电缆:100Ω 无屏蔽双绞线、5类、最大长度=100m |
|
| USB | A 型、B 型(Ver1.1) | |
| 时钟及备份存储器规格 | 电池规格 | 钮扣型锂1次性电池 |
| 备份存储器 | SRAM 512K字节 | |
| 备份期间 | 5年（环境温度25℃） | |
| 日历精度 | 每月误差±90秒（周围温度25℃） |
- ※3 周围温度为25℃，表面亮度为初始值的50%的时间
- ※4 仅限V8i系列标准配备
- ※5 仅限连接西门子公司MPI

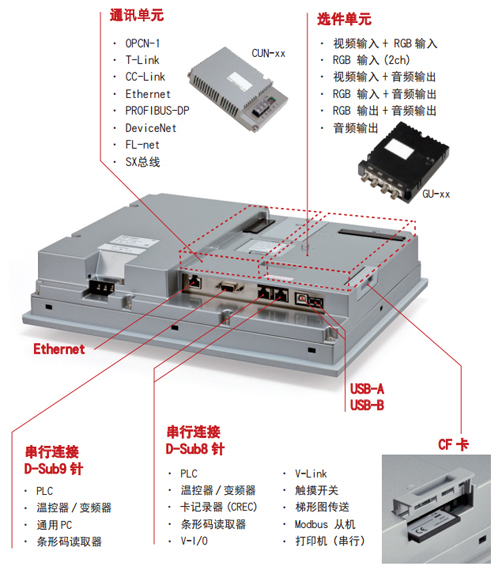

接口
外形图、各部位名称
( mm)
| 侧视图 | 正视图 | 背面图 |
|---|---|---|
 |
 |
 |
| 仰视图 | 面板开口 |
|---|---|
 |
 |
系统构成
V8i系列
V8系列
- V815iX
【电源规格】
无: AC100-240V 规格 D: DC24V(对应CE/UL/cUL) - N
