V810N series

  • 10.4英寸
  • TFT
  • 64K彩色
  • 3ch串行
  • CF
  • AB USB
  • 通讯I/F内置

V810iSN/ V810SN

  • SVGA

V810iSN

  • Ethernet内置
  • 选件
  • RGB 选件
  • 选件

V810SN

  • Ethernet选件

V810iTN/ V810TN

  • VGA

V810iTN

  • Ethernet内置
  • 选件
  • RGB 选件
  • 选件

V810TN

  • Ethernet选件

V810iCN/ V810CN

  • VGA

V810iCN

  • Ethernet内置

V810CN

  • Ethernet选件
  • 产品规格
  • 接口 / 外形图、各部位名称
  • 系统构成
  • 型号构成

一般规格

  V810xSN/V810xTN V810xCN V810xSDN/V810xTDN V810xCDN
电源 额定电压 AC100〜240V DC24V
电压允许范围 AC100〜240V+10％,-15% DC24V±10%
允许瞬间停电时间 20ms以内 1ms以内
消耗功率（最大额定） 70VA以下 60VA以下 25W以下 20W以下
浪涌电流 20A,10ms(AC100V) 16A,6ms(AC100V) 30A,2ms 20A,ms
40A,10ms(AC200V) 32A,7ms(AC200V)
绝缘电阻   DC500V 10MΩ以上
物理环境 使用环境温度 0℃〜+50℃
保存环境温度 -10℃〜+60℃
使用环境湿度 85％RH以下（无结露、最大湿球温度在摄氏39℃以下）※1
使用环境 无腐蚀性气体、无强烈尘埃、无导电性尘埃
使用高度 海拔2000m以下
污染度※2 污染度2
机械的
运行条件		 耐振动 振动频率 10〜150Hz、加速度 9.8m/s2(1G)、
片振幅 0.075mm、X,Y,Z 3方向　各1小时
耐冲击 脉冲波形正弦半波、峰值加速度：147m/s2（15G）、
X,Y,Z：各3方向，各6次
电气
运行条件		 抗干扰 1500Vp-p(脉冲宽度：1μs、上升时间：1ns）
耐静电放电 符合IEC61000-4-2、接触6kV、空气中8kV
设置条件 接地 D类接地　FG/SG分离
构造 前面板：符合IP65（使用防水垫圈时）
后机壳：符合IP20
形状：一体型 安装方法：面板嵌入安装
冷却方式 自然空冷
重量 单体约2.5kg
外形尺寸W×H×D(mm) 303.8×231.0×69.0
面板开口尺寸(mm) 289.0×216.2(+0.5/-0)
外壳颜色   灰色
材质   PC/ABS树脂
  • ※1 有可能引发故障，因此请在湿球温度39℃以下使用。
  • ※2 显示使用该机器的工作环境的导电性物质发生程度的指标。污染度2是只发生非导电性的污染。但是，因偶尔的凝结可能会引起短暂的导电环境。

性能规格

  V810xSN V810xTN V810iCN V810CN
显示部
规格		 画面存储器 12.5M字节 4.5M字节
显示设备 TFT彩色
显示分辨率
横×纵（点）		 800×600 640×480
显示尺寸 10.4英寸
显示颜色 65536色（无闪烁）／32768色（有闪烁）
背光灯 LED
背光灯寿命*3 约 70,000 小时
背光自动熄灭功能 常时点亮、任意设定
电源灯 正常工作状态时点亮。
背光灯异常（背光灯损坏）检测时闪烁
对比度调整 无
亮度调整 3阶段（宏的情况为128阶段）
显示字符 1/4角 横100字符×纵75行 横80字符×纵60行
半角 横100字符×纵37行 横80字符×纵30行
全角 横50字符×纵37行 横40字符×纵30行
字符
拡大率		   横向1〜8倍 纵向1〜8倍
触摸开关
规格		 开关分辨率 模拟：1024(横)×1024(纵) 模拟：1024(横)×1024(纵)
矩阵：40(横)×24(纵)
机械使用寿命 100万次以上
表面处理 硬膜、亚光处理5%
功能开关
规格		 构成数 8个
外部接口
规格		 D-Sub9针(CN1) RS-232C或RS-422/RS-485　起止同步式
数据长：7,8位　奇偶：偶数、奇数、无
停止位1,2位
传送速度：4800、9600、19200、38400、57600、
76800、115200、187500※5bps
RJ45口(MJ1/MJ2) RS-232C或RS-422/RS-485（2 线式）起止同步式
数据长：7,8位　奇偶：偶数、奇数、无
停止位1,2位
传送速度：4800、9600、19200、38400、
57600、76800、115200bps
CF卡接口 符合CompactFlashTM
Ethernet※4 符合IEEE802.3
传送速度:10Mbps、100Mbps
使用电缆:100Ω 无屏蔽双绞线、
5类、最大长度=100m
USB A 型、B 型(Ver1.1)
时钟及
备份存
储器规格		 电池规格 钮扣型锂1次性电池
备份存储器 SRAM　512K字节 SRAM　128K字节
备份期间 5年（环境温度25℃）
日历精度 每月误差±90秒（周围温度25℃）
  • ※3 周围温度为25℃，表面亮度为初始值的50%的时间
  • ※4 仅限V8i系列标准配备
  • ※5 仅限连接西门子公司MPI

接口

外形图、各部位名称

( mm)

侧视图 正视图 背面图
Side view Front view Rear view
仰视图 面板开口
Bottom view Panel cutout
Part Names
  1. 1显示器
  2. 2电源灯
  3. 3功能开关
  4. 4通讯接口单元用连接器(CN5)
  5. 5选择单元用连接器(CN7)
  6. 6电池盒
  7. 7CF卡用连接器(CF)
  8. 8指拨开关
  9. 9电源输入端子座
  1. 10串行连接RJ45口(MJ1)
  2. 11串行连接RJ45口(MJ2)
  3. 12串行连接D-Sub9针(CN1)
  4. 13100BASE-TX/10BASE-T用连接器(LAN)
  5. 14USB从机(U-B)
  6. 15USB主机(U-A)
  7. 16USB电缆锁固定金属件用螺钉孔

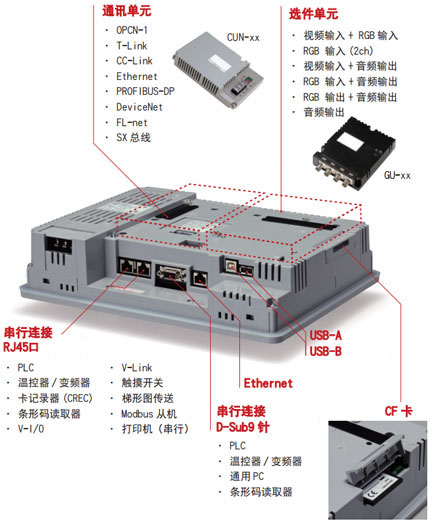

系统构成

V8i系列

V8系列

V810

【功能规格】

无: 无内置LAN端口、无选件单元端口
i: 设有内置LAN端口、选件单元端口*

*V810iCN系列无选件单元端口

【装置规格】

S: TFT彩色LCD(SVGA)
T: TFT彩色LCD(VGA)
C: TFT彩色LCD(VGA)

【触摸开关规格】

无: 模拟开关方式
M: 矩阵开关方式

【电源规格】

无: AC100-240V 规格
D: DC24V(对应CE/UL/cUL)
N
